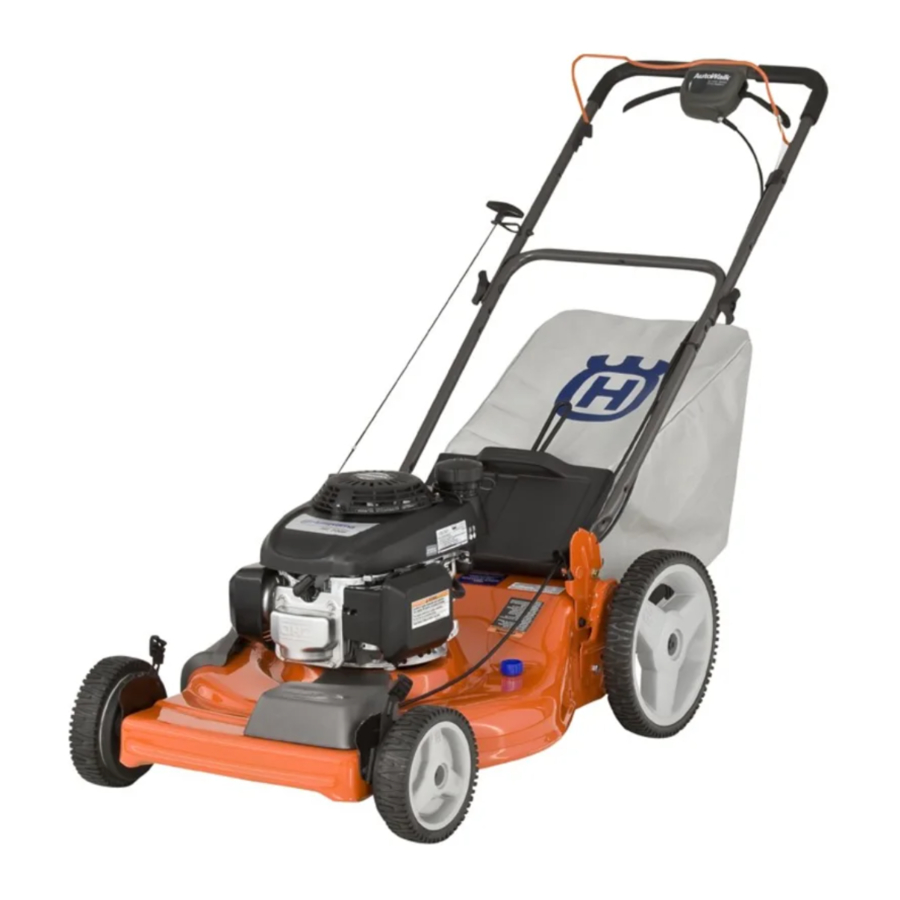

Husqvarna HU700F, 961450009 Handleiding

Inhoud

1 PRODUCTSPECIFICATIES
2 MONTAGE
3 UW GRASMAAIER INSTALLEREN
4 WERKING
5 ONDERHOUD
6 ONDERHOUD EN AANPASSINGEN
7 OPSLAG
8 PROBLEEMOPLOSSINGSPUNTEN
9 VEILIGHEIDSREGELS
10 Download handleiding
11 In andere talen

PRODUCTSPECIFICATIES

Benzinecapaciteit en -type:	1,0 Quart (0,95 liter) (alleen loodvrij normaal)
Olietype (API SG-SL):	SAE 30 (boven 0 °C/32 °F) SAE 10W-30 (onder 0 °C/32 °F)
Oliecapaciteit:	0,58 Quart (0,6 liter)
Bougie: (afstand: 0,080"/0,76 mm)	NGK BPR5ES
Klepspeling: (± 0,001")	Inlaat: 0,006 mm Uitlaat: 0,008 mm
Aanhaalmoment mesbout:	35-40 ft. lbs. (47-54 Nrn)

VERANTWOORDELIJKHEDEN VAN DE KLANT

Lees en volg de veiligheidsregels.
Volg een regelmatig schema voor het onderhouden, verzorgen en gebruiken van uw grasmaaier.
Volg de instructies onder de secties "Onderhoud" en "Opslag" van deze handleiding.

MONTAGE

Lees deze instructies en deze handleiding in zijn geheel voordat u probeert uw nieuwe grasmaaier te monteren of te bedienen.

DEZE GRASMAAIER WORDT ZONDER OLIE OF BENZINE IN DE MOTOR VERZONDEN.
Uw nieuwe grasmaaier is in de fabriek geassembleerd, met uitzondering van de onderdelen die voor verzending zijn gedemonteerd. Alle onderdelen, zoals moeren, ringen, bouten, enz., die nodig zijn om de montage te voltooien, zijn in de onderdelenzak geplaatst. Om een veilige en correcte werking van uw grasmaaier te garanderen, moeten alle onderdelen en hardware die u monteert, stevig worden vastgedraaid. Gebruik de juiste gereedschappen om een goede vastheid te garanderen.

DE GRASMAAIER UIT DE DOOS HALEN

Verwijder losse onderdelen die bij de maaier zijn meegeleverd.
Snijd twee hoeken van de doos door en leg het eindpaneel plat neer.
Verwijder al het verpakkingsmateriaal, behalve de vulling tussen de bovenste en onderste handgreep en de vulling die de bedieningshendel op de bovenste handgreep vasthoudt.
Rol de grasmaaier uit de doos en controleer de doos grondig op extra losse onderdelen.

UW GRASMAAIER INSTALLEREN

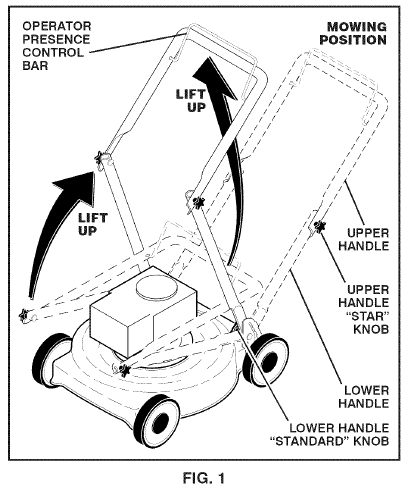

DE HENDEL UITKLAPPEN (zie afb. 1 en 2)

KLAP DE HENDEL VOORZICHTIG UIT OM TE VOORKOMEN DAT DE BEDIENINGSKABELS BEKNELD RAKEN OF BESCHADIGD WORDEN.

Breng het onderste handgreepgedeelte in de werkstand en lijn de gaten in de onderste handgreep uit met de gaten in de handgreepsteun.
Steek de handgreepbouten door de onderste handgrepen en handgreepsteunen; zet vast met de onderste ("standaard") knoppen.

Verwijder de beschermende vulling, breng het bovenste handgreepgedeelte op zijn plaats op de onderste handgreep en draai beide bovenste ("ster") knoppen vast.
Verwijder al het verpakkingsmateriaal rond de bedieningshendel.

Uw handgrepen kunnen worden aangepast voor uw maaigemak. Raadpleeg "HENDEL AFSTELLEN" in het gedeelte Service en afstellingen van deze handleiding.

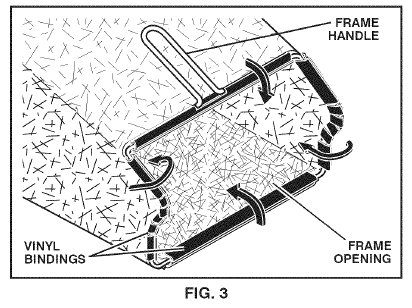

DE GRASVANGER MONTEREN (zie afb. 3)

Plaats het frame van de grasvanger in de grasopvangzak met het stijve deel van de zak aan de onderkant. Zorg ervoor dat de framegreep zich buiten de bovenkant van de zak bevindt.
Schuif vinyl bindingen over het frame.
OPMERKING: Als de vinyl bindingen te stijf zijn, houd ze dan een paar minuten in warm water. Als de zak nat wordt, laat hem dan drogen voordat u hem gebruikt.

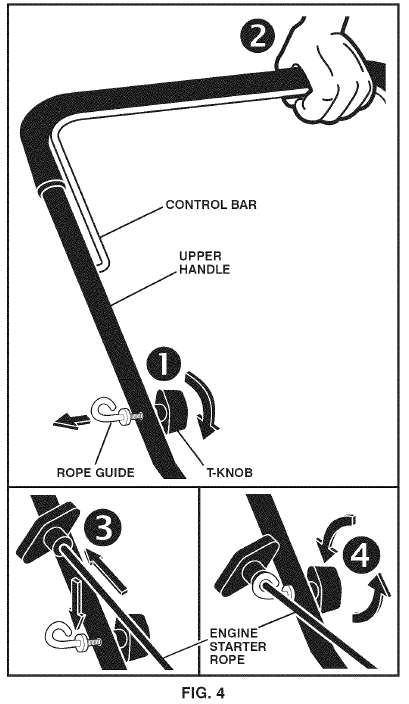

DE STARTERKABEL INSTALLEREN (zie afb. 4)

Maak de T-knop los.
Houd de bedieningshendel tegen de bovenste handgreep.
Trek langzaam aan de starterkabel van de motor totdat de kabel in de lus van de kabelgeleider glijdt.
Draai de T-knop vast.

HET ACCESSOIRE INSTALLEREN
Uw grasmaaier is verzonden, klaar om als mulcher te worden gebruikt. Om de maaier om te bouwen voor het opvangen van gras of het uitwerpen van gras, zie "DE MAAIER OMBOUWEN" in het gedeelte Bediening van deze handleiding.

WERKING

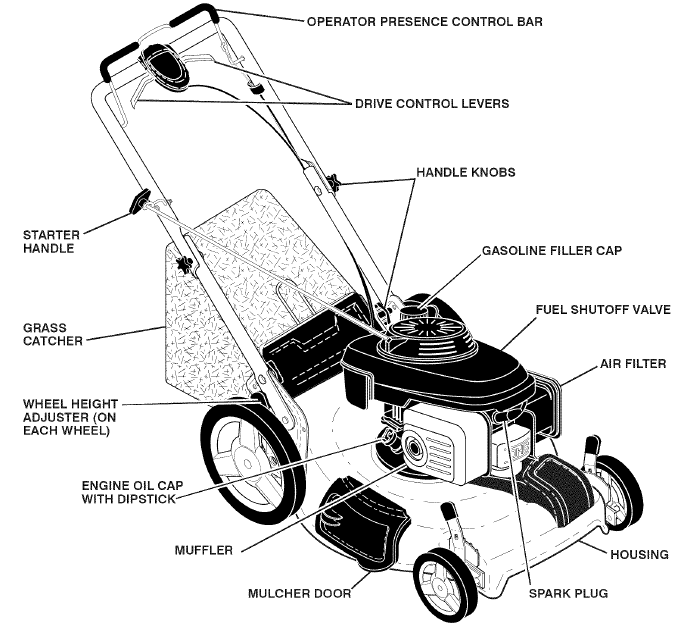

KEN UW GRASMAAIER
LEES DEZE GEBRUIKERSHANDLEIDING EN VEILIGHEIDSVOORSCHRIFTEN VOOR U UW GRASMAAIER GEBRUIKT.
Vergelijk de illustraties met uw grasmaaier om vertrouwd te raken met de locatie van verschillende bedieningselementen en afstellingen. Bewaar deze handleiding voor toekomstig gebruik.

Deze symbolen kunnen op uw grasmaaier of in de bij het product geleverde documentatie voorkomen. Leer en begrijp hun betekenis.


OF	MOTOR AAN	MOTOR UIT	SNEL	LANGZAAM	CHOKE	BRANDSTOF	OLIE	HOUD HANDEN EN VOETEN WEG

Deze grasmaaier wordt ZONDER OLIE OF BENZINE in de motor verzonden.
OPMERKING: Benzine met maximaal 10% ethanol (E10) is acceptabel voor gebruik in deze machine. Het gebruik van benzine met meer dan 10% ethanol (E10) maakt de productgarantie ongeldig.

VOLDOET AAN DE CPSC-VEILIGHEIDSEISEN
Onze roterende loopgrasmaaiers voldoen aan de veiligheidsnormen van het American National Standards Institute en de U.S. Consumer Product Safety Commission.

Het mes draait wanneer de motor draait.

BEDIENINGSHENDEL VOOR AANWEZIGHEIDSCONTROLE - moet tegen de handgreep worden gehouden om de motor te starten. Loslaten om de motor te stoppen.
AANDRIJFBEDIENINGSHENDELS - worden gebruikt om de aangedreven voorwaartse beweging van de grasmaaier in te schakelen.
STARTGREEP - wordt gebruikt om de motor te starten.
MULCHDEUR — maakt omschakeling naar uitwerp- of opvangbewerking mogelijk.

De werking van een grasmaaier kan ertoe leiden dat vreemde voorwerpen in de ogen worden geworpen, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril of oogbeschermers tijdens het bedienen van uw grasmaaier of het uitvoeren van aanpassingen of reparaties. Wij raden een standaard veiligheidsbril of een breedbeeld veiligheidsmasker over een bril aan.

Gebruik gehoorbeschermers om gehoorbeschadiging te voorkomen.

HOE U DE MOTORSNELHEID VAN UW GRASMAAIER GEBRUIKT
De motorsnelheid is in de fabriek ingesteld voor optimale prestaties. De snelheid is niet instelbaar.

MOTORZONE-REGELING

Federale voorschriften vereisen dat er een motorregeling op deze grasmaaier wordt geïnstalleerd om het risico op letsel door contact met het mes te minimaliseren. Probeer onder geen enkele omstandigheid de functie van de bedieningsregeling te omzeilen. Het mes draait wanneer de motor draait.

Uw grasmaaier is uitgerust met een bedieningshendel voor aanwezigheidscontrole, waardoor de bediener achter de handgreep van de maaier moet staan om de maaier te starten en te bedienen.

AANDRIJFBEDIENING (zie fig. 5)

Zelfaandrijving wordt geregeld door de bedieningshendel voor aanwezigheidscontrole tegen de handgreep te houden en een van de aandrijfbieningshendels naar achteren tegen de handgreep te trekken. Hoe verder een hendel naar de handgreep wordt getrokken, hoe sneller de unit zal bewegen.
De voorwaartse beweging stopt wanneer de bedieningshendel voor aanwezigheidscontrole of een aandrijfbieningshendel wordt losgelaten. Om de voorwaartse beweging te stoppen zonder de motor te stoppen, laat u alleen een aandrijfbieningshendel los. Houd de bedieningshendel voor aanwezigheidscontrole tegen de handgreep gedrukt om door te gaan met maaien zonder zelfaandrijving.

OPMERKING: Als de maaier na het loslaten van de aandrijfbiening niet achteruit rolt, duw de maaier dan iets naar voren om de aandrijfwielen los te koppelen.

AANPASSING AANDRIJFBEDIENING (zie fig. 6)
Na verloop van tijd kan het aandrijfbieningssysteem "los" komen te zitten, wat resulteert in een lagere snelheid. Er is een spanschroef op het aandrijfbieningshuis om de spanning op de aandrijfkabel te verhogen. Ga als volgt te werk:

Zet de unit uit en koppel de bougiekabel los van de bougie.
Draai de spanschroef op de aandrijfbiening om de aandrijfsnelheid te verhogen.
Bedien de maaier om de aandrijfsnelheid te testen. Stel opnieuw af indien nodig.
Als de situatie na de bovenstaande stappen niet verbetert (voorwaartse snelheid blijft hetzelfde), is uw aandrijfriem versleten en moet deze worden vervangen.

MAAIHOOGTE AFSTELLEN (zie fig. 7)
Verhoog de wielen voor een lage snede en verlaag de wielen voor een hoge snede, pas de snijhoogte aan uw eisen aan. De middelste stand is het beste voor de meeste gazons.

Om de maaihoogte te wijzigen, knijpt u de afstelhendel naar het wiel toe. Beweeg het wiel omhoog of omlaag om aan uw eisen te voldoen. Zorg ervoor dat alle wielen in dezelfde stand staan.

OPMERKING: De afsteller staat in de juiste positie wanneer de plaatlip in het gat in de hendel steekt. Bovendien kunnen afstellers met 9 posities (indien aanwezig) de hendel tussen de plaatlippen worden geplaatst.

MAAIER OMBOUWEN
Uw grasmaaier is verzonden, klaar om te worden gebruikt als mulchmaaier. Om te converteren naar opvangen of uitwerpen:

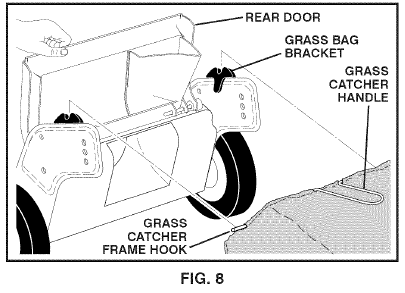

ACHTEROPVANGEN (zie fig. 8)

Til de achterklep van de grasmaaier op en plaats de framehaken van de grasvanger op de beugels van de grasopvangzak.
Om over te schakelen naar mulchen of uitwerpen, verwijdert u de grasvanger en sluit u de achterklep.

EENVOUDIGE STAPPEN OM TE ONTHOUDEN BIJ HET OMBOUWEN VAN UW GRASMAAIER
VOOR MULCHEN -

Achterklep gesloten.
Mulchdeur gesloten en vergrendeld.

VOOR ACHTEROPVANGEN -

Grasvanger geïnstalleerd.
Mulchdeur gesloten en vergrendeld.

VOOR ZIJUITWERP -

Achterklep gesloten.
Uitwerpplaat geïnstalleerd.

Laat uw grasmaaier niet draaien zonder de achterklep gesloten of een goedgekeurde grasvanger op zijn plaats. Probeer de grasmaaier nooit te bedienen met de achterklep verwijderd of opengehouden.

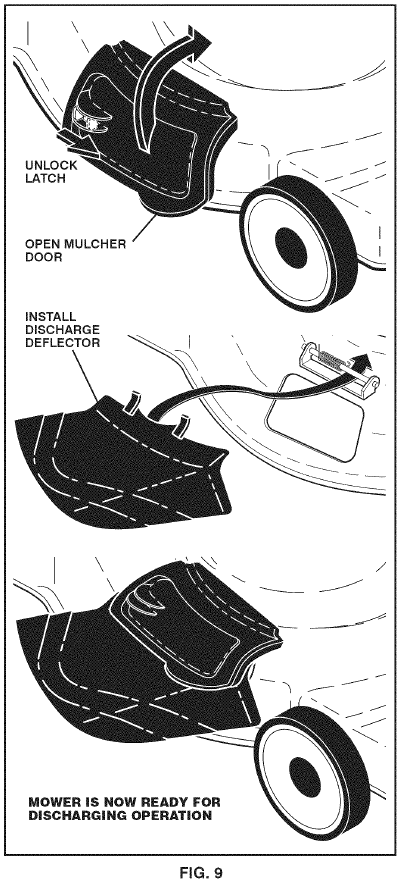

ZIJUITWERP (zie fig. 9)

Achterklep moet gesloten zijn.
Open de mulchdeur en installeer de uitwerpplaat onder de deur zoals afgebeeld.
De maaier is nu klaar voor het uitwerpen.
Om over te schakelen naar mulchen of opvangen, moet de uitwerpplaat worden verwijderd en de mulchdeur moet worden gesloten en vergrendeld.

GRASVANGER LEGEN (zie fig. 10)

Til de grasvanger omhoog met behulp van de framegreep.
Verwijder de grasvanger met knipsels onder de handgreep van de grasmaaier.
Leeg de knipsels uit de zak met behulp van zowel de framegreep als de zakgreep.
OPMERKING: Sleep de zak niet bij het legen; dit veroorzaakt onnodige slijtage.

VOOR HET STARTEN VAN DE MOTOR
OLIE BIJVULLEN (zie fig. 11)
Uw grasmaaier wordt zonder olie in de motor verzonden. Zie "MOTOR" in het onderhoudsgedeelte van deze handleiding voor het type en de kwaliteit van de te gebruiken olie.

Vul de motor NIET te veel met olie, anders rookt hij zwaar uit de uitlaat bij het opstarten.

Zorg ervoor dat de grasmaaier waterpas staat.
Verwijder de olievuldop/peilstok uit de olievulopening.
U ontvangt een container met olie bij de unit. Giet de hele container langzaam via de olievulopening in de motor.
Plaats de olievuldop/peilstok terug en draai deze vast.

Controleer het oliepeil voor elk gebruik. Voeg olie toe indien nodig. Vul tot de volle lijn op de peilstok.
Ververs de olie na elke 25 draaiuren of elk seizoen. Mogelijk moet u de olie vaker verversen in stoffige, vuile omstandigheden. Zie "MOTOROLIE VERVERSEN" in het onderhoudsgedeelte van deze handleiding.

BENZINE BIJVULLEN (zie fig. 11)

Vul de brandstoftank tot de onderkant van de vulhals van de tank. Niet te vol vullen. Gebruik verse, schone, gewone loodvrije benzine met een minimum octaangehalte van 87. Meng geen olie met benzine. Koop brandstof in hoeveelheden die binnen 30 dagen kunnen worden gebruikt om de versheid van de brandstof te garanderen.

Brandstoffen met alcohol (gasohol genoemd of met ethanol of methanol) kunnen vocht aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag.
Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Leeg de benzinetank, start de motor en laat hem draaien totdat de brandstofleidingen en carburateur leeg zijn. Gebruik volgend seizoen verse brandstof. Zie Opslaginstructies voor meer informatie. Gebruik nooit motor- of carburateurreinigerproducten in de brandstoftank, anders kan er blijvende schade ontstaan.

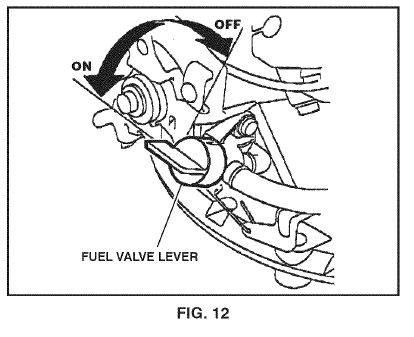

MOTOR STOPPEN (zie fig. 12)

Om de motor te stoppen, laat u de bedieningshendel voor aanwezigheidscontrole los. Wacht tot het mes en alle bewegende delen tot stilstand zijn gekomen en zet de brandstofklep in de UIT-stand als u niet van plan bent de motor binnenkort opnieuw te starten.

MOTOR STARTEN
OPMERKING: Vanwege beschermende coatings op de motor kan een kleine hoeveelheid rook aanwezig zijn tijdens het eerste gebruik van het product en dit moet als normaal worden beschouwd.

Zorg ervoor dat de brandstofklep in de AAN-stand staat.
Houd de bedieningshendel voor aanwezigheidscontrole tegen de handgreep en trek snel aan de startgreep. Laat het startkoord niet terugschieten.

MAAITIPS

Gebruik geen verticuteermesopzetstukken op uw maaier. Dergelijke opzetstukken zijn gevaarlijk, beschadigen uw maaier en kunnen uw garantie ongeldig maken.

Onder bepaalde omstandigheden, zoals bij zeer hoog gras, kan het nodig zijn om de maaihoogte te verhogen om de duwinspanning te verminderen en te voorkomen dat de motor overbelast raakt en er grasresten achterblijven. Het kan ook nodig zijn om de rijsnelheid te verlagen en/of de grasmaaier een tweede keer over het gebied te laten rijden.
Verminder voor extreem zwaar maaien de maaibreedte door het eerder gemaaide pad te overlappen en langzaam te maaien.
Voor een betere grasopvang en de meeste maaicondities moet de motorsnelheid in de snelle stand worden ingesteld.
Poriën in grasopvangzakken van stof kunnen bij gebruik gevuld raken met vuil en stof en opvangzakken zullen minder gras opvangen. Om dit te voorkomen, spuit u de opvangzak regelmatig af met water en laat u hem drogen voordat u hem gebruikt.
Houd de bovenkant van de motor rond de starter vrij en schoon van grasresten en kaf. Dit helpt de luchtstroom van de motor en verlengt de levensduur van de motor.

MULCHMAAITIPS

VOOR DE BESTE PRESTATIES HOUDT U DE MAAIERHUIS VRIJ VAN OPGEHOOPT GRAS EN AFVAL. ZIE "REINIGING" IN HET ONDERHOUDSGEDEELTE VAN DEZE HANDLEIDING.

Het speciale mulchmes snijdt de grasknipsels vele malen opnieuw en verkleint ze, zodat ze, wanneer ze op het gazon vallen, zich in het gras verspreiden en niet worden opgemerkt. Ook zal het gemulchte gras snel biologisch afbreken om voedingsstoffen voor het gazon te leveren. Mulch altijd met uw hoogste motor- (mes)snelheid, omdat dit de beste hersnijdende werking van de messen oplevert.
Vermijd het maaien van uw gazon wanneer het nat is. Nat gras heeft de neiging om klonten te vormen en interfereert met de mulchwerking. De beste tijd om uw gazon te maaien is de vroege namiddag. Op dit moment is het gras opgedroogd, maar wordt het nieuw gemaaide gebied niet blootgesteld aan direct zonlicht.
Voor het beste resultaat past u de maaihoogte van de grasmaaier zo aan dat de grasmaaier slechts het bovenste derde deel van de grassprieten afsnijdt (zie fig. 13). Als het gazon overgroeid is, is het noodzakelijk om de maaihoogte te verhogen om de duwinspanning te verminderen en te voorkomen dat de motor overbelast raakt en er klonten gemulcht gras achterblijven. Verminder voor extreem zwaar mulchen uw maaibreedte door het eerder gemaaide pad te overlappen en langzaam te maaien.

Bepaalde soorten gras en grascondities kunnen vereisen dat een gebied een tweede keer wordt gemulcht om de knipsels volledig te verbergen. Wanneer u een tweede snede maakt, maai dan dwars (loodrecht) op het eerste maaipad.
Verander uw maaipatroon van week tot week. Maai de ene week van noord naar zuid en de volgende week van oost naar west. Dit helpt om vervilting en korrelvorming van het gazon te voorkomen.

ONDERHOUD

ONDERHOUDSSCHEMA		VOOR ELK GEBRUIK	NA ELK GEBRUIK	ELKE 10 UUR	ELKE 25 UUR OF PER SEIZOEN	ELKE 100 UUR	VOOR OPSLAG
GRASMAAIER	Controleer op losse bevestigingsmiddelen
	Reinig / Inspecteer de grasvanger *
	Controleer de banden
	Controleer de aangedreven wielen ***
	Reinig de grasmaaier****
	Reinig onder de aandrijfkap ***
	Controleer de aandrijfriem / katrollen
	Controleer / slijp / vervang het mes
	Smering
	Reinig en laad de accu op **
MOTOR	Controleer het motoroliepeil
	Ververs de motorolie
	Reinig het luchtfilter
	Inspecteer de uitlaatdemper
	Vervang de bougie
	Vervang het papieren patroon van het luchtfilter
	Maak het brandstofsysteem leeg of voeg stabilisator toe

* (indien aanwezig)
** Grasmaaiers met elektrische start
*** Zelfrijdende grasmaaiers
**** Gebruik een schraper om onder het maaidek te reinigen

Vaker verversen bij zware belasting of hoge buitentemperaturen.
Vaker onderhoud uitvoeren bij gebruik in vuile of stoffige omstandigheden.
Vervang de messen vaker bij het maaien op zandgrond.
Laad 48 uur op aan het einde van het seizoen.
En na elke 5 uur gebruik.

ALGEMENE AANBEVELINGEN
De garantie op deze grasmaaier dekt geen onderdelen die zijn blootgesteld aan misbruik of nalatigheid door de gebruiker. Om de volledige waarde van de garantie te ontvangen, moet de gebruiker de grasmaaier onderhouden zoals beschreven in deze handleiding. Sommige aanpassingen moeten periodiek worden uitgevoerd om uw apparaat goed te onderhouden. Controleer minstens één keer per seizoen of u de aanpassingen moet uitvoeren die worden beschreven in het gedeelte Service en aanpassingen van deze handleiding.

Vervang minstens één keer per jaar de bougie, reinig of vervang het luchtfilterelement en controleer het mes op slijtage. Een nieuwe bougie en een schoon/nieuw luchtfilterelement zorgen voor een goed lucht-brandstofmengsel en helpen uw motor beter te lopen en langer mee te gaan.
Volg het onderhoudsschema in deze handleiding.

VOOR ELK GEBRUIK

Controleer het motoroliepeil.
Controleer op losse bevestigingsmiddelen.

SMERING
Houd het apparaat goed gesmeerd (zie "SMEERSCHEMA").

SMEER OF VET DE KUNSTSTOF WIELLAGERS NIET. VISKEUZE SMEERMIDDELEN ZULLEN STOF EN VUIL AANTREKKEN DIE DE LEVENSDUUR VAN DE ZELFSMERENDE LAGERS VERKORTEN. ALS U VINDT DAT ZE MOETEN WORDEN GESMEERD, GEBRUIK DAN SLECHTS SPAARZAAM EEN DROOG, POEDERVORMIG GRAPHITE SMEERMIDDEL.

SMEERSCHEMA

SMEERMIDDEL SPRAYEN
ZIE "MOTOR" IN HET ONDERHOUDSGEDEELTE

GRASMAAIER
Neem altijd de veiligheidsvoorschriften in acht bij het uitvoeren van onderhoud.

BANDEN

Houd banden vrij van benzine, olie of insecticiden die rubber kunnen aantasten.
Vermijd stronken, stenen, diepe sporen, scherpe voorwerpen en andere gevaren die bandenschade kunnen veroorzaken.

AANGEDREVEN WIELEN
Controleer de voorste aangedreven wielen elke keer voordat u gaat maaien om er zeker van te zijn dat ze vrij bewegen.
Als de wielen niet vrij draaien, betekent dit dat er afval, grasresten, enz. in het gebied van het aangedreven wiel zitten en moeten worden verwijderd om de aangedreven wielen vrij te maken.
Als het nodig is om de aangedreven wielen schoon te maken, zorg er dan voor dat u beide voorwielen schoonmaakt.

Verwijder wieldoppen, borgmoeren en ringen.
Verwijder de wielen van de wielverstellers.
Verwijder al het afval of grasresten van de binnenkant van de stofkap, de pinion en/of de tanden van het aangedreven wiel.
Plaats de wielen terug.
OPMERKING: Als de aangedreven wielen na het reinigen niet vrij draaien, neem dan contact op met een gekwalificeerd servicecentrum.

MESONDERHOUD
Voor het beste resultaat moet het mes van de grasmaaier scherp worden gehouden. Vervang verbogen of beschadigde messen.

Gebruik alleen een vervangend mes dat is goedgekeurd door de fabrikant van uw grasmaaier. Het gebruik van een mes dat niet is goedgekeurd door de fabrikant van uw grasmaaier is gevaarlijk, kan uw grasmaaier beschadigen en uw garantie ongeldig maken.

HET MES VERWIJDEREN (zie afb. 14)

Koppel de bougiekabel los van de bougie en plaats de kabel op een plaats waar deze niet in contact kan komen met de bougie.
Draai de grasmaaier op zijn kant. Zorg ervoor dat het luchtfilter en de carburateur omhoog staan.
Gebruik een houten blok tussen het mes en de maaierbehuizing om te voorkomen dat het mes draait bij het verwijderen van de mesbout.
OPMERKING: Bescherm uw handen met handschoenen en/of wikkel het mes in een dikke doek.
Verwijder de mesbout door deze tegen de klok in te draaien.
Verwijder het mes en de bevestigingsmaterialen (bout, borgring en geharde ring).
OPMERKING: Verwijder de mesadapter en controleer de spie in de naaf van de mesadapter. De spie moet in goede staat zijn om goed te werken. Vervang de adapter indien beschadigd.

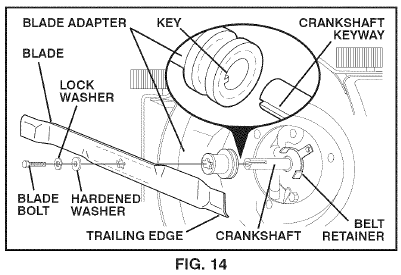

HET MES VERVANGEN (zie afb. 14)

Plaats de mesadapter op de krukas van de motor. Zorg ervoor dat de spie in de adapter en de spiebaan van de krukas op één lijn liggen.

Plaats het mes op de mesadapter. BELANGRIJK. OM ER ZEKER VAN TE ZIJN DAT DE MONTAGE GOED IS, MOET HET MIDDELSTE GAT IN HET MES UITGELIJD ZIJN MET DE STER OP DE MESADAPTER.
Zorg ervoor dat de achterrand van het mes (tegenover de scherpe rand) omhoog wijst naar de motor.
Installeer de mesbout met de borgring en de geharde ring in de mesadapter en de krukas.
Gebruik een blok hout tussen het mes en de behuizing van de grasmaaier en draai de mesbout vast, met de klok mee. Het aanbevolen aandraaimoment is 47—54 Nm (35—40 ft. lbs.).

DE MESBOUT IS WARMTEBEHANDELD. ALS DE BOUT MOET WORDEN VERVANGEN, VERVANG DEZE DAN ALLEEN DOOR EEN GOEDGEKEURDE BOUT.

HET MES SLIJPEN (zie afb. 15)
OPMERKING: We raden het af om het mes te slijpen, maar als u dit toch doet, zorg er dan voor dat het mes in balans is. Een mes dat niet in balans is, veroorzaakt uiteindelijk schade aan de grasmaaier of de motor.

Het mes kan worden geslepen met een vijl of op een slijpsteen. Probeer het niet te slijpen terwijl het op de maaier zit.
Om de balans van het mes te controleren, hebt u een stalen bout, pen of een kegel van 5/81 diameter nodig (volg bij gebruik van een kegelbalancer de instructies die bij de balancer worden geleverd).

OPMERKING: Gebruik geen spijker om het mes te balanceren. De lobben van het middelste gat lijken misschien gecentreerd, maar dat zijn ze niet.

Schuif het mes op een ongeschroefd deel van de stalen bout of pen en houd de bout of pen parallel aan de grond. Als het mes in balans is, moet het in een horizontale positie blijven. Als een van beide uiteinden van het mes naar beneden beweegt, slijp dan het zware uiteinde totdat het mes in balans is.

GRASVANGER

De grasvanger kan met water worden afgespoeld, maar moet droog zijn wanneer deze wordt gebruikt.
Controleer uw grasvanger regelmatig op beschadigingen of slijtage. Door normaal gebruik zal deze slijten. Als de vanger moet worden vervangen, vervang deze dan alleen door een goedgekeurde vervangende vanger. Vermeld het modelnummer van de grasmaaier bij het bestellen.

TANDWIELKAST

Om ervoor te zorgen dat uw aandrijfsysteem goed blijft werken, moeten de tandwielkast en het gebied rond de aandrijving schoon worden gehouden en vrij van vuilophoping. Reinig de aandrijfkap twee keer per seizoen.
De tandwielkast is in de fabriek gevuld met smeermiddel tot het juiste niveau. Het smeermiddel heeft alleen aandacht nodig als er onderhoud aan de tandwielkast is uitgevoerd.

MOTOR
SMERING
Onderhoud, reparatie of vervanging van de emissiebeheersingsapparaten en -systemen, die op kosten van de klant worden uitgevoerd, kan worden uitgevoerd door elk reparatiebedrijf of individu voor niet-wegmotoren. Garantiereparaties moeten worden uitgevoerd door een erkend servicepunt van de motorfabrikant.

SMERING
Gebruik alleen hoogwaardige reinigende olie met API-serviceclassificatie SG—SL. Selecteer de SAE-viscositeitsklasse van de olie op basis van uw verwachte bedrijfstemperatuur.

OPMERKING: Olie met meerdere viscositeiten (5W30, 10W30 enz.) verbetert het starten bij koud weer en u moet uw motoroliepeil regelmatig controleren om mogelijke motorschade door een laag oliepeil te voorkomen.
Ververs de olie na elke 25 bedrijfsuren of minstens één keer per jaar als de grasmaaier niet 25 uur in één jaar wordt gebruikt.
Controleer het carteroliepeil voordat u de motor start en na elke vijf (5) uur continu gebruik. Draai de olieplug elke keer dat u het oliepeil controleert goed vast.

DE MOTOROLIE VERVERSEN (zie afb. 16 & 17)
OPMERKING: Voordat u de grasmaaier kantelt om de olie af te tappen, moet u de brandstoftank leegmaken door de motor te laten draaien totdat de brandstoftank leeg is.

Koppel de bougiekabel los van de bougie en plaats de kabel op een plaats waar deze niet in contact kan komen met de bougie.
Verwijder de olievuldop/peilstok; leg deze op een schoon oppervlak.
Kantel de grasmaaier op zijn kant zoals afgebeeld en laat de olie in een geschikte container lopen. Schommel de grasmaaier heen en weer om eventuele olie die in de motor is opgesloten te verwijderen.

Veeg eventuele gemorste olie van de grasmaaier of de zijkant van de motor.
Vul de motor met olie. Giet de olie langzaam via de olievultuit in de motor.
Wacht een minuut zodat de olie kan bezinken. Gebruik de meter op de olievuldop/peilstok om het niveau te controleren. Steek de peilstok in de buis en laat de olievuldop op de buis rusten. Draai de dop NIET in de buis bij het aflezen.

Blijf kleine hoeveelheden olie toevoegen en controleer de peilstok opnieuw totdat deze vol aangeeft. Vul NIET te veel bij, anders zal de motor bij het starten roken.
Zorg er altijd voor dat u de olievuldop/peilstok weer vastdraait voordat u de motor start.
Sluit de bougiekabel weer aan op de bougie.

LUCHTFILT(ZIE AFB. 18)
Uw motor zal niet goed werken en kan beschadigd raken als u een vuil luchtfilter gebruikt. Vervang het luchtfilter om de 100 bedrijfsuren of elk seizoen, afhankelijk van wat zich het eerst voordoet. Reinig de luchtfilter vaker in stoffige omstandigheden.

HET LUCHTFILT REINIGEN

Verwijder de kap.
Verwijder voorzichtig de cartridge.
Reinig door voorzichtig op een plat oppervlak te tikken. Vervang de cartridge als deze erg vuil is.

Er mogen geen petroleumoplosmiddelen, zoals kerosine, worden gebruikt om de cartridge te reinigen. Ze kunnen de cartridge aantasten. Smeer de cartridge niet in met olie. Gebruik geen perslucht om de cartridge te reinigen of te drogen.
Plaats de cartridge en plaats vervolgens de kap terug.

UITLAATDEMPER
Inspecteer en vervang een verroeste uitlaatdemper, omdat dit brandgevaar en/of schade kan veroorzaken.

BOUGIE
Vervang de bougie aan het begin van elk maaiseizoen of na elke 100 bedrijfsuren, afhankelijk van wat zich het eerst voordoet. Het type bougie en de opening zijn vermeld in het gedeelte "PRODUCTSPECIFICATIES" van deze handleiding.

REINIGING

HOUD DE MAAIERBEHUIZING VRIJ VAN OPGEHOOPT GRAS EN AFVAL VOOR DE BESTE PRESTATIES. REINIG DE ONDERKANT VAN UW NAAIER NA ELK GEBRUIK.

Koppel de bougiekabel los van de bougie en plaats de kabel op een plaats waar deze niet in contact kan komen met de bougie.

Reinig de onderkant van uw grasmaaier door te schrapen om opgehoopt gras en afval te verwijderen,

Reinig de motor vaak om te voorkomen dat er vuil zich ophoopt. Een verstopte motor wordt warmer en verkort de levensduur van de motor.
Houd afgewerkte oppervlakken / wielen vrij van benzine, olie, enz.
Met uitzondering van de waterreinigingspoort (indien aanwezig), raden we het niet aan om een tuinslang te gebruiken om de buitenkant van uw grasmaaier schoon te maken, tenzij het elektrische systeem, de uitlaatdemper, het luchtfilter en de carburateur zijn afgedekt om water buiten te houden. Water in de motor kan leiden tot een kortere levensduur van de motor.

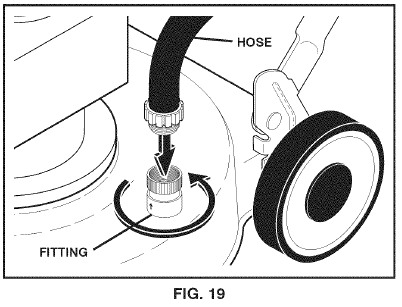

WATERREINIGINGSFUNCTIE (zie afb. 19)
Uw grasmaaier is uitgerust met een fitting die een snelle en gemakkelijke reiniging van de onderkant van de behuizing mogelijk maakt. Om deze functie te gebruiken, gaat u als volgt te werk:

Verplaats de grasmaaier naar een gebied met gemaaid gras of een ander hard oppervlak.
OPMERKING: Water, gras en ander vuil zullen tijdens het reinigingsproces onder de maaierbehuizing vandaan stromen.
Verwijder de grasvanger en de afvoerkanaalassemblage van de grasmaaier.
Sluit de mulchklep (indien aanwezig).
Sluit een tuinslang aan op de fitting waar aangegeven.
BELANGRIJK: ZORG ERVOOR DAT DE TUINSLANG NIET ONDER DE GRASMAAIERBEHUIZING DOORLOOPT OF VERSTRIKT RAAKT IN DE WIELEN.
Zet de watertoevoer aan en controleer op lekkages bij de fitting.
Als er geen lekkages zijn, start u de motor (zoals beschreven in het hoofdstuk Gebruik van deze handleiding) en laat u de motor draaien totdat de onderkant van de grasmaaier schoon is.

Schakel het aandrijfsysteem niet in tijdens het reinigingsproces.

Zet de motor uit.
Zet de watertoevoer uit en verwijder de slang van de fitting.

Verwijder de slang niet van de fitting terwijl de motor draait. Water in de motor kan leiden tot een kortere levensduur van de motor.

Start de motor (zoals beschreven in het hoofdstuk Gebruik van deze handleiding) en laat de motor een volle minuut draaien om overtollig water uit de maaier te verwijderen.

ONDERHOUD EN AANPASSINGEN

OM ERNSTIG LETSEL TE VOORKOMEN, VOORAFGAAND AAN ELK ONDERHOUD OF AANPASSINGEN:

Laat de bedieningshendel los en stop de motor.
Zorg ervoor dat het mes en alle bewegende onderdelen volledig tot stilstand zijn gekomen.
Koppel de bougiekabel los van de bougie en plaats deze op een plek waar deze niet in contact kan komen met de bougie.

GRASMAAIER OM DE MAAIHOOGTE AAN TE PASSEN
Zie "MAAIHOOGTE AANPASSEN" in het hoofdstuk Bediening van deze handleiding.

ACHTERSTE DEFLECTOR
De achterste deflector, die is bevestigd tussen de achterwielen van uw maaier, is aangebracht om de kans te minimaliseren dat objecten uit de achterkant van de maaier in de maaipositie van de bediener worden geworpen. Vervang de deflector als deze beschadigd is.

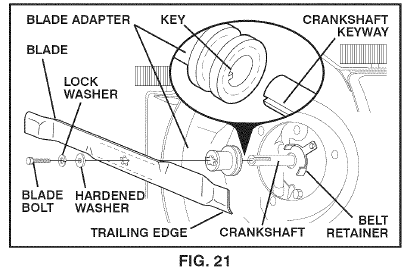

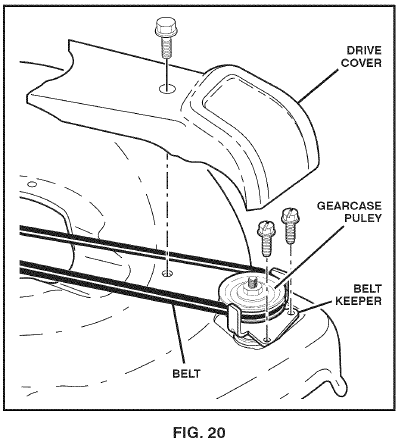

DRIIFREM VERWIJDEREN (Zie afb. 20 en 21)

Verwijder de aandrijfriemafdekking en de riemgeleider.
Verwijder de riem van de poelie van de transmissie.
OPMERKING: Voordat u de grasmaaier kantelt om de aandrijfriem te verwijderen, dient u de brandstoftank te legen door de motor te laten draaien tot de brandstoftank leeg is.
Draai de grasmaaier op zijn kant met het luchtfilter en de carburateur naar beneden.
Verwijder het mes en de mesadapter.
Verwijder de riem van de motorpoelie.

DRIIFREM VERVANGEN (Zie afb. 20 en 21)

Plaats de nieuwe aandrijfriem op de motorpoelie, binnen de nokken van de riemhouder.
Leid het andere uiteinde van de nieuwe aandrijfriem door het gat in de behuizing.
Installeer de mesadapter en het mes opnieuw. Het aanbevolen aanhaalmoment is 47—54 Nm.
Zet de maaier weer rechtop.
Installeer de nieuwe riem op de poelie van de transmissie.
Installeer de riemgeleider en de aandrijfriemafdekking opnieuw.
OPMERKING: Gebruik altijd een door de fabriek goedgekeurde riem om een goede pasvorm en een lange levensduur te garanderen.

HENDEL AANPASSEN (Zie afb. 22)
De hendel van uw grasmaaier heeft drie (3) hoogteposities - pas deze aan op een hoogte die bij u past.

Verwijder de knop en de slotbout aan één kant van de onderste hendel.
Terwijl u de hendel vasthoudt, verwijdert u de knop en de slotbout van de tegenoverliggende kant, lijnt u het gat in de hendel uit met het gewenste gat in de hendelbeugel en zet u de bout en knop weer vast en draait u ze stevig vast.
Lijn de tegenoverliggende kant van de hendel uit met hetzelfde positioneringsgat en zet deze vast met een bout en knop.

MOTOR
Onderhoud, reparatie of vervanging van de emissiebeheersingsapparatuur en -systemen, die op kosten van de klant worden uitgevoerd, mag worden uitgevoerd door elk reparatiebedrijf of individu dat geen wegmotoren repareert. Garantiereparaties moeten worden uitgevoerd door een erkend servicepunt van de motorfabrikant.

MOTORSNELHEID
Uw motorsnelheid is in de fabriek ingesteld.

CARBURATEUR
Uw carburateur is niet verstelbaar.

NOOIT AANPASSINGEN AANBRENGEN AAN DE TOERENTALREGELAAR VAN DE MOTOR, DEZE IS IN DE FABRIEK INGESTELD VOOR DE JUISTE MOTORSNELHEID. HET OVERSCHRIJDEN VAN DE MOTORSNELHEID BOVEN DE IN DE FABRIEK INGESTELDE HOGE SNELHEID KAN GEVAARLIJK ZIJN. ALS U DENKT DAT DE HOOGSTE SNELHEID VAN DE MOTOR MOET WORDEN AANGEPAST, NEEM DAN CONTACT OP MET HET DICHTSTBIJZIJNDE ERKENDE SERVICEPUNT DAT OVER DE JUISTE APPARATUUR EN ERVARING BESCHIKT OM DE NODIGE AANPASSINGEN TE MAKEN.

OPSLAG

Bereid uw maaier direct voor op opslag aan het einde van het seizoen of als de machine 30 dagen of langer niet wordt gebruikt.

GRASMAAIER
Als de grasmaaier voor een bepaalde tijd wordt opgeslagen, moet u deze grondig reinigen en alle vuil, vet, bladeren, enz. verwijderen. Bewaar de maaier in een schone, droge ruimte.

Reinig de hele grasmaaier (zie "REINIGING" in het hoofdstuk Onderhoud van deze handleiding).
Smeer zoals aangegeven in het hoofdstuk Onderhoud van deze handleiding,
Zorg ervoor dat alle moeren, bouten, schroeven en pennen stevig vastzitten. Inspecteer bewegende delen op beschadiging, breuk en slijtage. Vervang indien nodig.
Werk alle roestige of afgebladderde verfoppervlakken bij; schuur licht voor het schilderen.

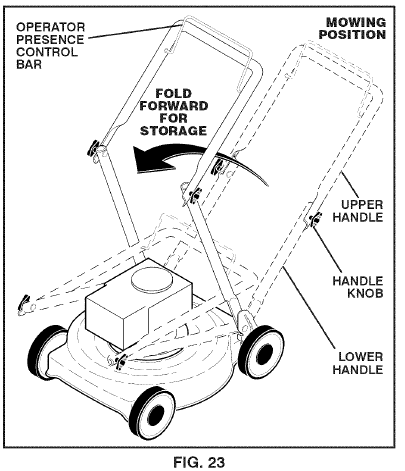

HENDEL (Zie afb. 23 en 24)
U kunt de hendel van uw grasmaaier inklappen voor opslag.

Draai de twee (2) hendelknoppen aan de zijkanten van de bovenste hendel los en laat de hendel naar achteren zakken.
Verwijder de twee (2) hendelknoppen en de slotbouten aan de zijkanten van de onderste hendel en draai de hele hendel naar voren en laat deze op de maaier rusten.
Plaats de knoppen en slotbouten terug op de onderste hendel of hendelbeugels voor een veilige bewaring.
- Wanneer u uw hendel vanuit de opslagstand instelt, moet de onderste hendel handmatig in de maaipositie worden vergrendeld.

  WANNEER U DE HENDEL INKLAPT VOOR OPSLAG OF TRANSPORT, ZORG ER DAN VOOR DAT U DE HENDEL INKLAPT ZOALS WEERGEGEVEN, ANDERS KUNT U DE BEDIENINGSKABELS BESCHADIGEN.

MOTOR
BRANDSTOFSYSTEEM

HET IS BELANGRIJK OM TE VOORKOMEN DAT ER GOMAFZETTING ONTSTAAT IN ESSENTIËLE BRANDSTOFSYSTEEMONDERDELEN, ZOALS DE CARBURATEUR, HET BRANDSTOFFILTER, DE BRANDSTOFSLANG OF DE TANK TIJDENS DE OPSLAG. BRANDSTOFFEN MET ALCOHOL (GASOHOL GENOEMD OF MET ETHANOL OF METHANOL) KUNNEN VOCHT AANTREKKEN, WAT TIJDENS DE OPSLAG LEIDT TOT SCHEIDING EN VORMING VAN ZUREN. ZURE GAS KAN HET BRANDSTOFSYSTEEM VAN EEN MOTOR BESCHADIGEN TIJDENS DE OPSLAG.

Leeg de brandstoftank door de motor te starten en te laten draaien totdat de brandstofleidingen en de carburateur leeg zijn.
Gebruik nooit motor- of carburateurreinigingsproducten in de brandstoftank, omdat dit permanente schade kan veroorzaken.
Gebruik volgend seizoen verse brandstof.

OPMERKING: Brandstofstabilisator is een acceptabel alternatief om de vorming van brandstofgomaanslag tijdens de opslag te minimaliseren. Voeg stabilisator toe aan benzine in de brandstoftank of opslagcontainer. Volg altijd de mengverhouding die op de stabilisatorcontainer staat vermeld. Laat de motor minstens 10 minuten draaien na het toevoegen van stabilisator, zodat de stabilisator de carburateur kan bereiken. Leeg de benzinetank en carburateur niet als u brandstofstabilisator gebruikt.

MOTOROLIE
Laat de olie (met warme motor) aftappen en vervang deze door schone motorolie. (Zie "MOTOR" in het hoofdstuk Onderhoud van deze handleiding).

CILINDER

Verwijder de bougie.
Giet één ounce (29 ml) olie door het bougiegat in de cilinder.
Trek een paar keer langzaam aan de starthendel om de olie te verdelen.
Vervang door een nieuwe bougie.

OVERIGE

Bewaar geen benzine van het ene seizoen tot het andere.
Vervang uw benzinebus als deze begint te roesten. Roest en/of vuil in uw benzine veroorzaken problemen.
Bewaar uw machine indien mogelijk binnenshuis en dek deze af om bescherming te bieden tegen stof en vuil.
Dek uw machine af met een geschikte beschermhoes die geen vocht vasthoudt. Gebruik geen plastic. Plastic kan niet ademen, waardoor er condensatie ontstaat en uw machine gaat roesten.

DEK DE MAAIER NOOIT AF ZOLANG DE MOTOR EN DE UITLAATSTREKEN NOG WARM ZIJN.

Bewaar de grasmaaier nooit met benzine in de tank in een gebouw waar dampen een open vlam of vonk kunnen bereiken. Laat de motor afkoelen voordat u deze in een omhulsel opbergt.

PROBLEEMOPLOSSINGSPUNTEN

PROBLEEM	OORZAAK	OPLOSSING
Start niet	Vervuild luchtfilter. Geen brandstof. Oude brandstof. Water in de brandstof. Bougiekabel is losgekoppeld. Slechte bougie. Los mes of gebroken mesadapter. Bedieningshendel in losgelaten positie. Bedieningshendel defect. Brandstofkraan (indien aanwezig) in de OFF-stand. Zwakke accu (indien aanwezig). Losgekoppelde accuaansluiting (indien aanwezig).	Luchtfilter reinigen/vervangen. Vul de brandstoftank. Leeg de brandstoftank en vul de tank opnieuw met verse, schone benzine. Leeg de brandstoftank en vul de tank opnieuw met verse, schone benzine. Sluit de kabel aan op de bougie. Vervang de bougie. Draai de mesbout vast of vervang de mesadapter. Druk de bedieningshendel tegen de hendel. Vervang de bedieningshendel. Zet de brandstofkraan in de ON-stand. Laad de accu op. Sluit de accu aan op de motor.
Vermogensverlies	Achterkant van de grasmaaierbehuizing of het maaimes sleept in zwaar gras. Te veel gras maaien. Vervuild luchtfilter. Ophoping van gras, bladeren en afval onder de maaier. Te veel olie in de motor. Loopsnelheid te hoog.	Verhoog de maaihoogte. Verhoog de maaihoogte. Luchtfilter reinigen/vervangen. Reinig de onderkant van de maaierbehuizing. Controleer het oliepeil. Maai met een lagere loopsnelheid.
Slechte snede — ongelijkmatig	Versleten, verbogen of los mes. Ongelijke wielhoogtes. Ophoping van gras, bladeren en afval onder de maaier.	Vervang het mes. Draai de mesbout vast. Zet alle wielen op dezelfde hoogte. Reinig de onderkant van de maaierbehuizing.
Overmatige trilling	Versleten, verbogen of los mes. Verbogen krukas van de motor.	Vervang het mes. Draai de mesbout vast. Neem contact op met een gekwalificeerd servicecentrum.
Startkoord moeilijk te trekken	De motorvliegwielrem staat aan wanneer de bedieningshendel wordt losgelaten. Verbogen krukas van de motor. Mesadapter gebroken. Mes sleept in het gras.	Druk de bedieningshendel tegen de bovenste hendel voordat u aan het startkoord trekt. Neem contact op met een gekwalificeerd servicecentrum. Vervang de mesadapter. Verplaats de grasmaaier naar gemaaid gras of een andere harde ondergrond voordat u start.
Grasopvangbak wordt niet vol (indien aanwezig)	Maaihoogte te laag. Lift op het mes is versleten. Opvangbak ventileert geen lucht.	Verhoog de maaihoogte. Vervang het mes. Reinig de grasopvangbak.
Moeilijk te duwen	Gras is te hoog of de wielhoogte is te laag. Achterkant van de grasmaaierbehuizing of het maaimes sleept in zwaar gras. Grasopvangbak te vol. Hendelhoogte niet goed voor u.	Verhoog de maaihoogte. Verhoog de achterkant van de grasmaaierbehuizing één (1) stand hoger. Leeg de grasopvangbak. Pas de hendelhoogte aan uw wensen aan.
Verlies van aandrijving (of vertraging van de aandrijfsnelheid)	Remslijtage. Riem van de poelie Aandrijfkabel versleten of gebroken. Los" aandrijfregelsysteem.	Controleer/vervang de aandrijfriem. Controleer/installeer de aandrijfriem opnieuw. Plaats de riem op de poelies / vervang de riemen als ze gebroken zijn. Pas de aandrijfregeling aan.

VEILIGHEIDSREGELS

DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGWERPEN. HET NIET IN ACHT NEMEN VAN DE VOLGENDE VEILIGHEIDSINSTRUCTIES KAN LEIDEN TOT ERNSTIG LETSEL OF DE DOOD.

Zoek naar dit symbool om belangrijke veiligheidsmaatregelen aan te duiden. Het betekent VOORZICHTIG!!! WEES ALERT!!! UW VEILIGHEID IS IN HET GEDING.

Om onbedoeld starten te voorkomen bij het opzetten, transporteren, afstellen of uitvoeren van reparaties, moet u altijd de bougiekabel loskoppelen en de kabel zo plaatsen dat deze geen contact kan maken met de bougie.

De uitlaat en andere motoronderdelen worden tijdens het gebruik extreem heet en blijven heet nadat de motor is gestopt. Om ernstige brandwonden bij contact te voorkomen, moet u uit de buurt van deze gebieden blijven.

De uitlaatgassen van de motor, sommige bestanddelen ervan en bepaalde voertuigcomponenten bevatten of stoten chemicaliën uit waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

Batterijpolen, -aansluitingen en aanverwante accessoires bevatten lood en loodverbindingen, chemicaliën waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Was uw handen na gebruik.

Deze grasmaaier is uitgerust met een interne verbrandingsmotor en mag niet worden gebruikt op of in de buurt van onverbeterd met bos bedekt, met struikgewas bedekt of met gras bedekt land, tenzij het uitlaatsysteem van de motor is uitgerust met een vonkenvanger die voldoet aan de toepasselijke lokale of nationale wetgeving (indien van toepassing). Als een vonkenvanger wordt gebruikt, moet deze door de bestuurder in goede staat worden gehouden.

In de staat Californië is het bovenstaande wettelijk verplicht (artikel 4442 van de California Public Resources Code). Andere staten hebben mogelijk vergelijkbare wetten. Federale wetten zijn van toepassing op federaal land. Een vonkenvanger voor de uitlaat is verkrijgbaar via uw dichtstbijzijnde erkende servicecentrum.

KINDEREN

KINDEREN KUNNEN ERNSTIG GEWOND RAKEN OF OM HET LEVEN KOMEN DOOR DEZE APPARATUUR. Lees en volg zorgvuldig alle onderstaande veiligheidsinstructies.
De American Academy of Pediatrics adviseert dat kinderen minimaal 12 jaar oud moeten zijn voordat ze een door een voetganger bestuurde grasmaaier bedienen en minimaal 16 jaar oud voordat ze een zitmaaier bedienen.
Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.

Houd kinderen uit de buurt van het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bestuurder.
Wees alert en zet de machine uit als kinderen het gebied betreden.
Kijk voor en tijdens het achteruitlopen achterom en naar beneden naar kleine kinderen.
Laat kinderen nooit de machine bedienen.

ALGEMENE WERKING

Lees, begrijp en volg alle instructies op de machine en in de handleiding(en) voordat u begint. Maak uzelf grondig vertrouwd met de bedieningselementen en het juiste gebruik van de machine voordat u begint.
Steek uw handen of voeten niet in de buurt van of onder draaiende onderdelen. Blijf te allen tijde uit de buurt van de uitwerpopening.
Sta alleen verantwoordelijke personen die bekend zijn met de instructies toe de machine te bedienen.
Maak het gebied vrij van objecten zoals stenen, speelgoed, draad, botten, stokken, enz., die kunnen worden opgepakt en weggegooid door het mes. Blijf achter de handgreep wanneer de motor draait.
Zorg ervoor dat er geen andere mensen in de buurt zijn voordat u gaat maaien. Stop de machine als er iemand in de buurt komt.
Bedien de machine niet op blote voeten of met sandalen aan. Draag altijd stevig schoeisel met goede enkelsteun tijdens het maaien.
Trek de maaier niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achterom voor en tijdens het achteruitrijden.
Richt nooit uitgeworpen materiaal op iemand. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Materiaal kan terugkaatsen naar de bestuurder. Stop het mes bij het oversteken van grindoppervlakken.
Bedien de maaier niet zonder de juiste beschermkappen, platen, grasvanger of andere veiligheidsvoorzieningen.
Raadpleeg de instructies van de fabrikant voor een correcte bediening en installatie van accessoires. Gebruik alleen accessoires die zijn goedgekeurd door de fabrikant.
Stop de messen bij het oversteken van grindpaden, trottoirs of wegen.
Laat een draaiende machine nooit onbeheerd achter.
Stop de motor en wacht tot het mes volledig tot stilstand is gekomen voordat u de machine reinigt, de grasvanger verwijdert of de uitwerpschacht ontstopt.
Maai alleen bij daglicht of goed kunstlicht.
Bedien de machine niet onder invloed van alcohol of drugs.

Bedien de machine nooit in nat gras. Zorg altijd voor een goede basis: houd de handgreep stevig vast; loop, ren nooit.
Ontkoppel het aandrijfsysteem, indien aanwezig, voordat u de motor start.
Als de apparatuur abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen.
Draag altijd een veiligheidsbril bij het bedienen van de machine.
Wees extra voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die het zicht kunnen belemmeren.
Overschrijd bij het laden of lossen van deze machine de maximaal aanbevolen werkhoek van 150 niet.
Draag de juiste persoonlijke beschermingsmiddelen (PBM) tijdens het bedienen van deze machine, waaronder (minimaal) stevige schoenen, oogbescherming en gehoorbescherming. Maai niet in een korte broek of open schoenen.

Laat altijd iemand weten dat u buiten aan het maaien bent.

HELLINGWERKING
Hellingen zijn een belangrijke factor bij uitglij- en valpartijen, die kunnen leiden tot ernstig letsel. Alle hellingen vereisen extra voorzichtigheid. Als u zich ongemakkelijk voelt op een helling, maai deze dan niet.

WEL:

Maai over het vlak van hellingen: nooit op en neer. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
Verwijder obstakels zoals stenen, takken, enz.
Let op gaten, sporen, bulten of verborgen objecten. Oneffen terrein kan een uitglij- en valpartij veroorzaken. Hoog gras kan obstakels verbergen.

NIET:

Maai niet in de buurt van afgronden, greppels of taluds. U kunt uw evenwicht verliezen of uitglijden.
Maai niet op nat gras of extreem steile hellingen. Slechte grip kan een uitglij- en valpartij veroorzaken.

VEILIG OMGAAN MET BENZINE
Om persoonlijk letsel of schade aan eigendommen te voorkomen, moet u uiterst voorzichtig zijn bij het hanteren van benzine. Benzine is extreem ontvlambaar en de dampen zijn explosief.

Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
Gebruik alleen een goedgekeurde container.
Verwijder nooit de gasdop en voeg geen brandstof toe terwijl de motor draait.
Laat de motor afkoelen voordat u gaat tanken.

Tank de machine nooit binnenshuis.
Bewaar de machine of brandstofcontainer nooit op een plaats waar open vuur, vonken of een controlelampje is, zoals een boiler of op andere apparaten.
Vul nooit containers in een voertuig, op een vrachtwagen of aanhangwagen met een plastic bekleding. Plaats containers altijd op de grond uit de buurt van uw voertuig voordat u ze vult.
Verwijder op benzine werkende apparatuur van de vrachtwagen of aanhangwagen en tank deze op de grond bij. Als dit niet mogelijk is, tank dan dergelijke apparatuur bij met een draagbare container, in plaats van met een benzinepistool.
Houd het spuitstuk te allen tijde in contact met de rand van de brandstoftank of containeropening totdat het tanken is voltooid. Gebruik geen vergrendeling van het spuitstuk.
Als er brandstof op kleding wordt gemorst, trek dan onmiddellijk andere kleding aan.
Vul de brandstoftank nooit te vol. Plaats de gasdop terug en draai hem goed vast.

ALGEMENE SERVICE

Laat een machine nooit in een afgesloten ruimte draaien.
Voer nooit afstellingen of reparaties uit terwijl de motor draait. Koppel de bougiekabel los en houd de kabel uit de buurt van de bougie om onbedoeld starten te voorkomen.
Houd alle moeren en bouten stevig vast om er zeker van te zijn dat de apparatuur in veilige staat verkeert.
Knoei nooit met veiligheidsvoorzieningen. Controleer regelmatig of ze goed werken. Doe nooit iets dat de beoogde functie van een veiligheidsvoorziening belemmert of de bescherming die een veiligheidsvoorziening biedt, vermindert.
Houd de machine vrij van gras, bladeren of ander vuil. Veeg gemorste olie of brandstof weg. Laat de machine afkoelen voordat u hem opbergt.
Stop en inspecteer de apparatuur als u een object raakt. Repareer indien nodig voordat u opnieuw start.
Probeer nooit de wielhoogte aan te passen terwijl de motor draait.
Grasvangercomponenten zijn onderhevig aan slijtage, beschadiging en aantasting, waardoor bewegende onderdelen kunnen worden blootgesteld of objecten kunnen worden weggegooid. Controleer de onderdelen regelmatig en vervang ze indien nodig door onderdelen die door de fabrikant worden aanbevolen.
De messen van de maaier zijn scherp en kunnen snijden. Wikkel de mes(sen) in of draag handschoenen en wees extra voorzichtig bij het onderhoud ervan.
Wijzig de toerentalregeling van de motor niet en laat de motor niet te snel draaien.
Onderhoud of vervang veiligheids- en instructielabels indien nodig.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna HU700F, 961450009 Handleiding
