Programmeren
2
2

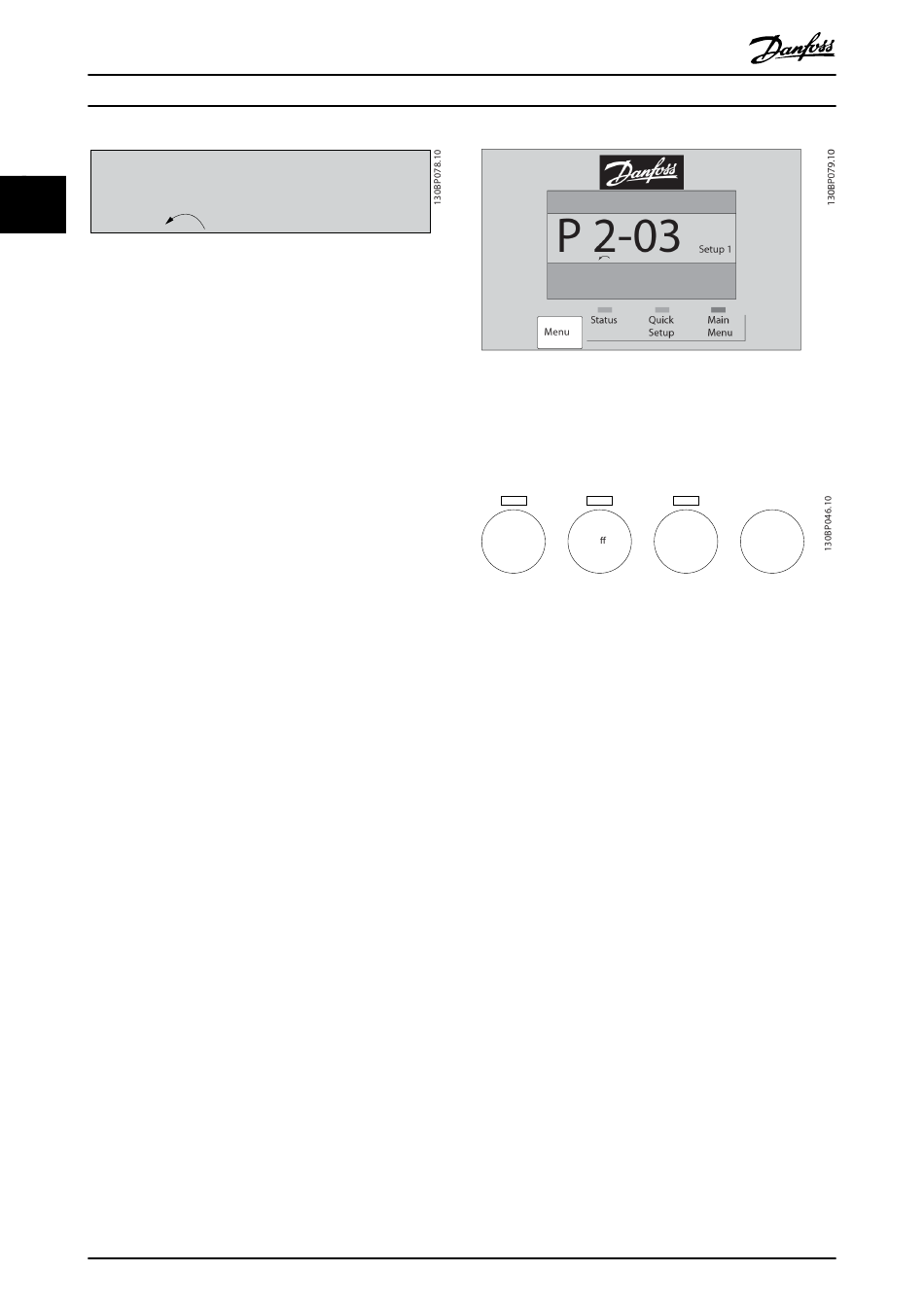

Afbeelding 2.15 Voorbeeld van alarmdisplay
Menu-toets
[Menu] geeft toegang tot de volgende modi:
•
Status
•
Snelle setup
•
Main Menu
[Main Menu] dient om alle parameters te programmeren.
De parameters zijn onmiddellijk toegankelijk, tenzij er een
wachtwoord is ingesteld via
•
Parameter 0-60 Wachtw. hoofdmenu,
•
Parameter 0-61 Toegang hoofdmenu zonder
wachtw.,
•
Parameter 0-65 Wachtw persoonlijk menu,
•
Parameter 0-66 Toegang pers. menu zonder
wachtw..
Snelle setup dient om de frequentieregelaar in te stellen op
basis van de belangrijkste parameters.
U kunt de parameterwaarden met de toetsen [
wijzigen wanneer de waarde knippert.
Selecteer het Hoofdmenu door een aantal keren op de
[Menu]-toets te drukken totdat het indicatielampje boven
[Main Menu] brandt.
Selecteer de parametergroep [xx-__] en druk op [OK].
Selecteer de parameter [__-xx] en druk op [OK].
Selecteer het arraynummer en druk op [OK] als de
parameter een arrayparameter is.
Selecteer de gewenste datawaarde en druk op [OK].
Druk op [Back] om een stap terug te gaan.
De pijltjestoetsen [
parametergroepen en parameters, en om te bewegen
binnen parameters.
Druk op [OK] om een door de cursor gemarkeerde
parameter te selecteren en om de wijziging van een
parameter te bevestigen.
16
VLT
A 17
▼
▲
] [
] dienen om te wisselen tussen
Danfoss A/S © 10/2015 Alle rechten voorbehouden.
®
HVAC Drive FC 102
Setup 1
Afbeelding 2.16 Menuscherm
Bedieningstoetsen
De toetsen voor de lokale bediening bevinden zich onder
aan het bedieningspaneel.
Hand
on
Afbeelding 2.17 Bedieningstoetsen van het numerieke LCP
(NLCP)
[Hand On] maakt het mogelijk om de frequentieregelaar te
▲
▼
] [
]
besturen via het LCP. [Hand On] start ook de motor.
Gebruik de navigatietoetsen [▲]/[▼]/[►]/[◄] om de
gegevens voor het motortoerental in te voeren. De toets
kan worden ingesteld op [1] Ingesch. of [0] Uitgesch. via
parameter 0-40 [Hand on]-toets op LCP.
Externe stopsignalen die via stuursignalen of een seriële
bus worden geactiveerd, onderdrukken een
startcommando via het LCP.
De volgende stuursignalen blijven actief wanneer [Hand
On] wordt geactiveerd:
•
[Hand On] - [Off] - [Auto On]
•
Reset
•
Vrijloop geïnverteerd
•
Omkeren
•
Setupselectie lsb – Setupselectie msb
•
Stopcommando via seriële communicatie
•
Snelle stop
•
DC-rem
[Off] stopt de aangesloten motor. De toets kan worden
ingesteld op [1] Ingesch. of [0] Uitgesch. via
parameter 0-41 [Off]-toets op LCP.
Auto
O
Reset
on
MG11CE10
