Parameterbeschrijving
25-21 Onderdr. bandbr.
Range:
Functie:
Om onbedoelde staging tijdens de inbedrijf-
stelling en fijnafstelling van de regelaar te
vermijden, kunt u de OBW in deze fase het
beste op de fabrieksinstelling van 100% (Uit)
blijven staan. Wanneer de fijnafstelling is
voltooid, moet u de OBW op de gewenste
waarde instellen. Een initiële waarde van 10%
wordt aanbevolen.
25-22 Bandbreedte vaste snelh.
Range:
Functie:
Size
[ par.
Wanneer het systeem met cascaderegelaar
related
25-20 -
normaal functioneert en de frequentiere-
*
par.
gelaar een uitschakeling (trip) met alarm
25-21
genereert, is het belangrijk om de druk in het
%]
systeem te handhaven. Om dit te bereiken,
gaat de cascaderegelaar door met het
gefaseerd in- en uitschakelen van de pompen
met vast toerental. Omdat bij het gebruik van
enkel een pomp met vast toerental deze
pomp veelvuldig moet worden in- en
uitgeschakeld om de kolom op het setpoint
te houden, wordt gebruikgemaakt van een
Bandbreedte vaste snelh. (FSBW – Fixed
Speed Bandwidth) die ruimer is dan de SBW.
In een alarmsituatie, of als het startsignaal op
de digitale ingang laag wordt, kunnen de
pompen met vast toerental worden gestopt
via de toetsen [Off] of [Hand On].
Als het alarm een uitschakeling met
blokkering betreft, schakelt de cascadere-
gelaar het systeem onmiddellijk uit door alle
pompen met vast toerental uit te schakelen.
Dit is in feite hetzelfde als een noodstop
(commando vrijloop/vrijloop geïnverteerd)
voor de cascaderegelaar.
25-23 SBW staging-vertr.
Range:
Functie:
15
[0 -
Onmiddellijke staging van een pomp met vast
s
3000
toerental is niet wenselijk wanneer een momentele
*
s]
drukval in het systeem buiten de staging-
bandbreedte (SBW) komt. Staging wordt vertraagd
gedurende de tijd die hier is ingesteld. Als de druk
toeneemt tot een waarde binnen de SBW voordat
de ingestelde tijd is verstreken, wordt de timer
gereset.
MG11CE10
Programmeerhandleiding
25-23 SBW staging-vertr.
Range:
25-24 SBW destaging-vertr.
Range:
15
[0 -
s
3000
*
s]
25-25 OBW-tijd
Range:
10
[0 -
s
300
*
s]
Danfoss A/S © 10/2015 Alle rechten voorbehouden.
Functie:

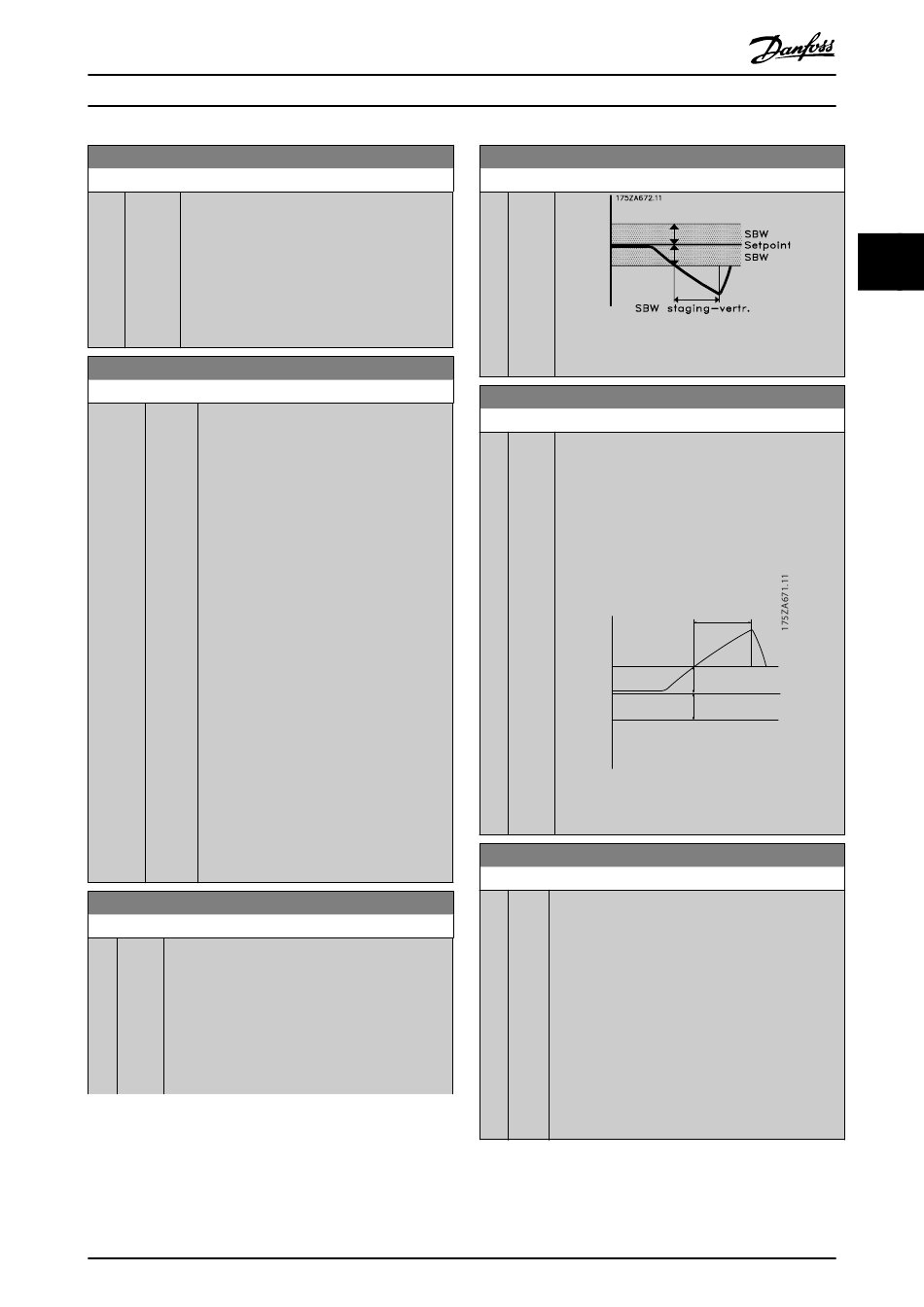

Afbeelding 3.72 SBW staging-vertr.
Functie:
Onmiddellijke destaging van een pomp met vast
toerental is niet wenselijk wanneer de staging-
bandbreedte (SBW) wordt overschreden als gevolg
van een momentele druktoename. Destaging wordt
vertraagd gedurende de tijd die hier is ingesteld.
Als de druk afneemt tot binnen de SBW voordat de
ingestelde tijd is verstreken, wordt de timer gereset.
(27-24) Vertraging SBW destaging
Afbeelding 3.73 SBW destaging-vertr.
Functie:
Staging van een pomp met vast toerental zorgt voor
een momentele drukpiek in het systeem die de
onderdrukkingsbandbreedte (OBW) mogelijk
overschrijdt. Destaging van een pomp als reactie op
een staging-drukpiek is niet wenselijk. De OBW-tijd
kan worden ingesteld om staging te voorkomen
totdat de systeemdruk zich heeft gestabiliseerd en
de normale regeling weer is hervat. Stel de timer in
op een waarde waarbij het systeem de kans krijgt
om na een staging te stabiliseren. De fabrieksin-
stelling van 10 s is geschikt voor de meeste
toepassingen. In bijzonder dynamische systemen kan
een kortere tijd wenselijk zijn.
3
3
SBW
(27-20)
Setpoint
SBW
(27-20)
207
