WAARSCHUWING
Maak voor de installatie en
bediening van de Power
Series gebruik van de door
National Electric (NEC)
geadviseerde of lokaal
gebruikelijke
bedradingsmethode. Het
niet opvolgen hiervan kan
schade aan de apparatuur
en eigendommen en/of
verwondingen of de dood tot
gevolg hebben.
OPMERKING:
De constructie van de
externe aansluitpunten voor
invoer, hertransmissie en
communicatie ter
beveiliging tegen
rechtstreeks contact
beantwoordt aan de
Europese norm EN50178.
OPMERKING:
Aarde moet aangesloten
worden met draad van
dezelfde diameter als net-
en lastaansluitingen op een
aardingspunt met voldoende
stroomvoerende capaciteit.
( Zie hoofdstuk 2, pagina
2.1, Power Series
draadbuigstraal bij
basisstroom en nominale
omgevingstemperatuur.)
OPMERKING:
Richtlijnen voor
aanspanning en
draadstrippen
• Regelbedrading 1 t/m 23.
• Strip de draad tot op
6mm. Aanspannen tot
0,9 Nm.
• Aanspanning 30 seconden
in stand houden zodat de
draden zich kunnen zetten
en afkoelen. Na 48 uur
opnieuw aanspannen.
• Alle netcontacten moeten
elke drie tot zes maanden
opnieuw worden
aangespannen.
3 . 2
Bedrading
Invoerbedrading

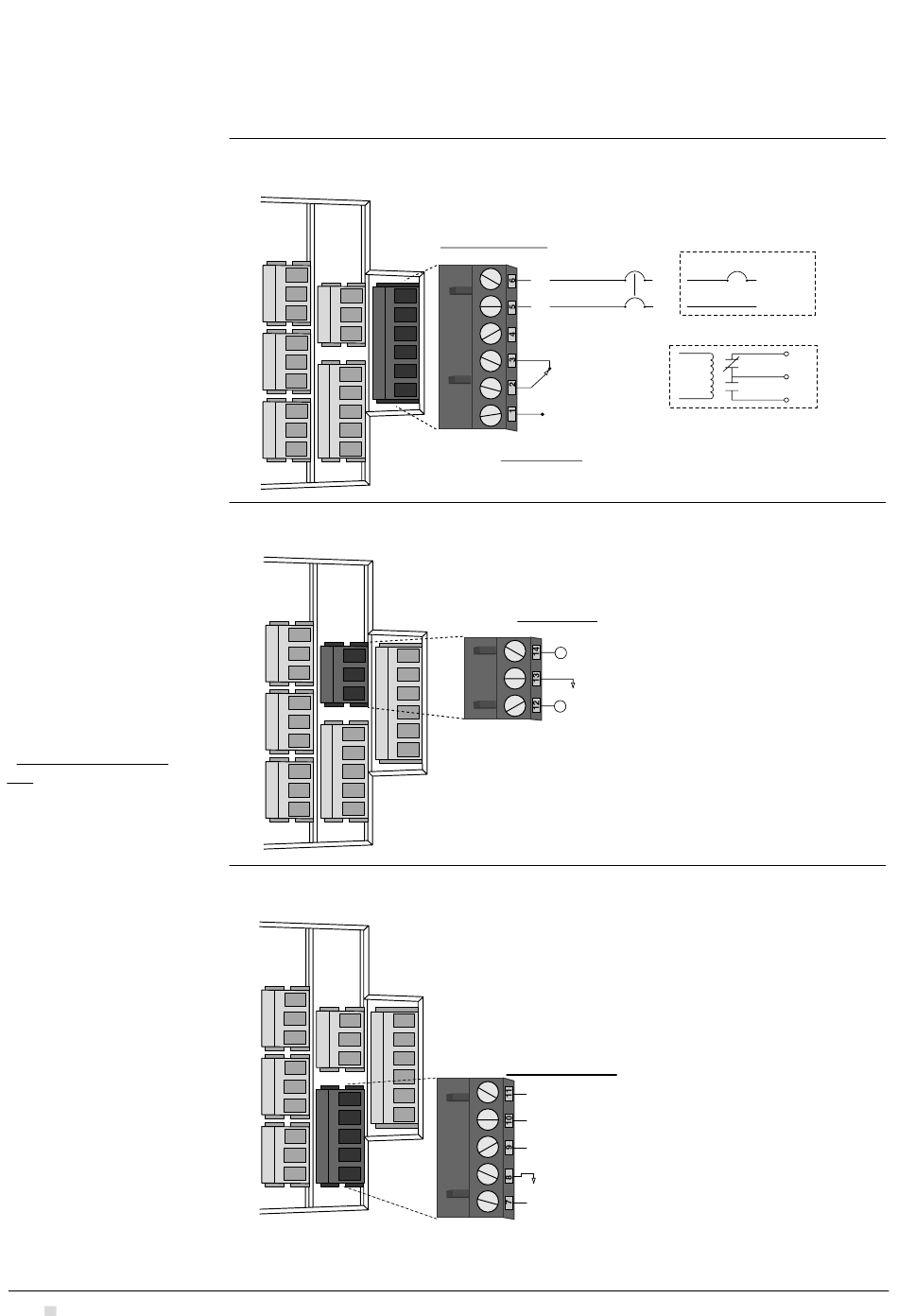

Figuur 3.2a – Regelvermogen en alarmbedrading
Power Series
23
22
14
6
21
13
5
12
4
20
3
19
2
11
18
1
10
9
17
8
16
7
15
Figuur 3.2b – Bedrading hertransmissie
Power Series
23
22
14
6
21
13
5
12
4
20
3
19
2
11
18
1
10
9
17
8
16
7
15
Figuur 3.2c – Bedrading datacommunicatie
Power Series
23
22
14
6
21
13
5
12
4
20
3
19
2
11
18
1
10
9
17
16
8
7
15
Externe aansluiting
VOEDING
SPANNINGSREGELAAR
85 to 265V~ (ac), 55VA
208 or 240V~ (ac)
L1
L2
Niet in gebruik
(Alarm rust)
(Alarm gemeen-
schappelijk)
(Alarm arbeid)
ALARM
250V~ (ac), 3A
Externe aansluiting
RETRANSMISSIE
10VÎ (dc), 20mA
+
(Stroom Uit, 4 tot 20mA)
I
(Gemeenschappelijk)
+
(Spanning Uit, 0 tot 10V)
V
Externe aansluiting
Datacommunicatie
232 REC (EIA/TIA-232 Ontvangst In)
232 TRAN (EIA/TIA-232 Verzenden Uit)
485 T/R -
(Common)
485 T/R +
120V~ (ac)
L1
L1
L2
Nulleider
NC
C
NO
Relais intern naar Power Series
