Variabele tijdas, nuldoorgang
In de op variabele tijdas gebaseerde besturingsmethode
wordt een optimale verhouding van cycli-aan en cycli-uit
gebruikt om het gewenste uitgangsvermogen te
genereren. Het aantal cycli dat nodig is om het gewenste
vermogensniveau te genereren, kan ingesteld worden in
stappen van één cyclus. Voor het instellen van het
percentage uitgangsvermogen worden algoritmen voor
lijnspanningscompensatie gebruikt. Op variabele tijdas
gebaseerd bedrijf geeft optimale reactietijden en dito
resolutie en het kan de levensduur van elementen
aanzienlijk verlengen.
De unit is nooit langer dan één opeenvolgende volledige
cyclus over een enkelcyclische variabele tijdas beneden
50% vermogen ingeschakeld. Boven 50% vermogen is de
unit niet langer dan één opeenvolgende cyclus
uitgeschakeld terwijl het correcte uitgangsvermogen
onderhouden wordt.
Wanneer geselecteerd, is lijnspanningscompensatie actief;
deze kan echter uitgeschakeld worden.
Gelijkstroomcontactgever, nuldoorgang
De stand 'Gelijkstroomcontactgever' is een speciale versie
van nulpuntsturing waarin altijd de analoge regelingang
wordt gebruikt en het percentage uitgangsvermogen
wordt bepaald op 100% of 0%.
De drempels voor uit/aan zijn 2.0V/3.5V voor
ingangsspanning; 5.0mA/8.0mA voor ingangsstroom. Dit
betekent dat de unit UIT is voor een ingangsspanning
(stroom) van 2.0V/5.0mA) of lager en 100% AAN voor een
ingangsspanning (stroom) van 3.5V (8.0mA) of hoger.
Lijnspanningscompensatie wordt bij de besturing van de
gelijkstroomcontactgever niet gebruikt; het
uitgangsvermogen is 100% aan of 100% uit.
Fasehoek
De methode gebaseerd op fasehoekregeling laat slechts
een gedeelte van de lijnspanningscyclus door naar de
belasting afhankelijk van het geselecteerde
vermogenspercentage. Softstart maakt altijd deel uit van
de keuze van fasehoek.
Fasehoekregeling is niet beschikbaar in 3-fasige 2-benige
systemen.
Mits geselecteerd wordt lijnspanningscompensatie
gebruikt voor het instellen van het percentage
uitgangsvermogen terwijl de unit in deze stand in bedrijf
is.
Stroombegrenzing is een geldige optie bij fasehoek indien
de unit is uitgerust met software voor elementdiagnose.
5. 2
Besturingsmethoden en -functies
Setuppagina:
• Ga naar de setuppagina door de toetsen ±¬ twee
seconden ingedrukt te houden.
• Wanneer het display
[ ` Off]
totdat
, wordt weergegeven.
[Algo]
Druk op ÓÎ om [Urtb] vaste tijdas, nuldoorgang, te
selecteren.

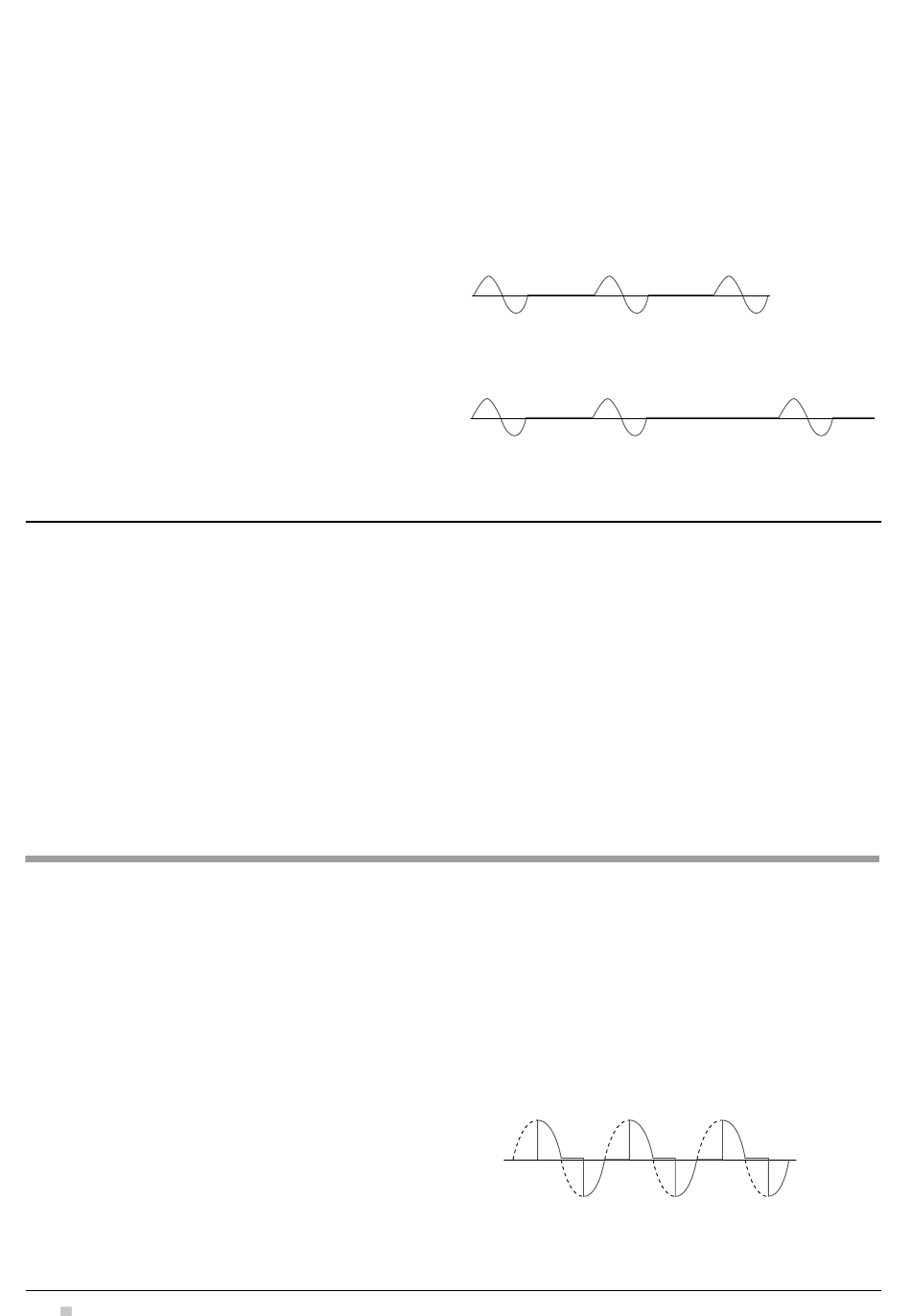

Figuur 5.2a — 50% variabele tijdas
1 cyclus aan, 1 cyclus uit.
Figuur 5.2b — 40% variabele tijdas, enkele cyclus
1 cyclus aan, 1 cyclus uit, 1 cyclus aan, 2 cycli uit.
Setuppagina:
• Ga naar de setuppagina door de toetsen ±¬ twee
seconden ingedrukt te houden.
[ a lgo]
• Wanneer het display
[ ` set]
[ ` Off]
totdat
, wordt weergegeven.
[Algo]
Druk op ÓÎ om [cont] gelijkstroomcontactgever te
selecteren.
Setuppagina:
• Ga naar de setuppagina door de toetsen ±¬ twee
seconden ingedrukt te houden.
[ a lgo]
• Wanneer het display
[ ` set]
[ ` Off]
totdat
, wordt weergegeven.
[Algo]
• Druk op ÓÎ om [PH2t] fasehoek te selecteren.
Figuur 5.2c — Fasehoekaansturing.
Opmerking: Het maximum uitgangsvermogen is 99%. Voor de
Power Series wordt dit als de volledige capaciteit beschouwd.
[ a lgo]
, aangeeft, druk dan op ®
[ ` set]
, aangeeft, druk dan op ®
, aangeeft, druk dan op ®
