Softstart
Softstart is een variant op fasehoekregeling en wel een
geleidelijke toename van vermogen bij opstarten totdat
het maximale vooraf ingestelde uitgangsvermogen bereikt
wordt. Wanneer softstart geselecteerd is, wordt de
softstartprocedure door het systeem uitgevoerd telkens
wanneer de actieve regeling door een zone gestart wordt.
Dit vindt plaats bij inschakeling en bij een
herstelprocedure na een alarmmelding als 'Line Loss'
(Lijnverbinding verbroken). De softstarttijd is de tijd die
nodig is voor het bereiken van honderd procent vermogen
na het opnieuw starten van een zone. Vanwege de
resolutie kan de werkelijke tijd langer zijn dan de
ingestelde tijd, doch de werkelijke tijd is nooit korter dan
de ingestelde tijd. Verhouding = 100.0 ÷ tijd. Het
werkelijk bereikte vermogen wordt bepaald door de
ingang voor temperatuurregeling (zie figuur 5.3a en 5.4a).
Opmerking: Softstart is alleen bedoeld voor toepassing als geleide-
lijke vermogenstoename bij het eerste verzoek om vermogen.
Softstart is alleen beschikbaar op 1- en 3-fasige 3-benige
uitvoeringen.
Softstart wordt altijd gebruikt op systemen met
ingeschakelde fasehoekregeling tenzij [soft] op [```0]
is ingesteld.
Maximale toenamesnelheid
De maximale toenamesnelheid wordt gebruikt tijdens
normaal bedrijf van een systeem met fasehoekregeling
(na afloop van een softstartprocedure) om sterke
schommelingen van de vermogensbehoefte geleidelijk te
implementeren. De maximale toenamesnelheid van het
vermogen wordt gedefinieerd als het percentage van
toegestaande vermogensaanpassing per 0,1 seconde. Dit
voorkomt een plotselinge stroomtoename of -afname van
het ene fasehoekniveau naar het andere en van de ene
cyclus naar de volgende over een niet-lineaire belasting
die beschadigd kan worden of waardoor een zekering kan
doorslaan.
Setuppagina:
Instelbare maximale toenamesnelheid bij
signaalverandering
• Ga naar de setuppagina door de toetsen ±¬ twee
seconden ingedrukt te houden.
[ a lgo]
• Wanneer het display
[ ` set]
[ C Tr1]
totdat
, wordt weergegeven.
[ ` set]
Druk op ® totdat
[`1)0]
[rate]
Gebruik bij ingeschakelde fasehoekregeling de toetsen
voor het instellen van het gewenste percentage
verandering van uitgangsvermogen per 0,1 seconde om
het gewenste niveau van uitgangsvermogen te
bereiken.
Watlow Power Series
, aangeeft, druk dan op Î
, wordt weergegeven.
Setuppagina:
Instelbare softstart bij opstarten
• Ga naar de setuppagina door de toetsen ±¬ twee
seconden ingedrukt te houden.
[ a lgo]
• Wanneer het display
[ ` set]
[ C Tr1]
totdat
wordt weergegeven.
[ ` set]
Druk op ® totdat
[``$0]
[soft]
Met de ÓÎ toetsen kunt u de gewenste softstarttijd in
seconden instellen.
Opmerking: Herhaal deze procedure voor elke zone die u wilt
configureren.

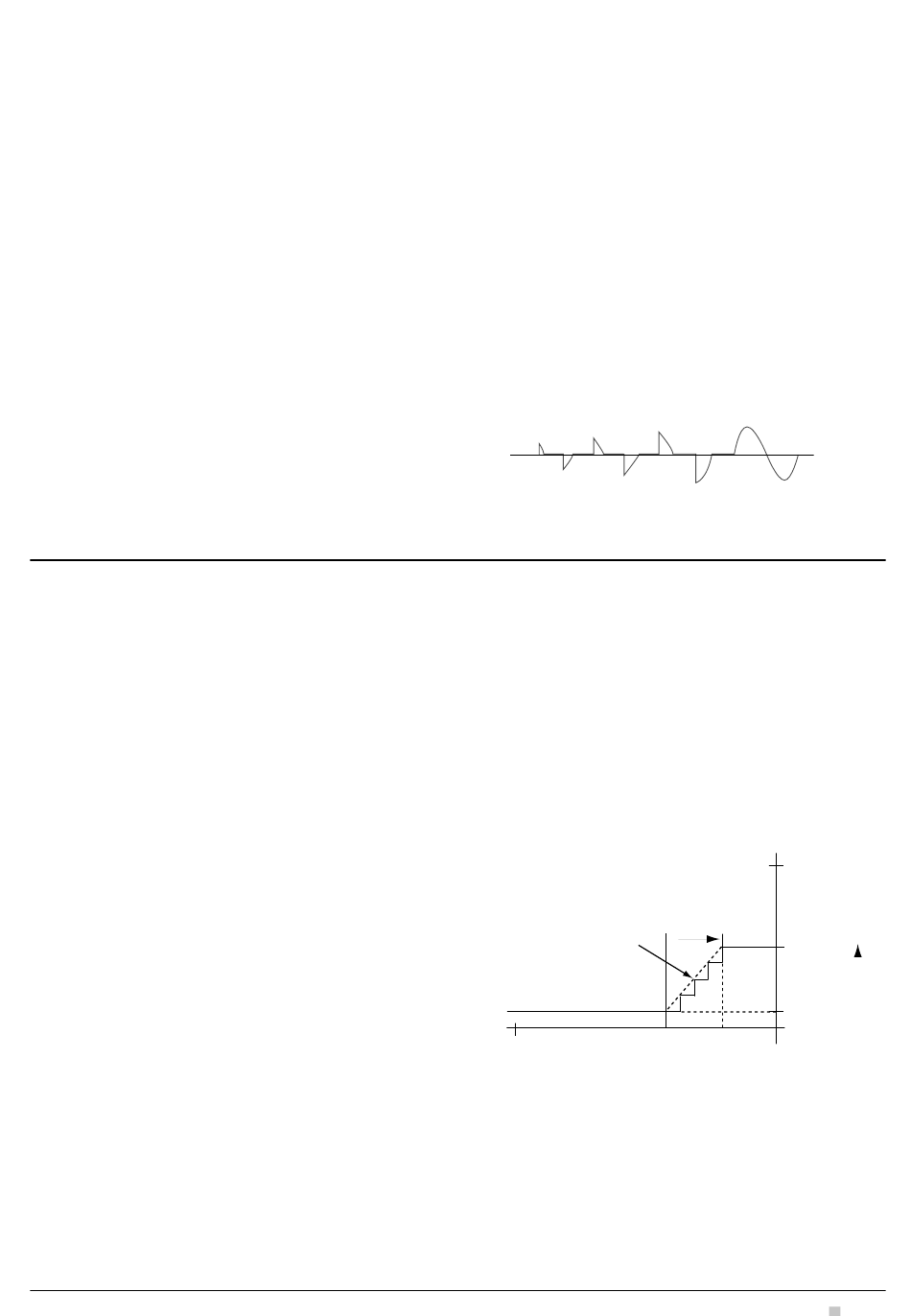

Figuur 5.3a — Softstart.
Voorbeeld:
Tijd nodig voor 100% verandering van vermogen bij
geselecteerde [rate] :
10,0% toename = 1 sec. van 0 tot 100% vermogen.
10,0% toename = 0,4 sec. van 10 tot 50% vermogen
Opmerking: De maximale toenamesnelheid wordt standaard
ingesteld op 10% per 0,1 seconde.
Opmerking: Herhaal deze procedure voor elke zone die u wilt
configureren.
Veranderingssnelheid
beperkt voor maximale
veranderingssnelheid
van fasehoek.
Gevraagd vermogensniveau gewijzigd van 10% in 50% door (tijd) t1.
Werkelijk uitgangsvermogen gewijzigd in 10% in 50% door t2.
Figuur 5.3b — De maximale veranderingssnelheid ingesteld
op 10%
Besturingsmethoden en -functies
, aangeeft, druk dan op Î
, wordt weergegeven.
[10)0] = 0,1 seconde
[`1)0] = 1,0 seconde
[``!0] = 10 seconden
[``)1] = 100 seconden
100%
0,4
seconden
50%
10%
0%
t1
t2
5. 3
