Hoofdstuk 1 Overzicht
De Power Series is een geavanceerde microprocessor-gestuurde SCR thyristor-spanningsregelaar
bestemd voor de besturing van industriële verwarmingen. Dit product is gebaseerd op een enkel
pakket met verschillende configuraties zoals faciliteiten voor 1-fasig, 3-fasig en 1-fasig meerzonig.
Elke pakketconfiguratie heeft een specifieke stroomwaarde afhankelijk van het aantal geschakelde
fasen. De schakelmogelijkheden omvatten 65 tot 250A rms bij 50°C van 24 tot 600V~ afhankelijk van
de configuratie of het gekozen typenummer. Zie pagina 1.2 voor extra informatie over de verschillende
configuratieopties van de Power Series.
Afneembare montageplaat
De Power Series wordt vastgeklikt
op een vooraf gemonteerde,
afneembare onderplaat.
Afdekplaat voor contacten
Elektrisch aanraakveilige
behuizing.
Afdekplaat voor zekeringen
Verschuifbaar voor onderhoud
van zekeringen en dekt de
onder spanning staande
componenten af.
Digitale programmerings-
eenheid/Display
Voor configuratie, instelling en
bewaking van de controller

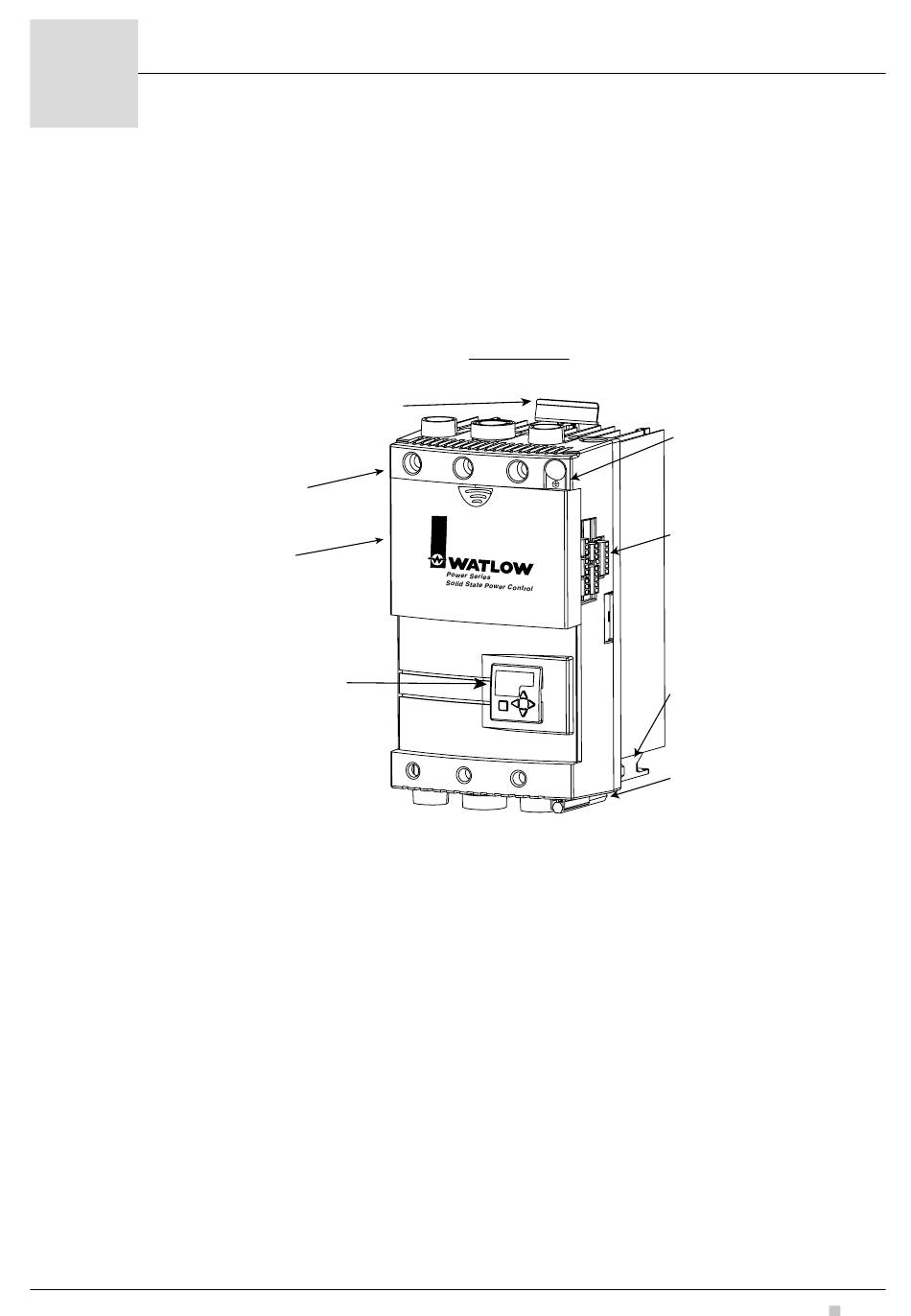

Figuur 1.1 — Eigenschappen Power Series.
Watlow Power Series
1
2
3
4
5
6
Aansluitpunt voor aarde
Ingebouwd, speciaal voor
gemakkelijke aardverbindingen.
I/O-poort
Ingang, hertransmissie
uitvoer, communicatie
en alarmsignalen.
Ingebouwde ventilator
Bij uitvoeringen met
geforceerde luchtkoeling
is in de behuizing een
ventilator ge ntegreerd
waardoor een afzonderlijke
voeding voor de ventilator
overbodig is.
(10 mm) Allen sleutel
Bedoeld voor het vastzetten
van de contacten 1 t/m 6
en de aardaansluiting.
