Afmetingen
Power Series bovenaanzicht
191mm
(7.5 in.)

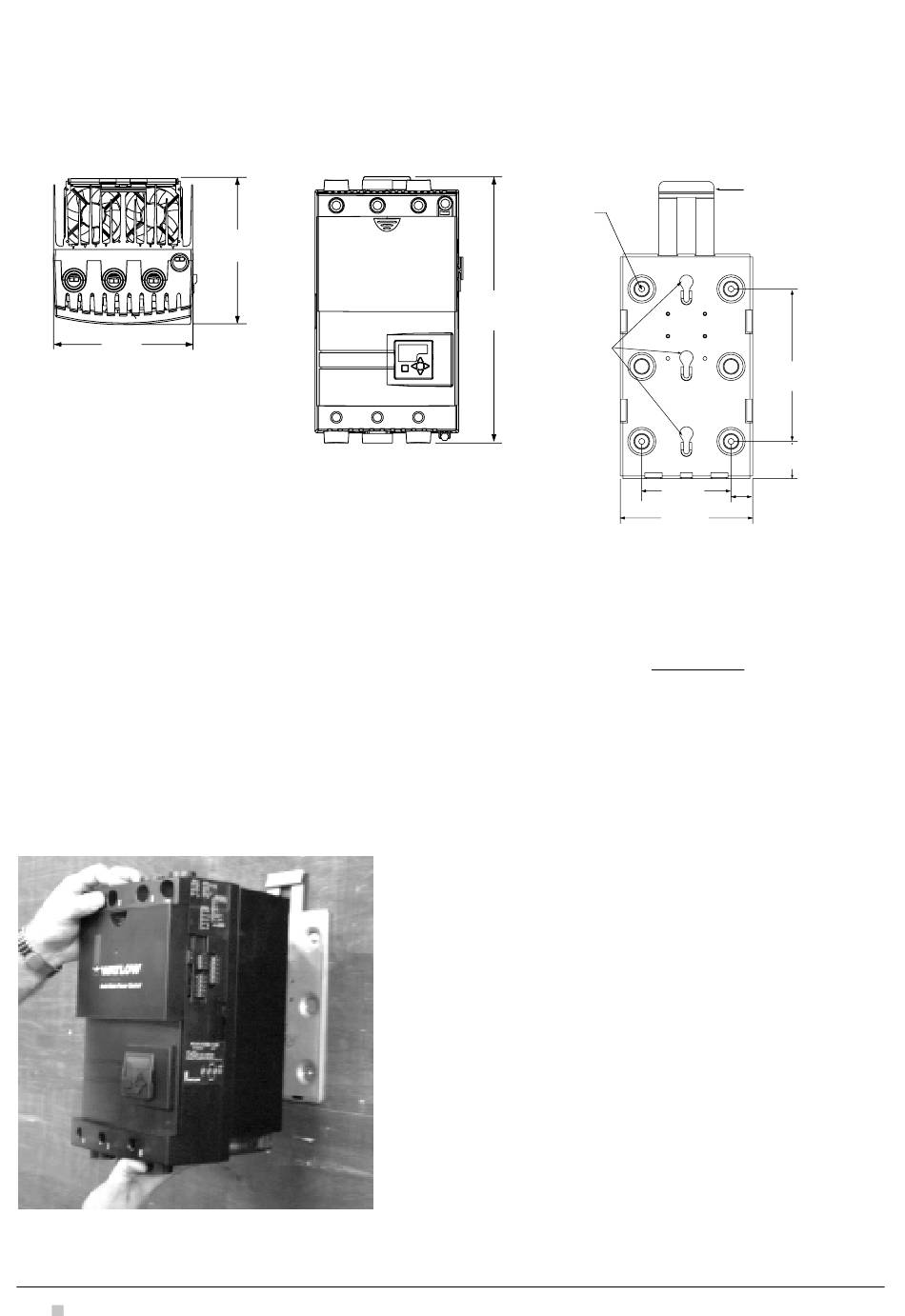

Figuur 2.2a — Afmetingen Power Series.
Montage van de
spanningsregelaar
OPMERKING: De Power Series spanningsregelaar moet verticaal gemonteerd worden. Wanneer meerdere units in één omkasting
ondergebracht worden, dient men deze zo mogelijk naast elkaar te monteren. Wanneer ze boven elkaar gemonteerd worden, dient
men te zorgen voor een voldoende onderlinge afstand en ventilatie. Zie Richtlijnen Omkasting op pagina 2.3.
1.
Bepaal de plaats op het paneel waar de Power Series spanningsregelaar gemonteerd wordt en sla of boor gaten
voor de vier montageschroeven, zoals aangegeven in de bovenstaande tekening. Het montagepaneel kan als
sjabloon gebruikt worden.
2.
Bevestig het Power Series montagepaneel met vier schroeven (standaard meegeleverd, schroef minimaal 0,19mm
[nr. 10], schroef maximaal 6 mm [1/4 in.]).
3.
Zorg dat de koppen van de borstschroeven aan de achterkant van het Power Series koelblok samenvallen met de
sleutelgaten op het montagepaneel. Druk de Power Series in de openingen en vervolgens naar beneden totdat deze
op zijn plaats klikt. De montage is klaar.
Figuur 2.2b — Installatie van de spanningsregelaar.
2.2
Installatie
Power Series vooraanzicht
1
200mm
(7.9 in.)
Power Series
Solid State Power Control
4
5
Montageopeningen (4)
2
3
(0.27 in.)
354mm
(14.0 in.)
Sleutelgaten
6
Power Series montageplaat
7mm
102mm
(4.00 in.)
151mm
(5.93 in.)
Watlow Power Series
Ontgrendelingslip
178mm
(7.00 in.)
39mm
(1.53 in.)
25mm
(0.97 in.)
