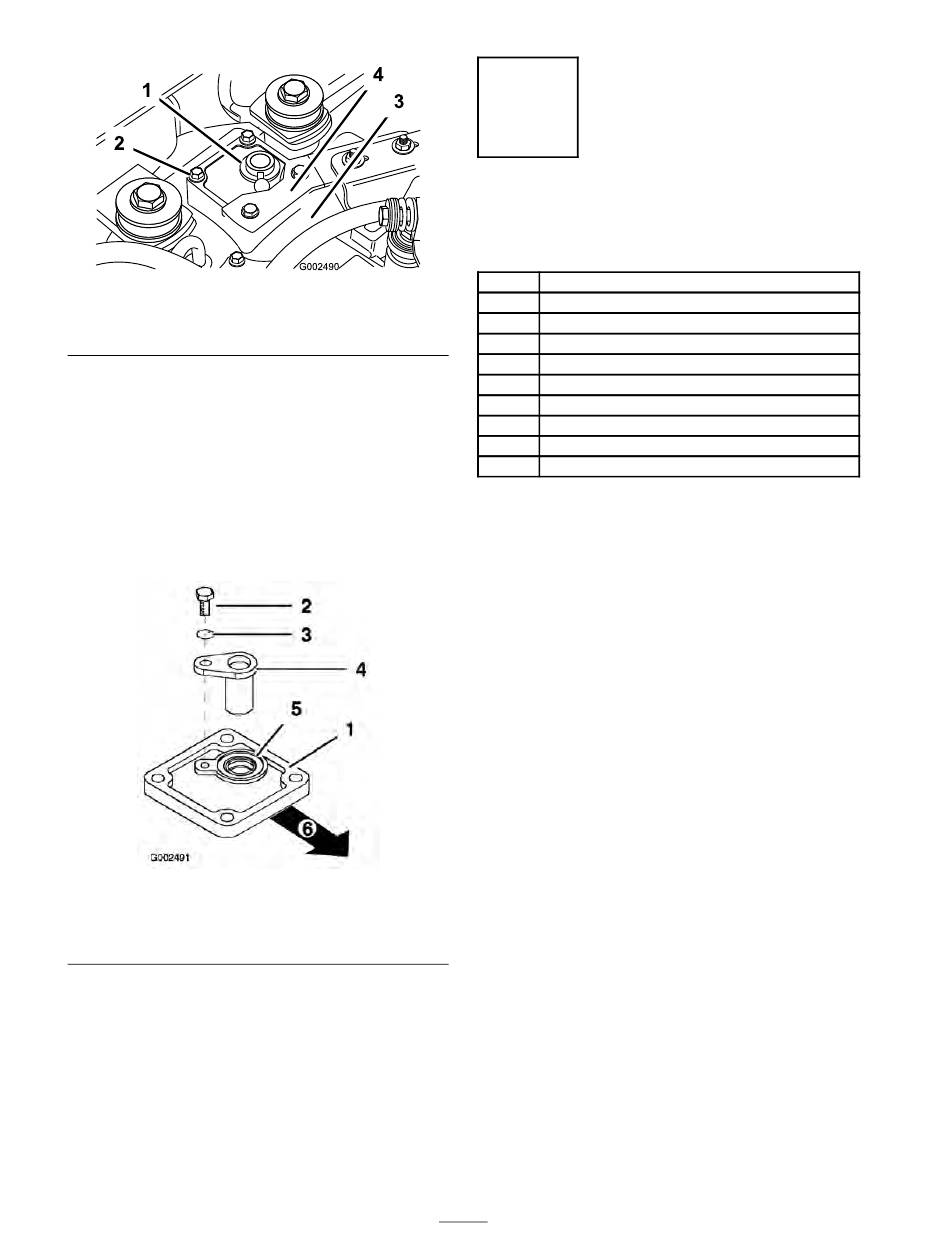

Figuur 5
1. Kap
2. Bout
2. Breng het RTV-afdichtmiddel aan op het
nieuwe scherm voordat u deze monteert op
het transaxle-huis.
3. Monteer de nieuwe kap op het transaxle-huis
met behulp van de vier bouten die u hebt
verwijderd bij Stap 1 (Figuur 6). De kap is in
de juiste positie gemonteerd als afdichting naar
boven wijst en is gekeerd naar de linkerkant
van de machine.
Figuur 6
1. Kap
2. Schroef (M6 x 1,00 x 12)
3. Veerring (M6)
4. Monteer de tandwieltandsensor met behulp
van de schroef (M6 x 1,00 x12) en de veerring
(M6) zoals wordt getoond in Figuur 6.
5. Monteer de beugel van de geluiddemper op de
nieuwe kap.
6. Monteer de aftakas. Raadpleeg de
Montage-instructies voor meer informatie.
3. Transaxle-huis
4. Beugel van geluidsdemper
4. Tandwieltandsensor
5. Afdichting
6. Gericht naar voorkant
4

Montage van de kabelboom

Benodigde onderdelen voor deze
stap:
1
Zekeringhouder
1
Zekering (10 A)
2
Thermische onderbreker (30 A)
1
Zeskantige schroef (#10-24 x 3/4 inch)
1
Kruiskopschroef (#10-24 x 3/4 inch)
2
Borgmoer (#10-24)
1
Kabelboom
1
Sterveerring
8
Draadbanden
1
Zekeringsticker
Procedure
1. Verwijder de schroeven waarmee de voorkap is
bevestigd aan het frame. Maak de kabelboom
los die is bevestigd aan de koplampen.
Verwijder de kap zodat u bij de elektrische
bedrading kunt komen.
2. Neem de kabelboom en de zekeringhouder
(geleverd bij de losse onderdelen).
3. Draai de twee schroeven uit de aanwezige
zekeringhouder en schuif de nieuwe
zekeringhouder in de groeven van de
aanwezige zekeringhouder.
4. Bevestig de kabelboom aan de zekeringhouder
door de gemerkte kabels in de kabelboom te
verbinden met de corresponderende stekkers
op de achterkant van de zekeringhouder
(Figuur 7).
16
