3. Smeer vloeibare zeep op de ribbel van
de T-verbindingen op beide verlengstukken
(Figuur 29). Schuif de slang van het verlengstuk
van de spuitboom over de ribbel en zet deze
vast met een klem.

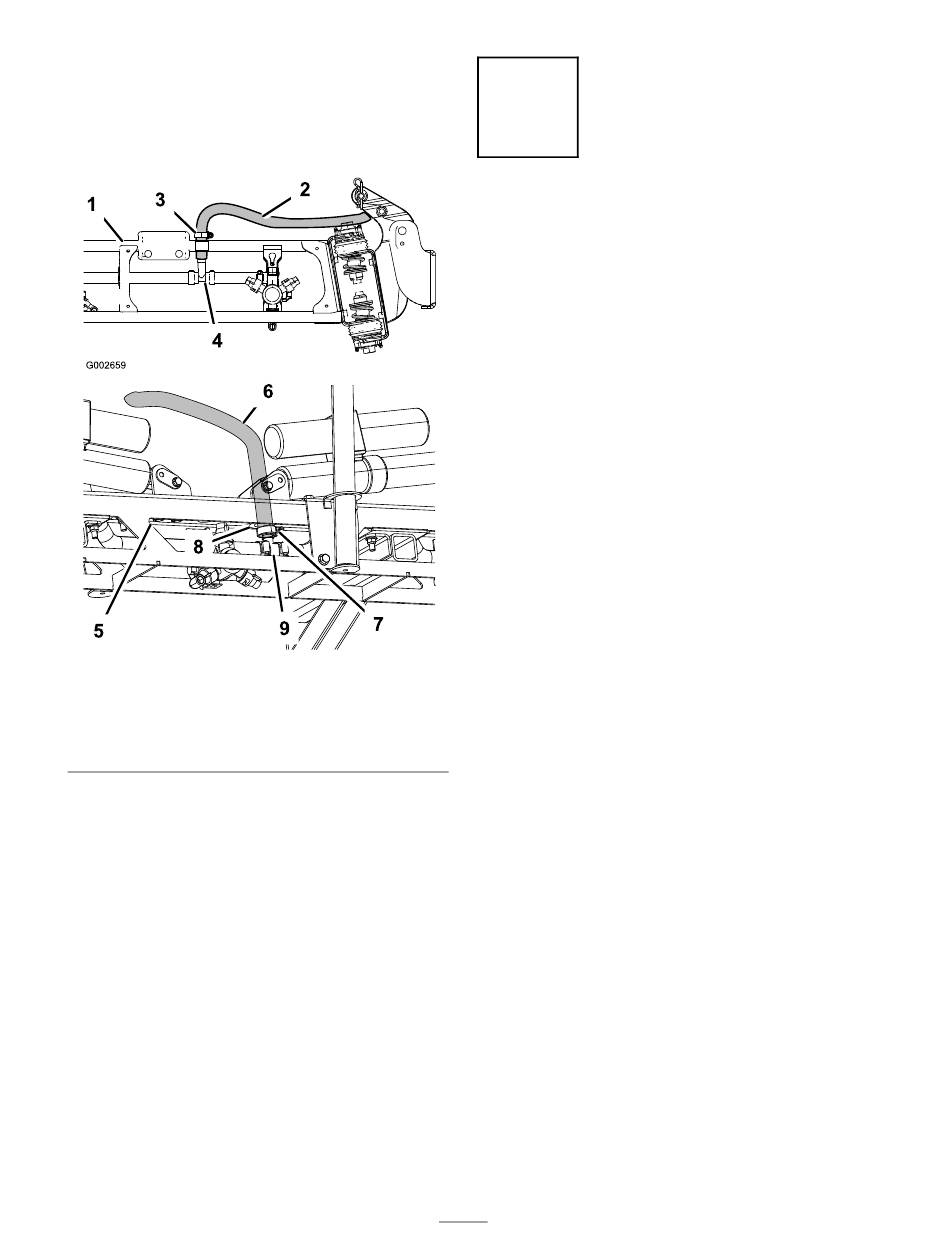

Figuur 29
1. Verlengstuk van spuitboom 6. Spuitboomslang
2. Spuitboomslang
3. Klem
4. T-verbinding
5. Middelste spuitboom
4. Smeer vloeibare zeep op de ribbel van de
T-verbinding van de middelste spuitboom ()
5. Leid de slang van de middelste spuitboom
door de van een doorvoertule voorziene
opening in de middelste spuitboom. Schuif de
toevoerslang van de middelste spuitboom over
de ingezeepte ribbel en zet deze vast met een
slangklem
7. Klem
8. Doorvoertule
9. T-verbinding
13
De spuitdoppen monteren
Geen onderdelen vereist
Procedure
De spuitdoppen waarmee u chemische stoffen
spuit, zijn verschillend, afhankelijk van de
benodigde gebruiksdosis; daarom worden de
spuitdoppen niet geleverd bij de machine. Om de
goede spuitdoppen te verkrijgen, dient u contact
op te nemen met een erkende Toro-dealer en deze
de volgende informatie te verschaffen:
• De aanbevolen gebruiksdosis in Amerikaanse
gallons per acre, Amerikaans gallons per per
1000 sq ft of liters per hectare.
• De beoogde rijsnelheid van de machine in
mijlen of kilometers per uur.
• De afstand tussen de spuitdoppen (normaal
50 cm).
Om een spuitdop te monteren, gaat u volgt te
werk:
1. Schroef of steek de spuitdop met een pakking
in de aansluiting voor de spuitdop.
2. Schuif de aansluiting van de spuitdop op een
fitting op een spuitdoppenhouder.
3. Draai de spuitdop rechtsom totdat de nokken
op de aansluiting vastklikken.
4. Controleer of de opening van de spuitdop.
Raadpleeg de Montage-instructies bij de spuitdoppen
voor meer informatie.
