1. Verwijder de gaffelpen en de borgpen waarmee
de bedieningskast wordt bevestigd aan het
tankframe.
2. Monteer de bedieningskast, met de
bedieningsorganen gericht naar de bestuurder,
op de bevestigingsplaat met behulp van de
gaffelpen en de borgpen, die u eerder hebt
verwijderd.
3. Monteer de knop om de bedieningskast te
stabiliseren. Met de hand aandraaien.
4. Bevestig de Spray Pro-sticker op de monitor
(Figuur 22).

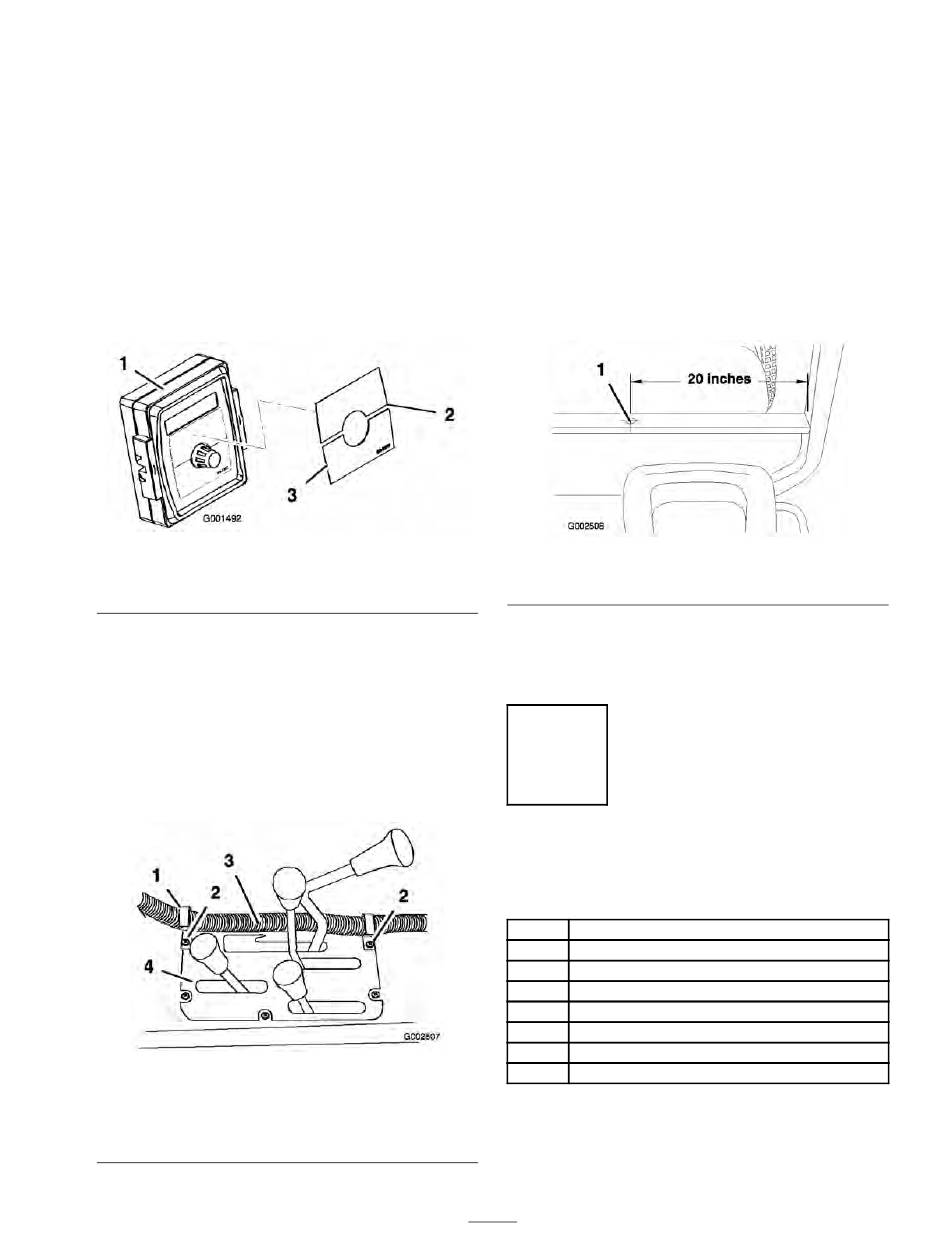

Figuur 22
1. Spray Pro-monitor
2. Sticker, bovenste helft
Opmerking: Plaats de sticker zoals wordt
getoond in Figuur 35.
5. Verbind de kabelboom van het tankframe met
de voedingsconnector van het spuitsysteem.
6. Monteer de twee J-clips in het middelste
bedieningspaneel bij de punten die zijn
aangegeven in Figuur 23 met behulp van de
aanwezige schroeven.
Figuur 23
1. J-clip
2. Aanwezige schroeven
3. Sticker, onderste helft
3. Kabelboom van
bedieningskast
4. Middelste bedieningspa-
neel
7. Monteer een J-clip in de kap van de
omkiepbeveiliging achter de bestuurder met
behulp van een bout (1/4 x 1 inch) en een
moer (1/4 inch). Het gat bevindt zich op de
middellijn, ongeveer 50 cm vanaf de rand van
de kap van de omkiepbeveiliging aan de kant
van de bestuurder.
Opmerking: Indien een gat ontbreekt,
moet u er een boren. Boor een gat van
1/4 inch in het oppervlak van de kap op de
middellijn, ongeveer 50 cm vanaf de rand aan
de kant van de bestuurder (Figuur 24).
Figuur 24
1. Boorgat (1/4 inch)
8. Bevestig de kabelboom van de bedieningskast
aan het bedieningspaneel en de kap van de
omkiepbeveiliging met behulp van J-clips.
11
Spuitbomen monteren
Benodigde onderdelen voor deze
stap:
1
Middelste spuitboom
10
Bout (3/8 x 1-1/4 inches)
10
Borgmoer (3/8 inch)
2
Transporthouder van spuitbomen
4
Bout (1/2 x 1-1/4 inches)
4
Flensmoer (1/2 inch)
1
Verlengstuk van linker spuitboom
1
Verlengstuk van rechter spuitboom
Procedure
1. Haal de middelste spuitboom uit de verpakking.
23
