Inhoudsopgave
7
Montage van de
bevestigingsbeugels van
het werktuig
Benodigde onderdelen voor deze
stap:
2
Bevestigingsbeugels
Procedure
1. Verwijder de twee achterste bouten en
flensmoeren op de beugel van de hefcilinder.
Bewaar de bevestigingen voor toekomstig
gebruik.
2. Monteer de bevestigingsbeugels van het
werktuig met behulp van de twee bouten en
flensmoeren die u eerder hebt verwijderd
(Figuur 15).

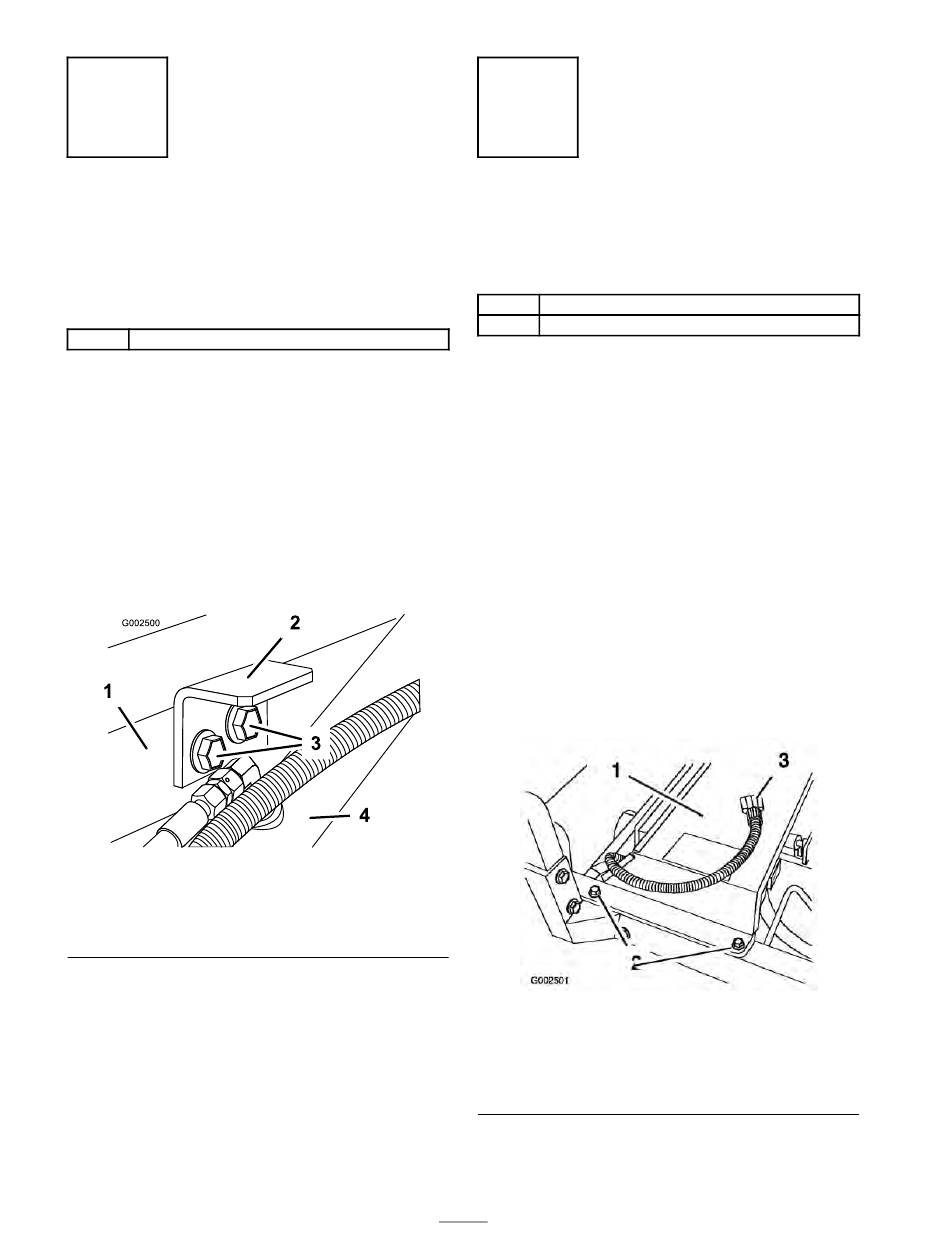

Figuur 15
Linkerkant getoond
1. Beugel van de hefcilinder
2. Bevestigingsbeugel
3. Herhaal de procedure om de bevestigingsbeugel
te monteren aan de andere kant.
3. Bouten
4. Hefcilinder
8
Montage van het
radiatorscherm
Benodigde onderdelen voor deze
stap:
1
Radiatorscherm
4
Bout (1/4 x 3/4 inch)
Procedure
Het radiatorscherm wordt geleverd met een extra
paneel dat wordt gemonteerd op voertuigen met
luchtkoeling. Als het scherm wordt gemonteerd
op een voertuig met vloeistofkoeling, moet het
extra paneel worden verwijderd.
1. Zoek de voedingsconnector van het
spuitsysteem op de kabelboom, die u eerder
hebt gemonteerd.
2. Monteer het radiatorscherm op de radiator van
de machine (Figuur 16).
Belangrijk: Leid de voedingsconnector
van het spuitsysteem naar de voorkant
van de machine en zorg ervoor dat de
connector niet bekneld raakt onder het
radiatorscherm.
Figuur 16
Linkerkant getoond
1. Radiatorscherm
2. Bout (3/8 x 1 inch)
3. Zet het scherm vast aan het frame met behulp
van vier bouten (3/8 x 1 inch).
20
3. Voedingsconnector van
spuitsysteem
