de bevestigingsplaten van de laadbak, door de
pennen naar binnen te drukken (Figuur 3).
4. Verwijder de lynch-pennen en de gaffelpennen
waarmee de draaibeugels zijn bevestigd aan de
framebalken (Figuur 4)

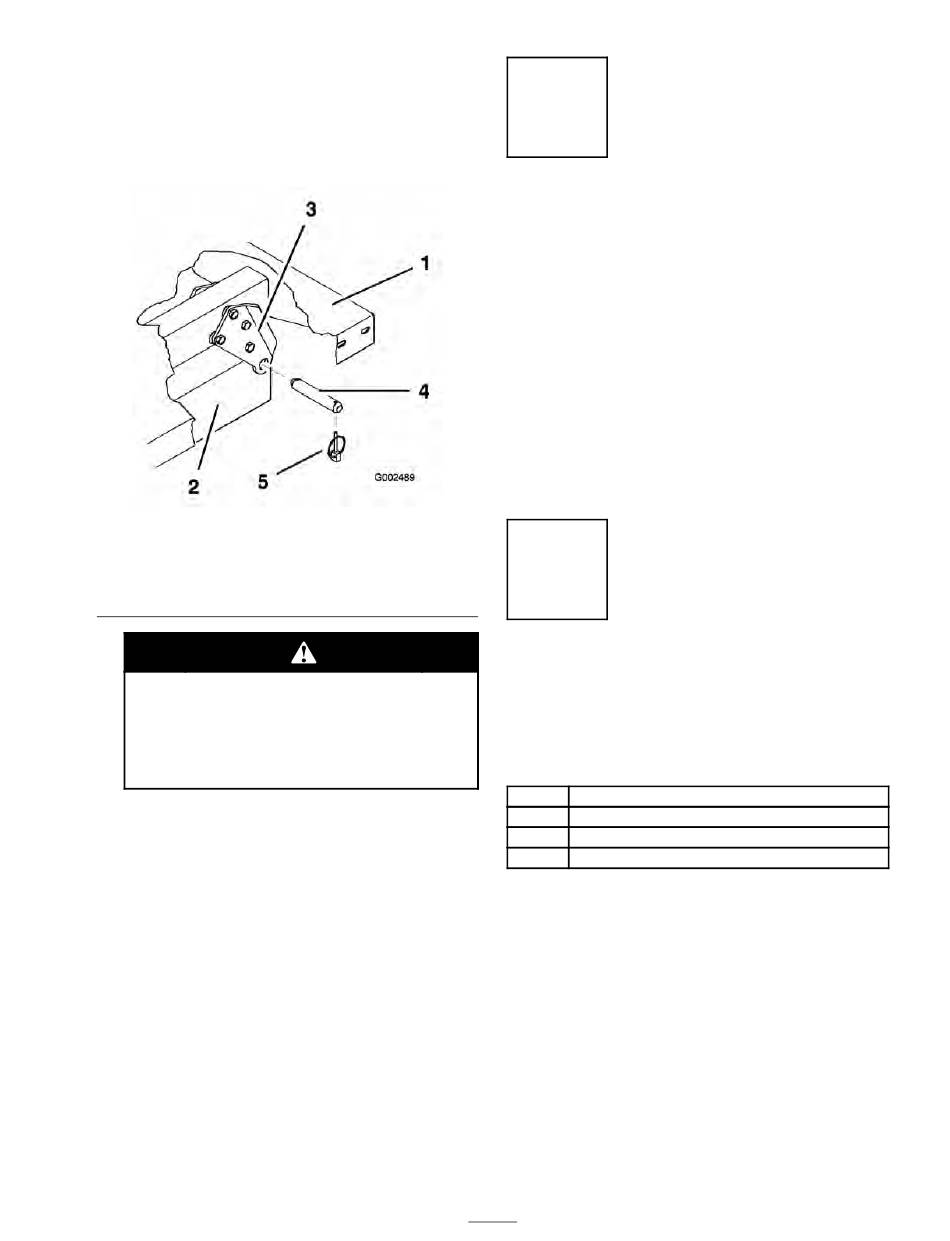

Figuur 4
1. Linkerhoek van achterzijde
van laadbak
2. Framebalk van machine
3. Draaiplaat
Een complete laadbak weegt ongeveer
95 kg: probeer daarom de laadbak niet in
uw eentje te monteren of te verwijderen.
Doe dit met twee of drie andere personen
of gebruik een bovenloopkraan.
5. Til de laadbak van de machine.
6. Bewaar de cilinders in de opslagklemmen.
Zet de hydraulische hefinrichting vast met de
vergrendelingshendel op de machine om te
voorkomen dat de hefcilinders per ongeluk
naar buiten schuiven.
4. Gaffelpen
5. Lynchpen
2
De Workman®
gebruiksklaar maken
Geen onderdelen vereist
Procedure
1. Parkeer de machine in een veilige werkruimte
met een hefinstallatie binnen bereik.
2. Zet de motor af en verwijder het
contactsleuteltje.
3. Maak de minkabel van de accu los van de
accupool.
Opmerking: Dit is een veiligheidsmaatregel
omdat een kabelboom moet worden gemonteerd.
3
Montage van de
snelheidssensor van de
machine
Benodigde onderdelen voor deze
stap:
1
Scherm
1
Tandwieltand-set
1
Schroef (M6 x 1 inch x 12)
1
Veerring (M6)
Procedure
Belangrijk: De snelheidssensor moet
worden gemonteerd vóór de montage van
de aftakas. Als de aftakas al is gemonteerd,
moet u deze eerst verwijderen. Raadpleeg de
Montage-instructies voor de aftakas voor meer
informatie over verwijdering en montage van
de aftakas.
1. Verwijder de vier bouten waarmee de kap
is bevestigd aan de bovenkant van het
transaxle-huis (Figuur 5). Verwijder de beugel
van de geluidsdemper.
