uw eentje te monteren of te verwijderen. Gebruik
een takel of doe dit met 2 of 3 andere personen.
8. Bewaar de cilinders in de opslagklemmen.
9. Zet de hydraulische hefinrichting vast in de
vergrendelde stand; zie .
Opmerking: Vergrendel de hendel om te voorkomen
dat de hefcilinders uitschuiven.
De volledige laadbak plaatsen
Gewicht van complete laadbak: ongeveer 147,5 kg
Opmerking: Als de zijkanten van de laadbak worden
gemonteerd op de dieplader, verdient het aanbeveling deze te
monteren voordat de laadbak op de machine wordt geplaatst.
Opmerking: Zorg ervoor dat de achterste draaiplaten
zijn bevestigd aan het frame van de laadbak/balk zodat het
achterste uiteinde naar achteren draait
1. Linkerhoek van achterzijde
van laadbak
2. Framekanaal
3. Draaiplaat
Opmerking: Plaats de afstandsbeugels en de stootblokken
(Figuur
44) met de koppen van de slotbouten aan de
binnenzijde van de machine.
(Figuur
43).

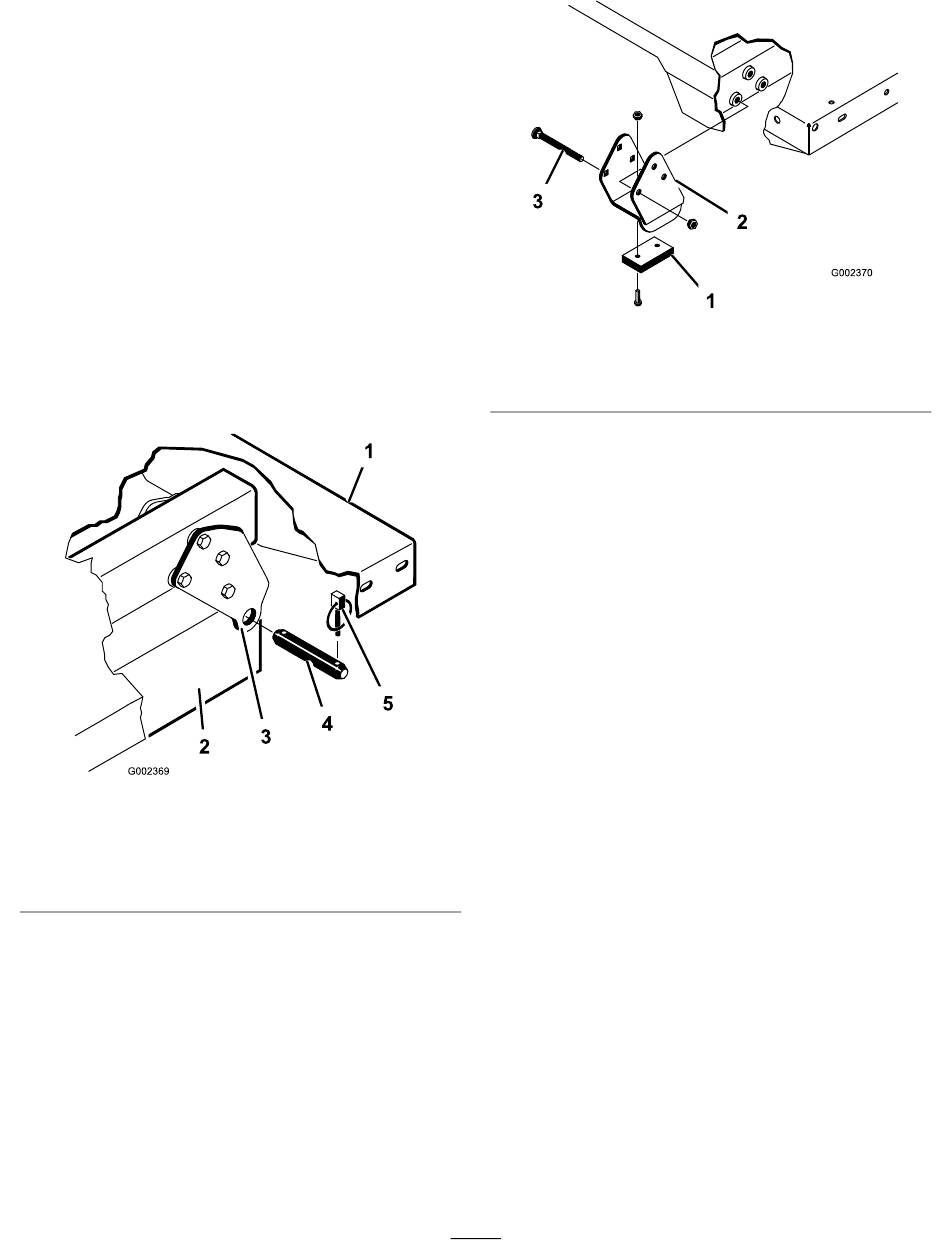

Figuur 43
4. Gaffelpen
5. Lynchpen
1. Stootblok
2. Afstandsbeugel
1. Controleer of de hefcilinders volledig zijn
teruggetrokken.
2. Plaats de laadbak voorzichtig op het frame van de
machine en lijn daarbij de openingen van de achterste
draaiplaat van de laadbak uit met de openingen in de
achterste framebalk en monteer 2 gaffelpennen en
lynchpennen
(Figuur
Belangrijk: Een complete laadbak weegt
ongeveer 147,5 kg: probeer de laadbak dus niet in
uw eentje te monteren of te verwijderen. Gebruik
een takel of doe dit met 2 of 3 andere personen.
3. Laat de laadbak zakken en zet beide uiteinden
van de cilinderstang vast in de juiste sleuven in de
bevestigingsplaten van de laadbak met een gaffelpen
en een lynchpen.
Opmerking: U moet mogelijk de motor starten om
de cilinders naar buiten te schuiven of in te trekken
zodat ze uitgelijnd zijn met de openingen. Houd uw
vingers uit de buurt!
4. Monteer de gaffelpen vanaf de buitenkant van de
laadbak met de lynchpen naar buiten
Opmerking: De achterste sleuven zijn bestemd voor
de montage van de volledige laadbak en de voorste
sleuven voor de montage van een 2/3 laadbak.
Opmerking: U kunt de ongebruikte sleuf afsluiten
met een bout en een moer om vergissingen bij de
montage te voorkomen.
5. Start de motor en haal de laadbak op met behulp van
de hydraulische hefhendel.
6. Laat de hefhendel los en zet de motor af.
7. Monteer de laadbakbeveiliging om te voorkomen
dat de laadbak per ongeluk omlaag komt. Zie
laadbakbeveiliging gebruiken (bladz.
40
Figuur 44
3. Slotbout
44).
(Figuur
39).
44).
De
