Inhoudsopgave
1. Zeskantbouten met ring
(1/4 x 1 inch)
2. Deksel van transmissie
3. Drijfriem
2. Duw het deksel naar voren tot u de aandrijfriem kunt
zien
(Figuur
73).
3. Controleer de schuin aflopende vlakken van de primaire
koppeling op tekenen van beschadiging
Opmerking: Als de vlakken van de primaire
koppeling zijn beschadigd, moet u de primaire
koppeling vervangen. Neem contact op met een
erkende servicedealer of distributeur.
4. Controleer de aandrijfriem op ontbrekende of
beschadigde tandwielen
Opmerking: Als er tandwielen van de aandrijfriem
ontbreken of beschadigd zijn, moet u de aandrijfriem
vervangen.
5. Meet de riem en noteer de breedte van de riem
73).
Opmerking: Als de riembreedte 29,5 mm of minder
is, moet u de riem vervangen
6. Lijn de openingen in het deksel van de transmissie uit
met de openingen in de bevestigingsplaat
7. Bevestig het deksel op de bevestigingsplaat
met de 9 zeskantbouten met ring (1/4 x 1 inch) die u
hebt verwijderd in stap 1. Draai de bouten vast met
10,2 tot 12,4 N·m.
De koppelingen schoonmaken
Onderhoudsinterval: Om de 400 bedrijfsuren

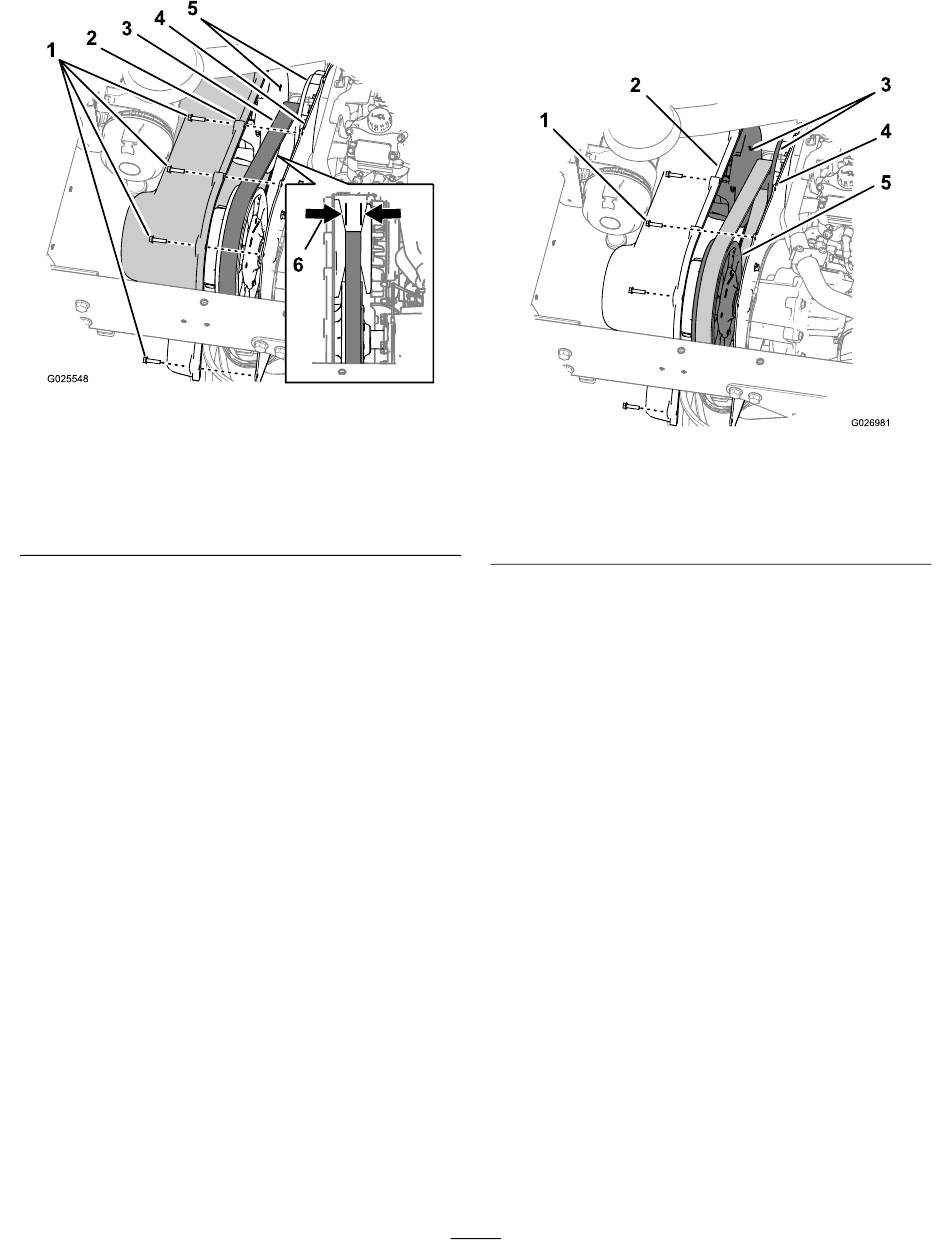

Figuur 73
4. Bevestigingsplaat
5. Schuin aflopende vlakken
(primaire koppeling)
6. Riembreedte: vervangen
bij 29,5 mm of minder
(Figuur
(Figuur
73).
(Figuur
73).
(Figuur
(Figuur
1. Verwijder de 9 zeskantbouten met ring (1/4 x 1 inch)
waarmee het deksel van de transmissie is bevestigd aan
de bevestigingsplaat van de transmissie
1. Zeskantbouten met ring
(1/4 x 1 inch)
2. Deksel van transmissie
3. Primaire koppeling
2. Verwijder bij de primaire en secundaire koppelingen
ophopingen van vuil en modder met water, en droog
meteen met perslucht om overtollig water en vuil weg
73).
te blazen.
3. Verwijder resterend vuil met een sneldrogende
contactreiniger of remreiniger.
Opmerking: Opmerking: Verwijder het vuil in en
rond bewegende delen.
4. Als er een ophoping van vuil is rond de riem of langs
de koppelingsas, gebruik dan een schuursponsje of een
soortgelijk product om de ophoping te verwijderen.
5. Lijn de openingen in het deksel van de transmissie uit
met de openingen in de bevestigingsplaat
(Figuur
6. Bevestig het deksel op de bevestigingsplaat
met de 9 zeskantbouten met ring (1/4 x 1 inch) die u
hebt verwijderd in stap 1. Draai de bouten vast met
10,2 tot 12,4 N·m.
73).
Onderhoud van het
73)
differentieel en de assen
Differentieelolie verversen
Type olie: 80W90 API GL-5
Hoeveelheid olie: 550 ml
53
(Figuur
Figuur 74
4. Bevestigingsplaat
5. Secundaire koppeling
(Figuur
(Figuur
74).
74).
74)
