ZAS3
4.4
Bevestiging van de kabel op de beschermbeugel
De aandrijving wordt met gemonteerde kabelbeschermbeugels (1) en houders van
kabelbeschermbeugels geleverd.
"
Stel de kabelbeschermbeugel (1) door deze te draaien zodanig in dat de afstand tussen kabel en
kabelbeschermbeugel aan de ingang en uitgang van de kabel van de tractieschijf zo klein mogelijk
is (1 - 2 mm).
"
Bevestigingsschroeven (2) en kabelbeschermbeugel (1) met vorksleutel SW 13 instellen.
"
Pas bij dwarstrekbelasting de positie van de kabelbeschermbeugels (1) aan de gewijzigde
kabeltrekrichting aan door een geschikte montage van de houders van de
kabelbeschermbeugels (3) op het transmissiehuis.
Voorzichtig!
"
Voor machines met kabelingangsrichting van 0-90° via het horizontale niveau (voorbeeld:
VOORZICHTIG!
machineplaatsing onder of boven ernaast) is een extra kabelbescherming nodig die het
binnendringen van vreemde voorwerpen tussen kabel en groef voorkomt.
A-TBA13_04-NL

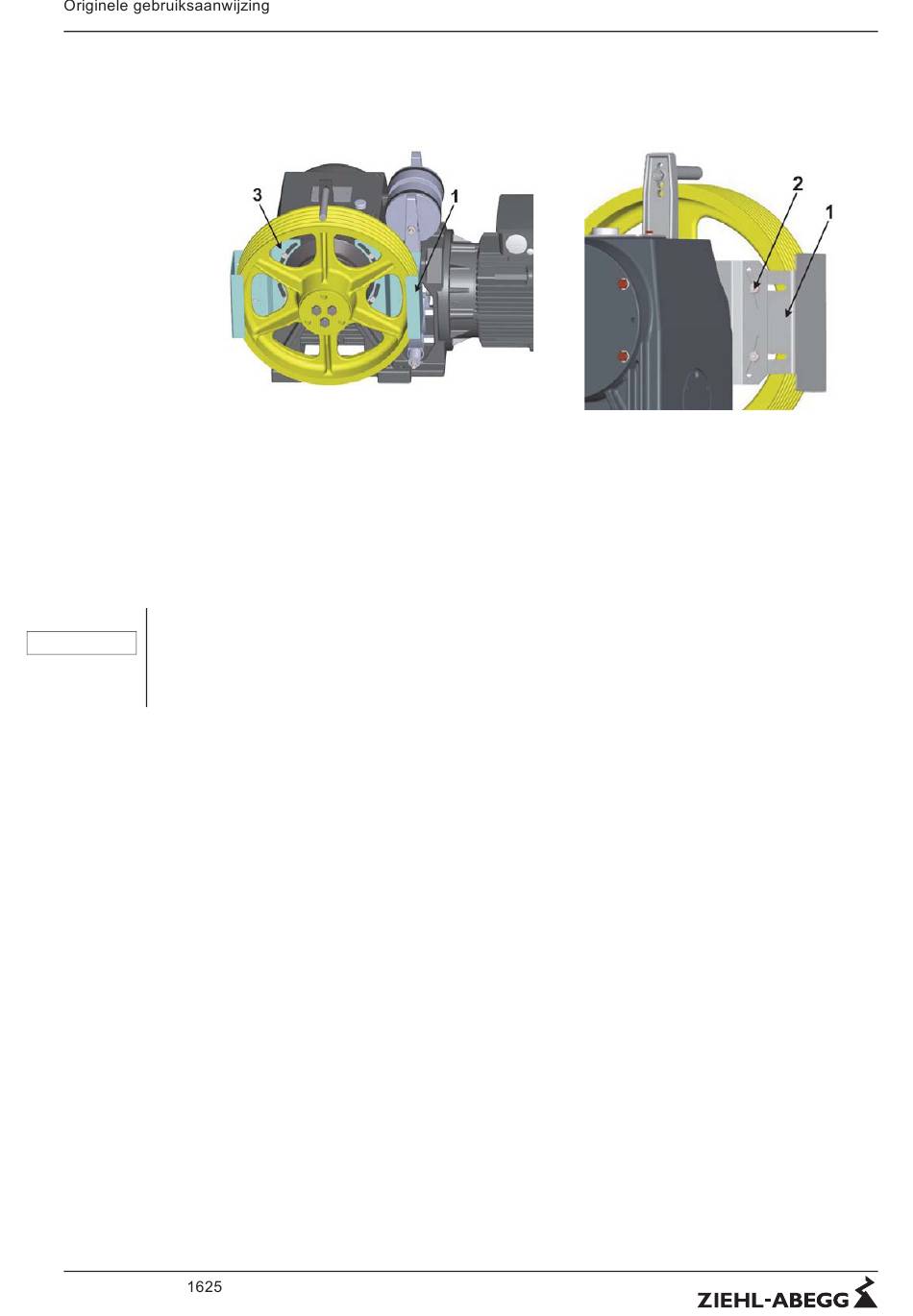

Afbeelding 4.4.1: Tractieschijf met ingrijpbeveiliging voor
1 Kabelbeschermbeugel
3 Houder kabelbeschermbeugel
Afbeelding 4.4.2: Tractieschijf met ingrijpbeveiliging achter
1 Kabelbeschermbeugel
2 Zeskante schroef en zeskante moer
Art.-nr. 01009067-NL
11/64
Mechanische installatie
