ZAS3

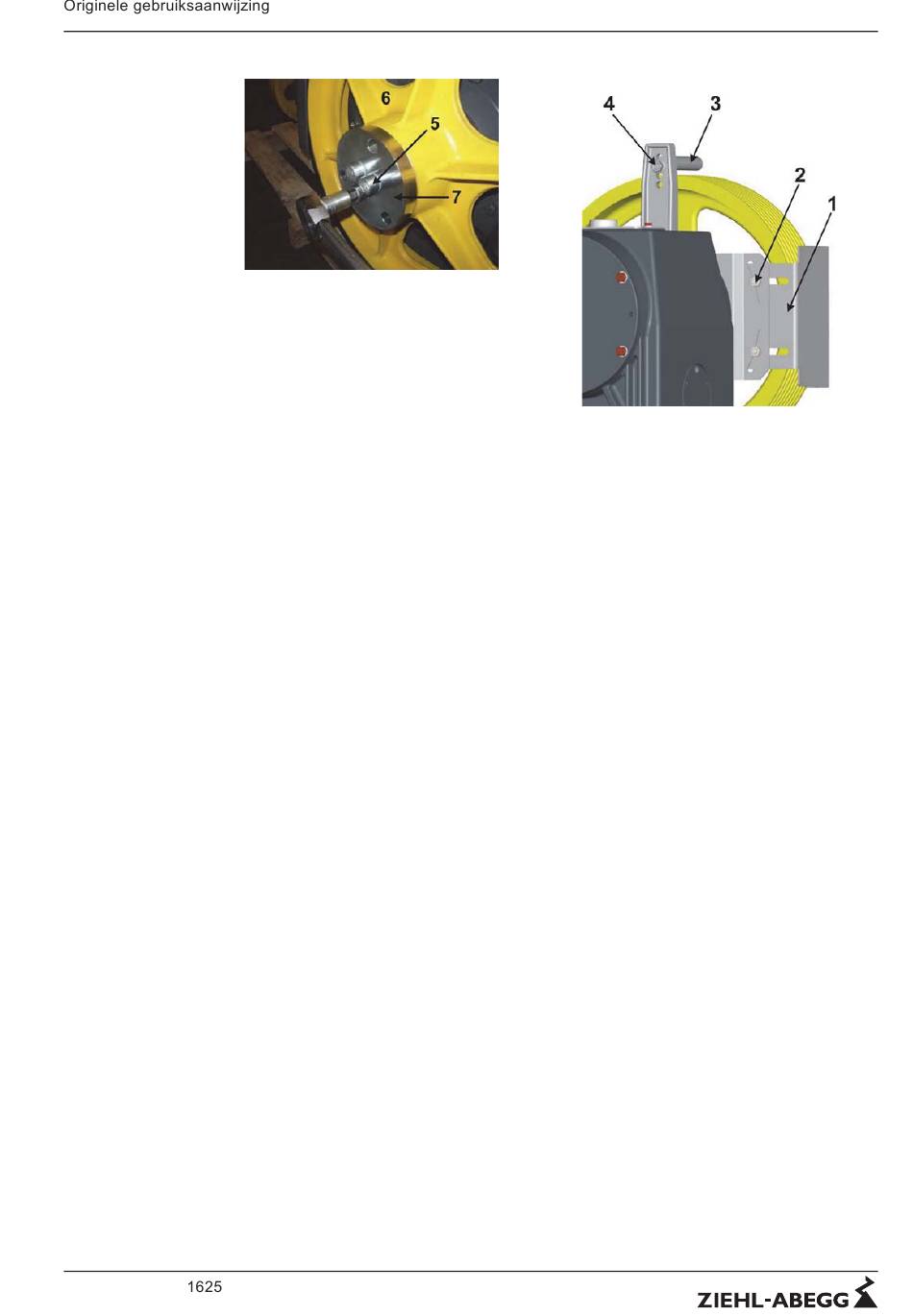

Afbeelding 8.3.1.3.3: Montage tractieschijf
5 Bevestigingsschroeven
6 Tractieschijf
7 Frontplaat
4. De frontplaat (7) in elk geval met drie nieuwe bevestigingsschroeven M20 x 50 (5) op binnenste
gatencirkel van de tractieschijf-as (8) schroeven. De bevestigingsschroeven van Loctite 243 of een
dergelijk product voorzien.
Borgschijven DIN 6796 niet vergeten!
5. Bevestigingsschroeven (5) gelijkmatig met een momentsleutel met binnenzeskant SW 17 in drie
trappen aanhalen:
Aanhaalmoment trap 1: 100 Nm
Aanhaalmoment trap 2: 250 Nm
Aanhaalmoment trap 3: 390 Nm
6. Bevestigingsschroeven (5) van verzegelingslak voorzien.
7. Bouten (3) en moeren (4) van de kabel afspringbeveiliging positioneren en aanhalen.
8. Kabelbeschermbeugel (1) met vorksleutel SW 13 monteren.
A-TBA13_04-NL
Afbeelding 8.3.1.3.4: Tractieschijf met ingrijpbeveiliging
achter
1 Kabelbeschermbeugel
2 Zeskante schroef en zeskante moer
3 Bout van de kabel afspringbeveiliging
4 Zeskante moer
Art.-nr. 01009067-NL
35/64
Onderhoud en instandhouding
