ZAS3
Voorzichtig!
"
Er mag geen spanning groter dan 2,5 V op de koude geleiders worden gelegd!
VOORZICHTIG!
"
Vochtige wikkelingen kunnen kruipstroom, overslag en doorslag tot gevolg hebben. De
isolatieweerstand van de wikkeling van de standaard moet minstens 1,5 Megaohm bij motoren
220 V - 1000 V bedragen gemeten bij een wikkelingtemperatuur van 20 °C. Bij geringe waarden is
een droging van de wikkeling noodzakelijk.
Mechanische aansluitvoorwaarden
Ingangsstroom van de
5.4
Aansluiting impulsgever
Voorzichtig!
" "
Raak de aansluitcontacten aan de impulsgever of aan de kabel nooit aan! De elektronica kan door
VOORZICHTIG!
statische oplading worden vernield.
"
De impulsgever bevat componenten die door elektrostaticiteit in gevaar worden gebracht. Voor het
aanraken moet het eigen lichaam worden ontladen. Dit kan gebeuren door direct van tevoren een
geleidend, geaard voorwerp aan te raken (bijvoorbeeld blanke metalen schakelkastdelen).
"
ZIEHL-ABEGG SE impulsgever met kabel en passende aansluitstekker gebruiken.
A-TBA13_04-NL
motor
[A]
tot 10
> 10 - 20
> 20 - 25
> 25 - 35
> 35 - 50
> 50 - 63
> 63 - 80
> 80 - 100
> 100 - 125
> 125 - 160
changing of the direction of rotation by
exchanging of 2 phases
Drehrichtungsänderung durch vertauschen
von 2 Phasen
L1
U1
L2
V1
L3
W1
L1
U1
L2
V1
L3
W1
M38=312-001/002

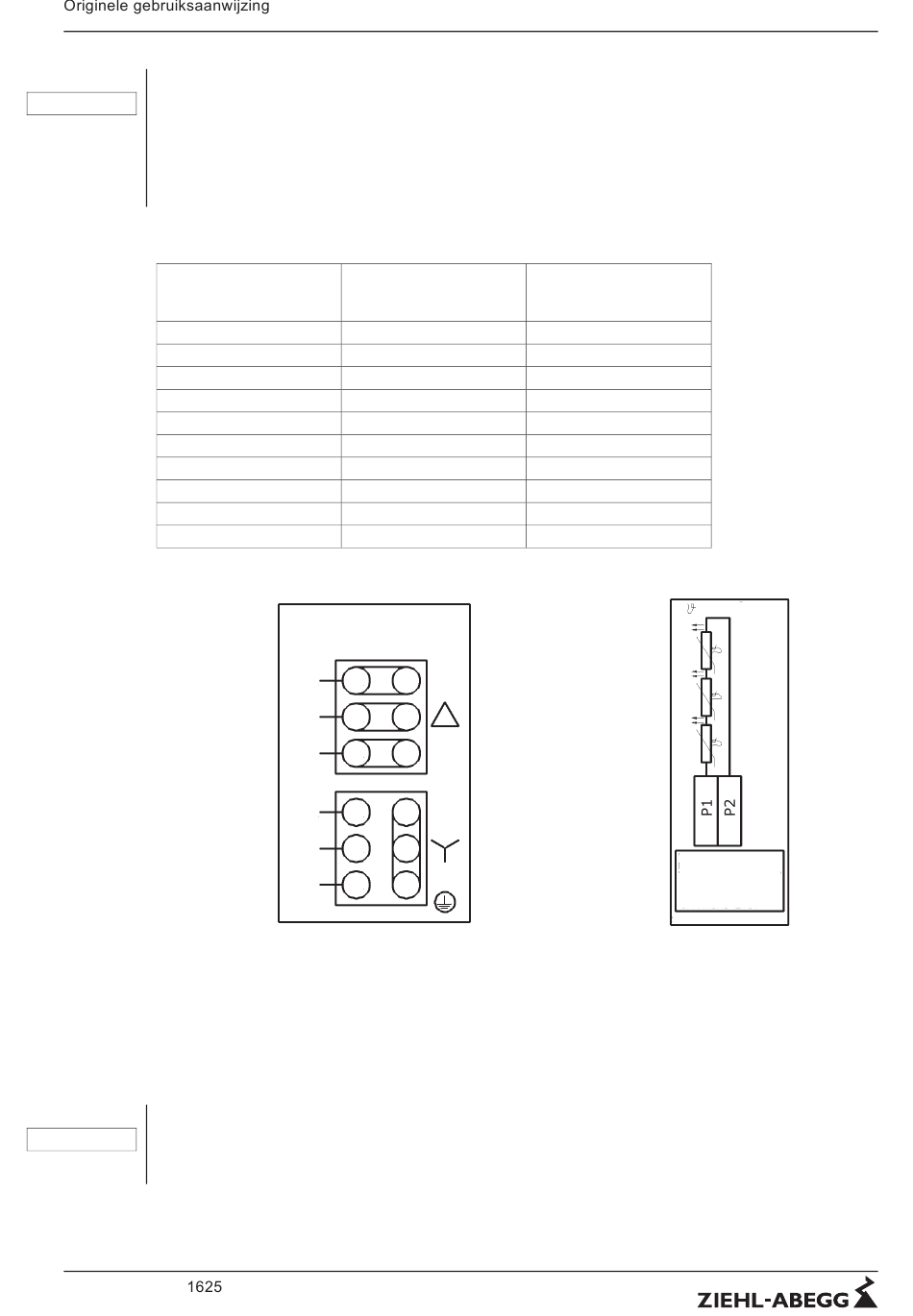

Figuur 5.3.1: Schakelschema motor
Toegelaten aandraaimoment voor de M6 bouten: 3 Nm
Toegelaten aandraaimoment voor de M8 bouten: 6 Nm
Toegelaten aandraaimoment voor de M10 bouten: 10 Nm
Toegelaten aandraaimoment voor de M12 bouten:
15,5 Nm
Klembord
M6
M6
M6
M6
M8
M8
M8
M10
M10
M12
W2
U2
V2
W2
U2
V2
Figuur 5.3.2: Schakelschema motorbescherming
Art.-nr. 01009067-NL
17/64
Elektrische installatie
Schroefdraad
M20
M25
M32
M32
M40
M40
M50
M50
M63
M63
> 160° C
Thermistor maximum
test voltage 2,5 V
Kaltleiter max.
Prüfspannung 2,5 V
S4=007-041
