Instellen van de bewaking van de remventilatie van de bedrijfsrem
De bewaking van de remventilatie wordt in de fabriek ingesteld. Er moet ter plaatse een
functiecontrole worden uitgevoerd. De bewaking van de remventilatie dient ter controle van de functie
van de bedrijfsrem, niet voor de bewaking van de slijtage van de remhendel met geïntegreerde
remvoering.

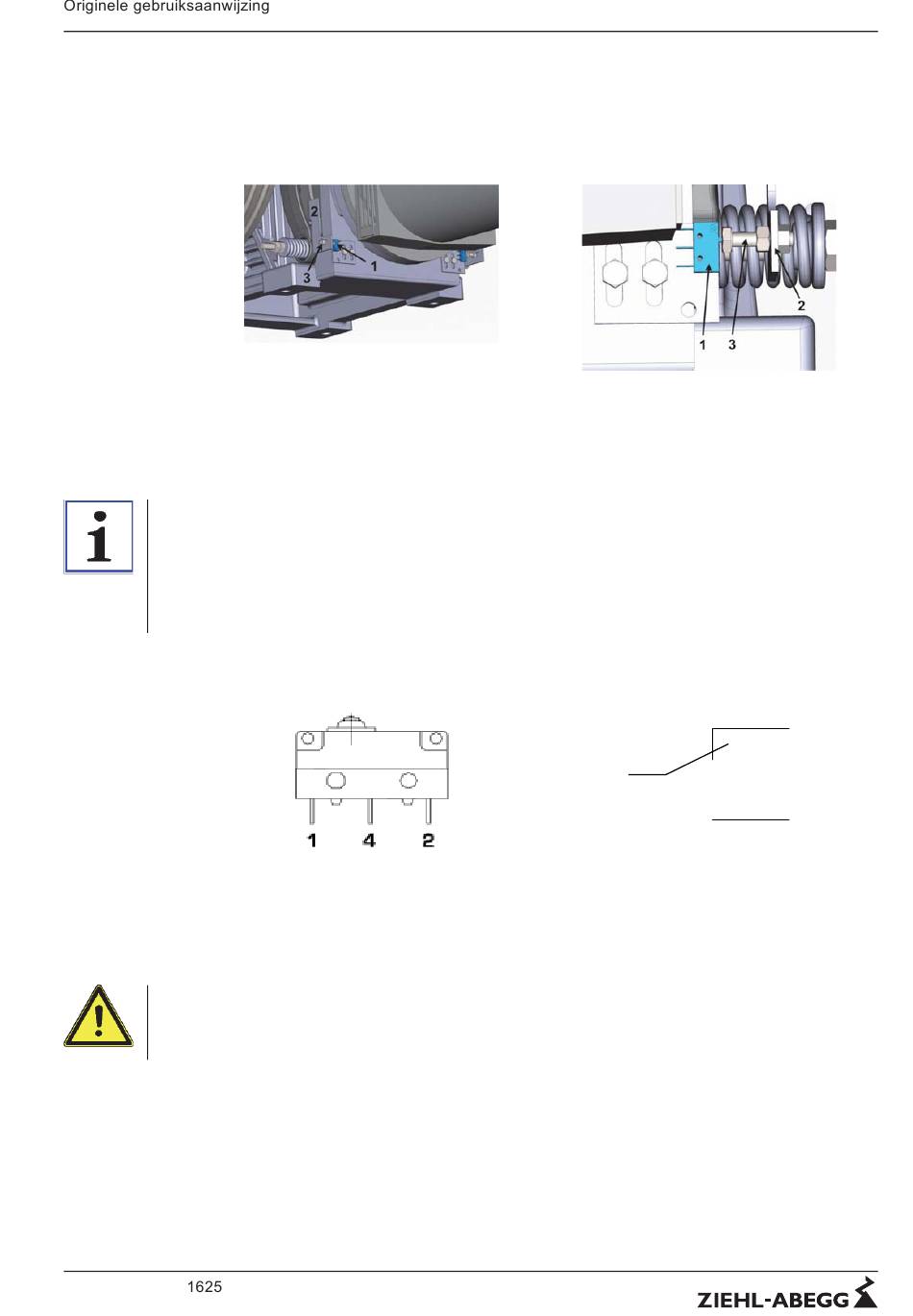

Figuur 4.7.1: Remluchtbewaking
1 Microschakelaar
2 Schakelplaat
3 Instelschroef
De bewaking van de remventilatie is aan de onderkant van de remhendel gemonteerd.
"
Het optimale schakelpunt kan via de instelschroef (3) worden afgesteld.
Schakelpunt instellen
"
Het schakelpunt dient eerst te worden ingesteld nadat de voorspanning van de veer en de
bedrijfsrem correct werden ingesteld.
"
Wanneer de voorspanning wordt veranderd, resp. de ankerplaat opnieuw wordt gericht, moet ook
het schakelpunt voor de bewaking van de remventilatie opnieuw worden uitgericht.
"
Bij de fijnafstelling van de instelschroef moet de schroefkop bij een rem die van stroom wordt
voorzien de toets van de microschakelaar aanraken, echter niet activeren.
4.8
Microschakelaar van de bewaking van de remventilatie
Figuur 4.8.1: Microschakelaar
De microschakelaar wordt door de houderplaat tegen beschadiging beschermd door de hoger
wordende druk van de instelschroef.
Voorwaarschuwing!
" "
Bij slijtage kan de instelschroef op de houderplaat van de microschakelaar liggen Verlies van het
remmoment mogelijk!
"
Op grond van slijtage van de remvoeringen moet de afstand van de instelschroef tot de
microschakelaar jaarlijks worden gecontroleerd en eventueel worden bijgesteld.
4.9
Instellen van de veiligheidsrem
De veiligheidsrem is optioneel verkrijgbaar.
Bij levering van de rem is de microschakelaar en de luchtspleet vooraf ingesteld! Meer informatie vindt
u in de aanhang "Veiligheidsrem - bedieningshandleiding SB resp. Veiligheidsrem -
bedieningshandleiding SBE"!
A-TBA13_04-NL
Afbeelding 4.7.2: Detail bewaking van de remventilatie:
instelschroef en microschakelaar
Figuur 4.8.2: Schakelschema microschakelaar
1 zwart
2 grijs
3 blauw
Art.-nr. 01009067-NL
15/64
