5.5
Aansluiting bedrijfsrem
Aansluitgegevens bij serieschakeling van 2 magneten:
Spanning
Nom. motorvermogen
Stroom
"
Aansturing van de bedrijfsrem met snelschakelende gelijkrichter De snelschakelende gelijkrichter
moet in de schakelkast gemonteerd worden.
In de aansluitkast van de bedrijfsrem bevindt zich een schakelschema voor de aansluiting van de
bedrijfsrem en de bewaking van de remventilatie.

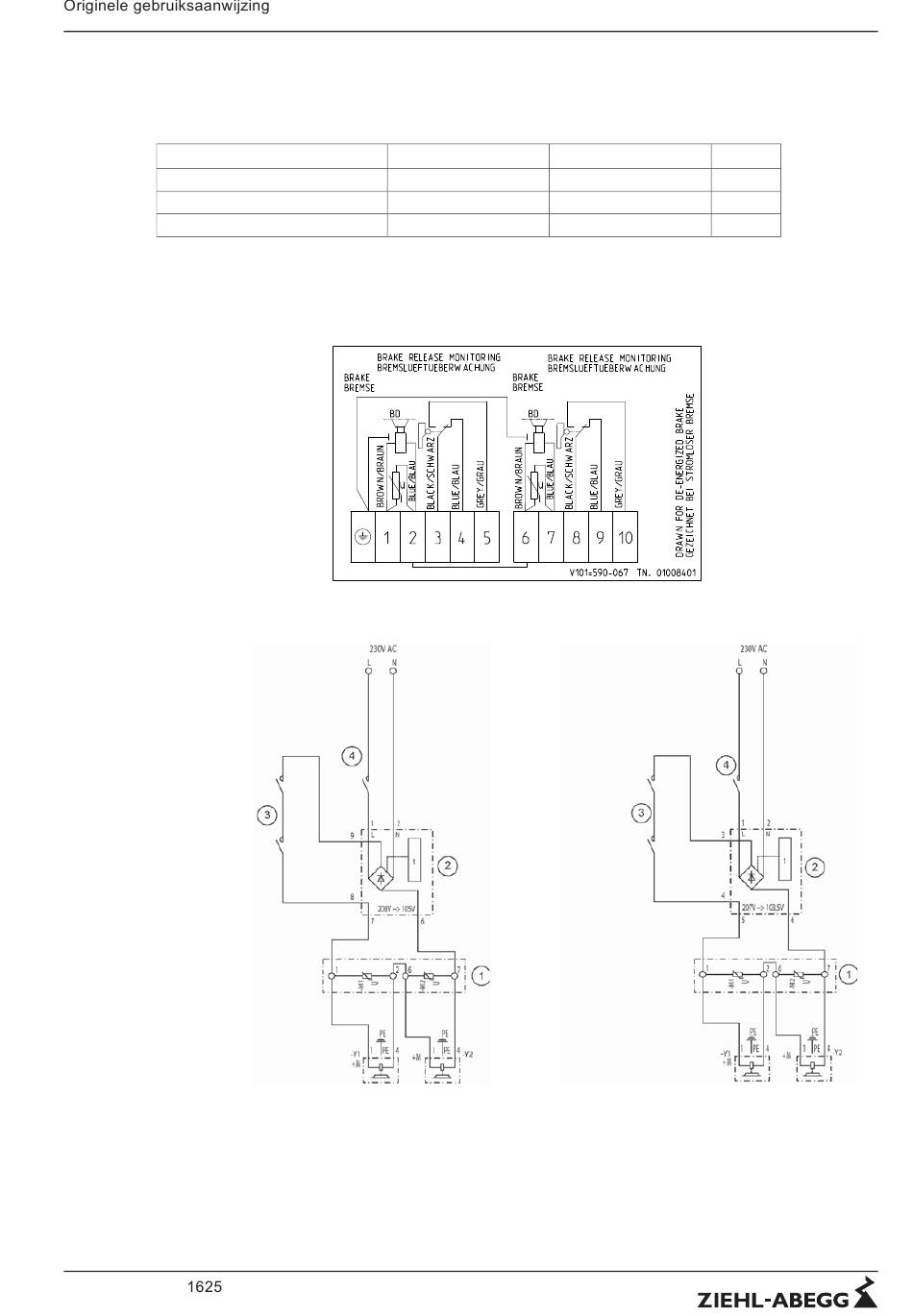

Afbeelding 5.5.1: Schakelschema bedrijfsrem en bewaking van de remventilatie
Afbeelding 5.5.2: Schakelvoorbeeld voor overmatige op-
wekking type SLC
1 Aansluitbox bedrijfsrem
2 Gelijkrichter met overmatige opwekking
3 Contacten afhankelijk van veiligheidscircuit, hoofdcon-
tacten gebruiken
4 Contacten remrelais, hoofdcontacten gebruiken
A-TBA13_04-NL
Overmatige opwekking Stopplaatsen
196
98
688
172
3,51
1,76
Afbeelding 5.5.3: Schakelvoorbeeld voor overmatige op-
wekking type Roba-switch
Art.-nr. 01009067-NL
18/64
Elektrische installatie
V
W
A
