Aansluiting veiligheidsrem (SB/SBE)
"
De veiligheidsrem wordt met gelijkstroom aangedreven. De richting van de polen heeft geen effect
op het functievermogen.
"
Aansturing van de veiligheidsrem met snelschakelende gelijkrichter De snelschakelende
gelijkrichter moet in de schakelkast gemonteerd worden.
"
De aansluitgegevens vindt u in de aanhang "Veiligheidsrem - bedieningshandleiding SB resp.
Veiligheidsrem - bedieningshandleiding SBE"!
In de aansluitkast van de veiligheidsrem (SB/SBE) bevindt zich een schakelschema voor de
aansluiting van de veiligheidsrem (SB/SBE) en de bewaking van de remventilatie.

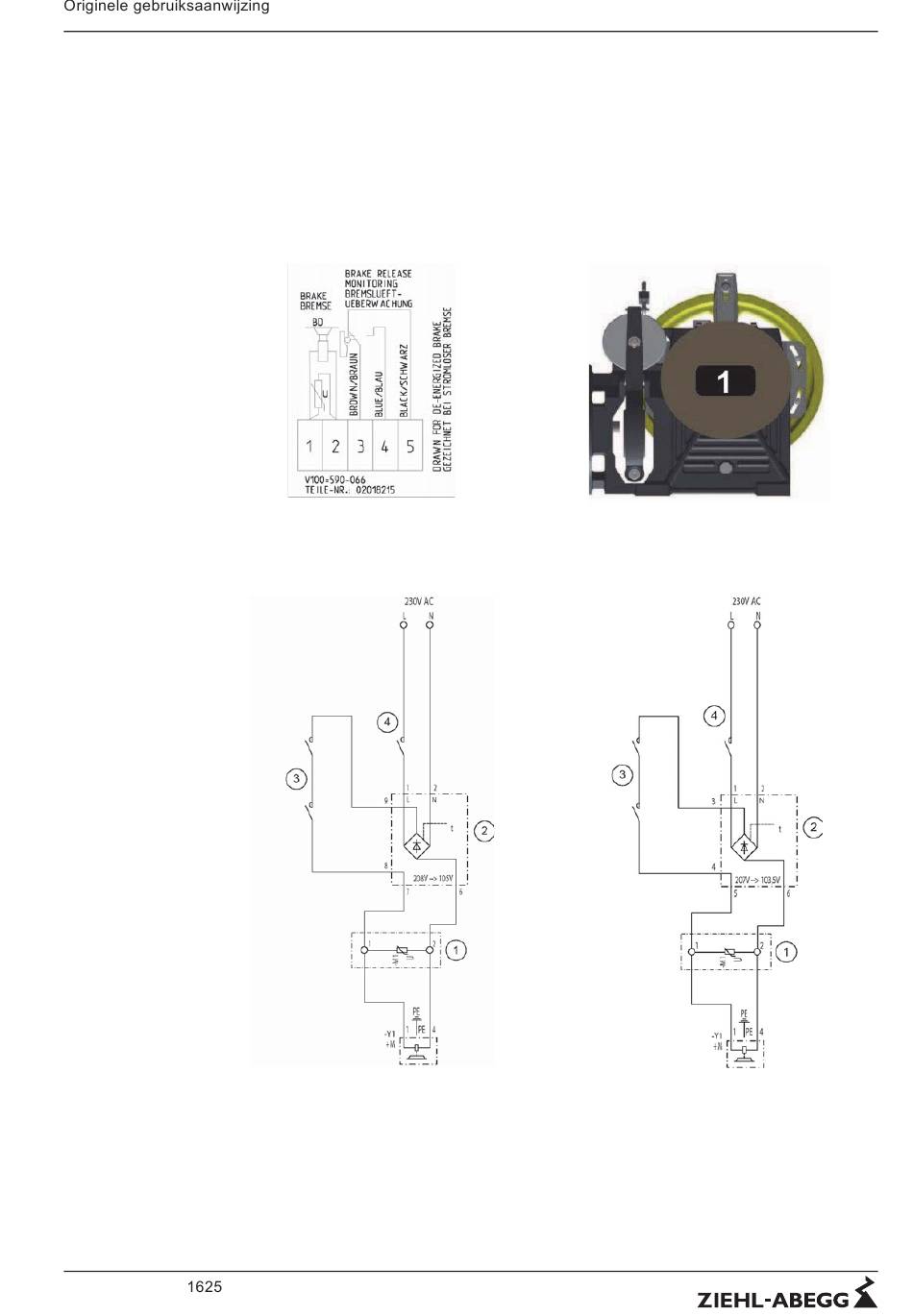

Afbeelding 5.6.1: Schakelschema veiligheidsrem en be-
waking van de remventilatie
Afbeelding 5.6.3: Schakelvoorbeeld voor overmatige op-
wekking type SLC
1 Aansluitbox veiligheidsrem (SB/SBE)
2 Gelijkrichter met overmatige opwekking
3 Contacten afhankelijk van veiligheidscircuit, hoofdcon-
tacten gebruiken
4 Contacten remrelais, hoofdcontacten gebruiken
A-TBA13_04-NL
Afbeelding 5.6.2:
1 Aansluitbox veiligheidsrem (SB/SBE)
Afbeelding 5.6.4: Schakelvoorbeeld voor overmatige op-
wekking type Roba-switch
Art.-nr. 01009067-NL
