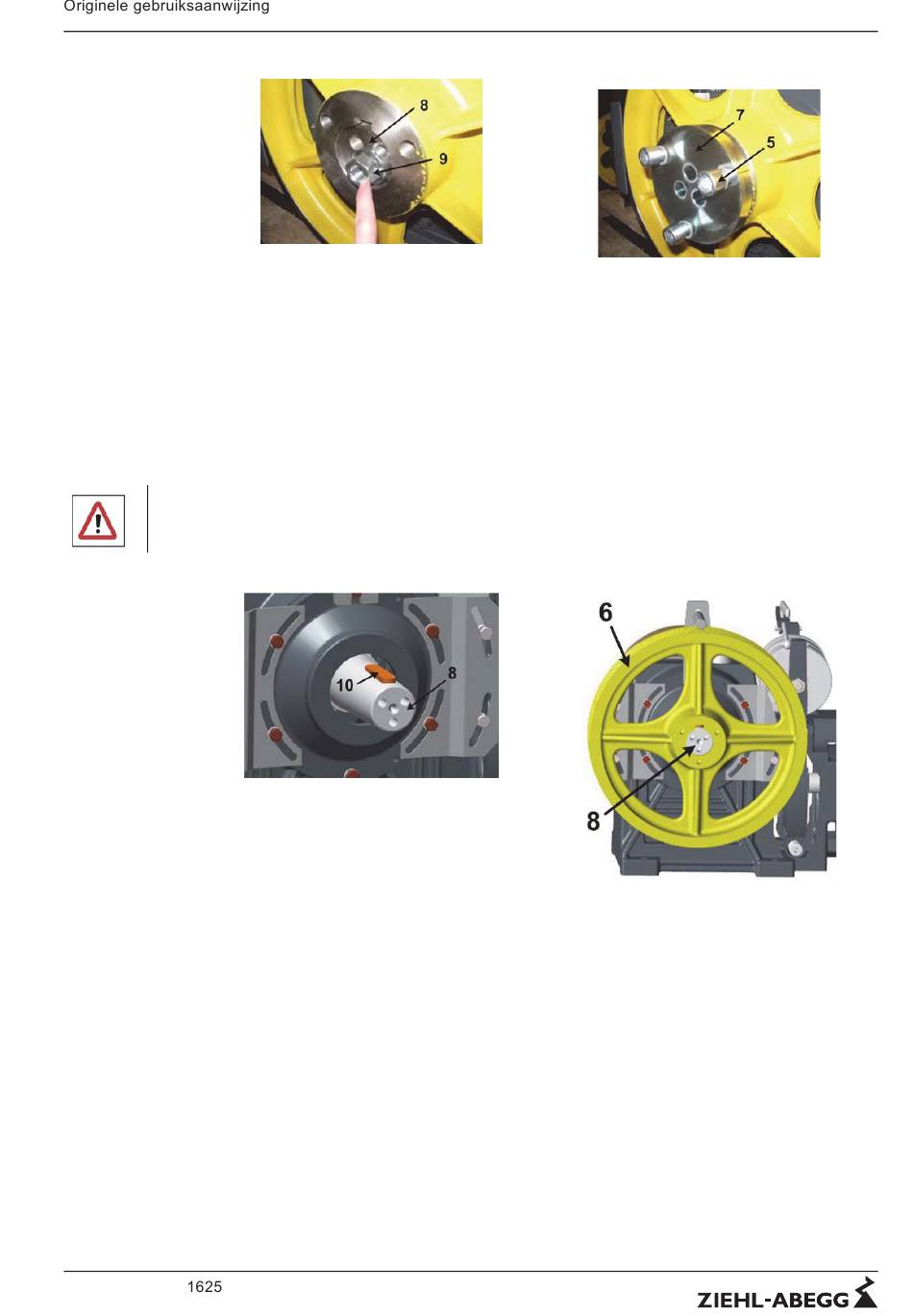

Afbeelding 8.3.1.2.3: Demontage tractieschijf
8 Tractieschijf-as
9 Afstandsstuk
6. Tussen frontplaat (7) en tractiechijf-as (8) een afstandsstuk (9), bijvoorbeeld een moer M16,
leggen.
7. Frontplaat (7) met inbusschroeven M20 x 50 (5) op buitenste gatencirkel van de tractieschijf
schroeven.
8. Schroeven met inbussleutel SW 17 gelijkmatig aanhalen. Door het aanhalen wordt de tractieschijf
van de tractieschijf-as getrokken.
8.3.1.3
Montage van de tractieschijf
Gevaar!
Om veiligheidstechnische redenen in elk geval nieuwe bevestigingsschroeven gebruiken!
Afbeelding 8.3.1.3.1: Montage tractieschijf
8 Tractieschijf-as
10 Pasveer
1. Tractieschijf (6) en tractieschijf-as (8) reinigen. Beide delen moeten virj zijn van vuil en vet.
2. Zet de vlakke spie (10) in het aseinde.
3. Tractieschijf (6) op tractieschijf-as (8) plaatsen. De boringen voor de inbusschroeven M20 moeten
naar buiten wijzen. Let op de positie van de groef voor de pasveer.
