ZAS3
8.3.1
Vervanging van de tractieschijf
Voorwaarschuwing!
Bij foutieve montage resp. demontage kan de tractieschijf zich losmaken van de tractieschijf-
as.
8.3.1.1
Voor het vervangen van de tractieschijf benodigd gereedschap:
•
Vorksleutel SW 13
•
Inbussleutel SW 17
•
Afstandsstuk, bijvoorbeeld moer M16 (niet bij de levering inbegrepen)
•
Momentsleutel voor aanhaalmoment 390 Nm met inbussleutel SW 17
8.3.1.2
Demontage van de tractieschijf
Gevaar!
Beveilig de tractieschijf in elk geval tegen vallen, zodat deze niet van de tractieschijf-as springt!
1. Stroomkring van de inrichting onderbreken en tegen opnieuw inschakelen beveiligen. Liftkooi en
tegengewicht beveiligen.
2. Tractieschijf ontlasten en de kabel verwijderen.

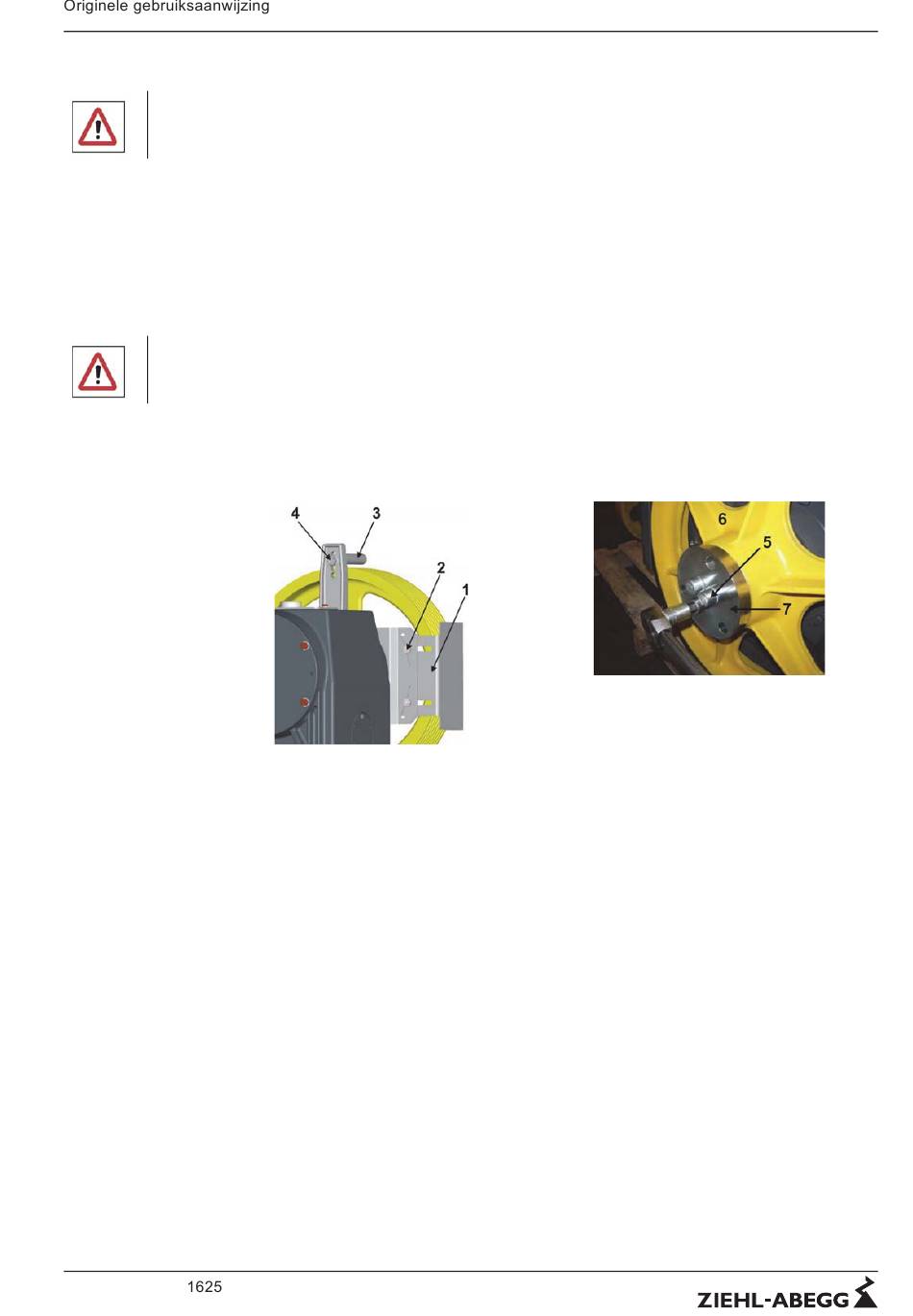

Afbeelding 8.3.1.2.1: Tractieschijf met ingrijpbeveiliging
achter
1 Kabelbeschermbeugel
2 Zeskante schroef en zeskante moer
3 Bout van de kabel afspringbeveiliging
4 Zeskante moer
3. Zeskante schroef en zeskante moer (2) van de kabelbeschermbeugel (1) met vorksleutel SW 13
losmaken en verwijderen.
4. Moer (4) van de kabel afspringbeveiliging losmaken en bout (3) in langgat omhoog schuiven.
5. De drie bevestigingsschroeven M20 x 50 (5) van de tractieschijf (6) met inbussleutel SW 17
losdraaien en frontplaat (7) verwijderen.
A-TBA13_04-NL
Afbeelding 8.3.1.2.2: Demontage tractieschijf
5 Bevestigingsschroeven
6 Tractieschijf
7 Frontplaat
Art.-nr. 01009067-NL
33/64
