476-5303

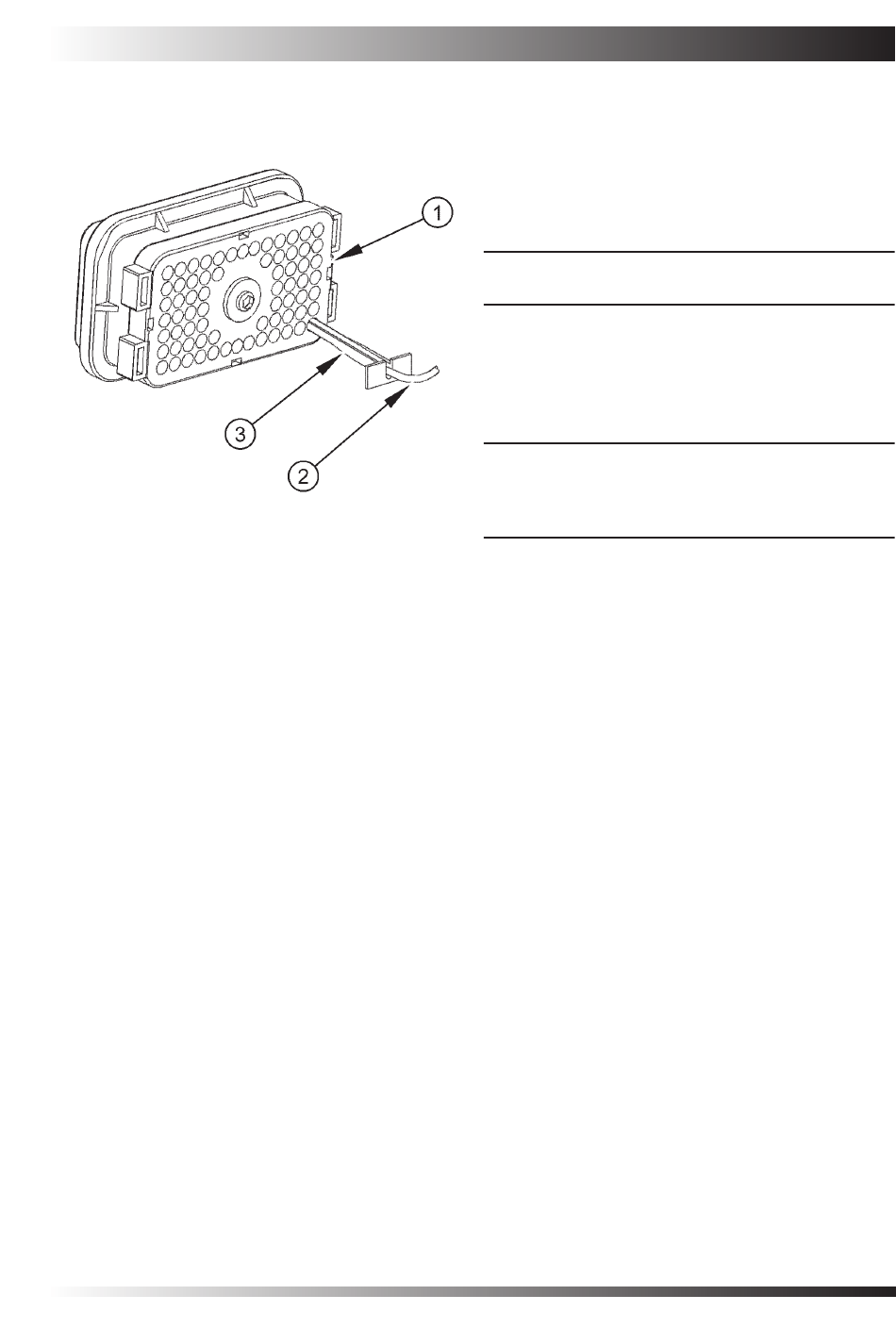

Afbeelding 37
Aansluitingen van kabelbundel
verwijderen en installeren
Afbeelding 37 toont de connector.
De connector uit de ECM verwijderen.
1
Breng het gereedschap (3) aan rond de draad
2
(2).
Opmerking: zorg dat het gereedschap loodrecht op het
oppervlak van de connector (1) blijft.
Duw het gereedschap in de opening voor de
3
aansluiting. Trek voorzichtig aan de draad
om de aansluiting uit de achterzijde van de
connector (1) te verwijderen.
Verwijder het gereedschap (3) van de draad.
4
Opmerking: als een aansluiting moet worden vervangen,
moet onderdeelnummer 9X-3402 worden gebruikt voor
een draad van 16 en 18 AWG. Onderdeelnummer 126-
1768 moet worden gebruikt voor een draad van 14 AWG.
Aansluiting aanbrengen
Duw de aansluiting in de achterzijde van
1
de connector (1) totdat deze vastzit in het
borgmechanisme.
Trek voorzichtig aan de draad (2) om te
2
controleren dat de aansluiting door het
borgmechanisme wordt vastgehouden.
Sluit de connector aan op de ECM en draai de
3
opsluitschroef aan tot een koppel van 6 N•m (53
lb in).
Configuratie van ECM
Om de ECM te configureren, moet de Perkins
elektronische onderhoudstool worden gebruikt, tezamen
met de communicatieadapter.
Sensoringangen kunnen worden in-/uitgeschakeld om
te voorkomen dat ongewenste storingsdiagnosecodes
worden verzonden.
Elektronische onderhoudstools
Perkins elektronische onderhoudstools dienen als
hulpmiddel voor de onderhoudsmonteur met als doel:
•
Ophalen van diagnosecodes.
•
Diagnose stellen van elektrische problemen.
•
Lezen van parameters.
•
Programmeren van parameters.
•
Installeren van trimbestanden.
