476-5303

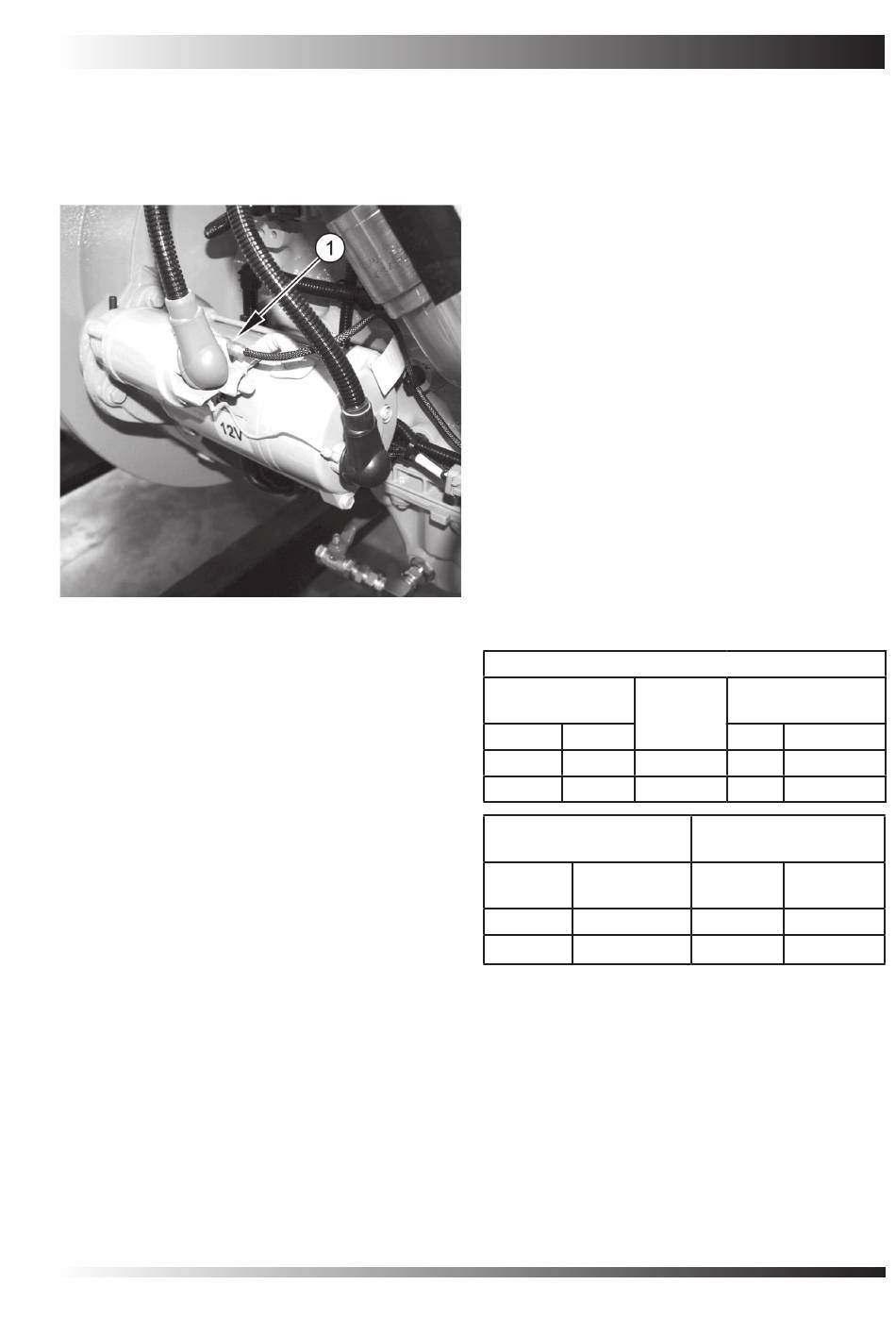

Afbeelding 36
Startkabels
Aansluiting van startmotor en regelmodule
Het aansluitpunt voor de startmotor is te zien in
afbeelding 36.
Accu-isolatieschakelaar
Er kan een schakelaar worden aangebracht op de
positieve kabel naar de starter, zo dicht mogelijk bij de
accu. Deze schakelaar moet geschikt zijn voor tijdelijke
stroom van ten minste 1000 A.
Accukabels
De totale weerstand van de twee kabels van de accu
naar de motor mag niet meer dan 0,0017 ohm zijn.
Dit betekent in de praktijk dat de totale lengte van de
startkabels (positief en negatief) niet meer dan 6 meter
mag zijn als de gangbare 61/.044 kabel wordt gebruikt.
Voor langere kabeltrajecten, die zoveel mogelijk moeten
worden vermeden, zijn ofwel dubbele kabels of een
zwaardere kabel nodig om aan de totale weerstand van
0,0017 ohm te kunnen voldoen.
De accu dicht bij de startmotor aanbrengen verdient de
voorkeur.
Startkabels voor systemen van 12 of 24 volt
*Maximale totale
Kabelmaat
lengte
metrisch
Meter
Voet
5,6
19,00
9,0
28,30
Nominale weerstand in
ohm
Per meter
Per voet
0,000293
0,0000890
0,000189
0,0000600
*De lengte van alle kabels in het startmotorcircuit
(ongeacht of deze positief of negatief zijn) moet worden
opgeteld om de 'totale lengte' te verkrijgen.
Hoofdstuk 16
Nominale CSA
mm
2
61/1,13
61
0,0948
19/2,52
95
0,1470
Equivalente maat
(ongeveer)
Amerika
Engels
B&S SAE
61/0,044
513/0,018
000
Pagina 87
in
2
00
