Aftakas (optie)
Montage-instructies voor aftakas
WAARSCHUWING
Alle bewegende delen moeten om veiligheidsredenen
afgeschermd zijn.
Voorzichtig: de belasting moet geleidelijk en
niet plotseling worden toegepast. De maximale
belastbaarheid is 100%.
Opmerking: de aftakas moet worden gemonteerd door
een gekwalificeerde scheepswerktuigkundige.
Opmerking: verwijder vóór de installatie alle verfresten
van de raakvlakken.
Opmerking: we raden u aan een torsietrillingsanalyse
uit te voeren op alle uitrusting die met de aftakas zal
worden gebruikt.

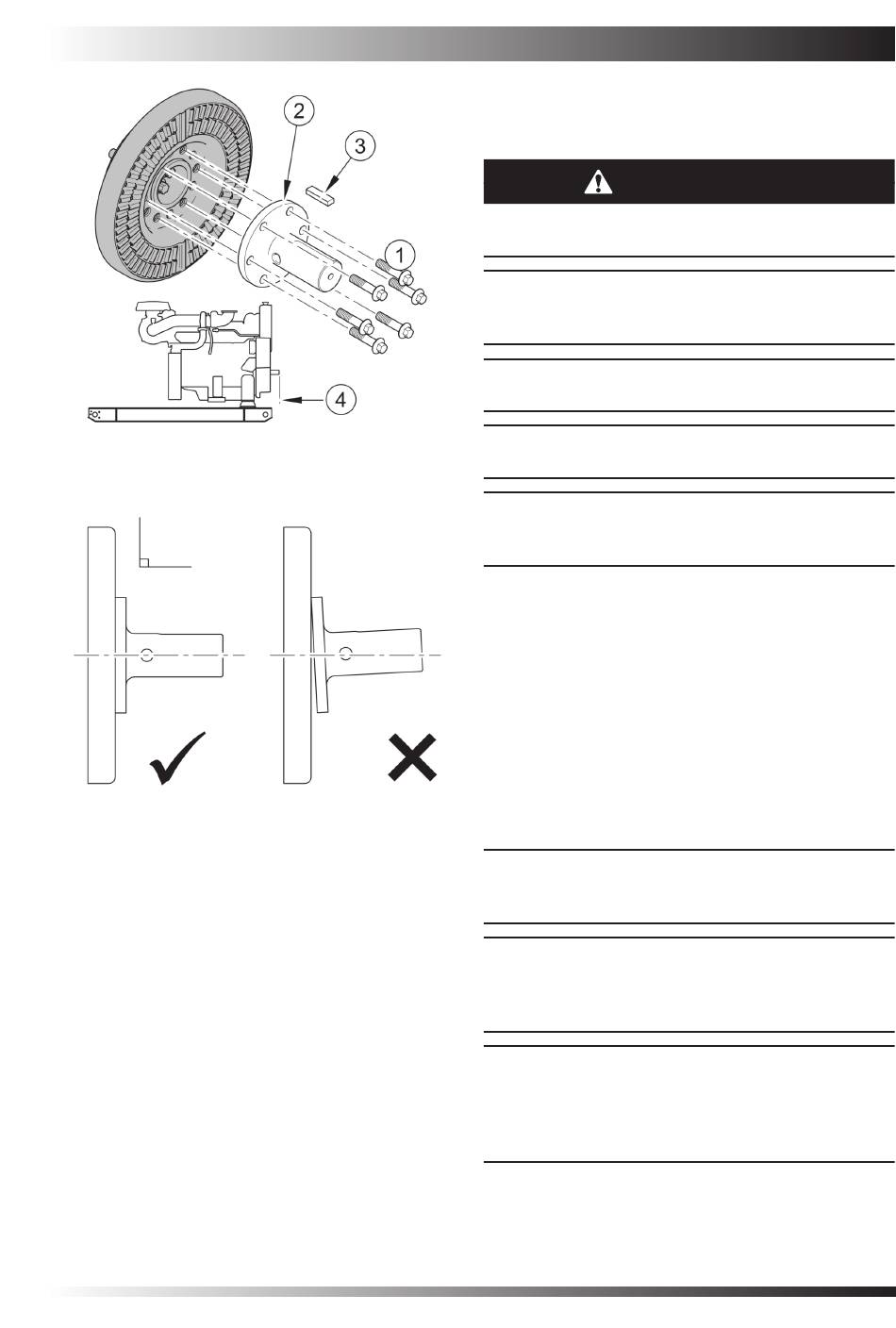

Afbeelding 7 toont de aftakas.
1
M12 bouten, aanhalen tot 115 Nm
2
Aftakas
3
Spie
4
Achtervlak van het motorblok tot aan einde van
de aftakas is 1135 mm.
Zorg ervoor dat de aftakas correct wordt aangebracht,
zoals getoond in afbeelding 8.
Voorziening voor aftakas
Voorzichtig: extra machines moeten zorgvuldig
worden geïnstalleerd om spanningen en trilling te
voorkomen.
Voorzichtig:
geschikt
gebruikt om een draagframe te maken, rekening
houdend met het gewicht en het type uitrusting dat
wordt gebruikt.
Voorzichtig: het is ten zeerste aan te bevelen om
axiale en door een riem aangedreven belastingen
te analyseren en het is raadzaam om een volledige
torsietrillingsanalyse
aangedreven belastingen.
Aftakassen
worden
hulpapparatuur, zoals koelkasten, watermakers of de
motor van een hydraulische lier, aan te drijven.
Hoofdstuk 11
materiaal
moet
worden
uit
te
voeren
op
hoofdzakelijk
gebruikt
Pagina 55
extra
om
