Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

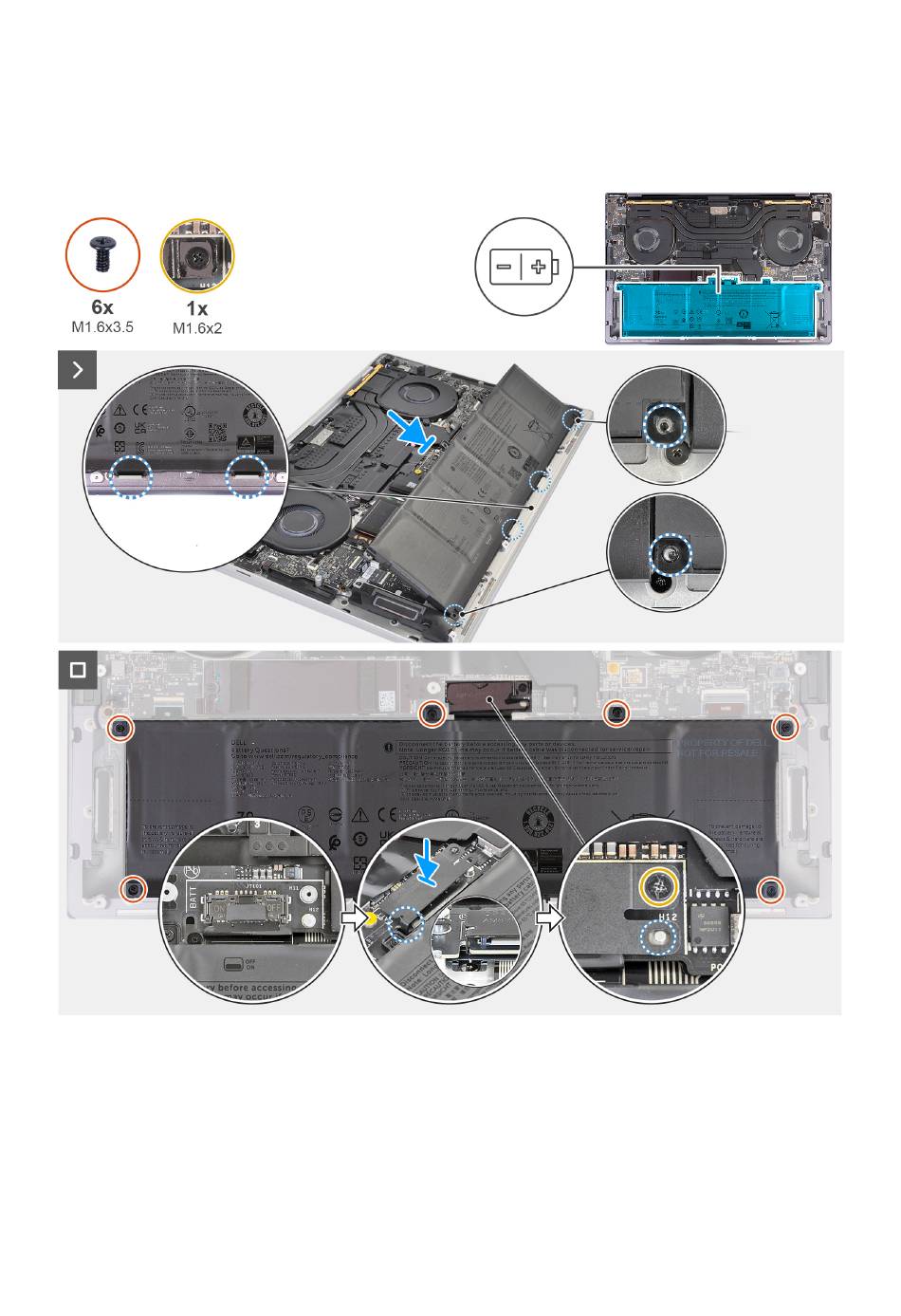

De volgende afbeelding geeft de locatie van de batterij aan en biedt een visuele weergave van de installatieprocedure.
Afbeelding 18. De batterij plaatsen
Stappen
1. Lijn de rand van de batterij uit onder een hoek en plaats deze zodat de lipjes op de batterij in de haakjes op de palmsteuneenheid
passen.
2. Plaats de zes schroeven (M1.6x3.5) terug waarmee de batterij aan de palmsteuneenheid wordt bevestigd.
3. Sluit de batterijkabel aan op de systeemkaart.
4. Schuif de beugel van de batterijconnector naar links van de batterijconnector. Zorg ervoor dat de haak aan de onderkant van de beugel
in de zijkant van de systeemkaart past.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
45
