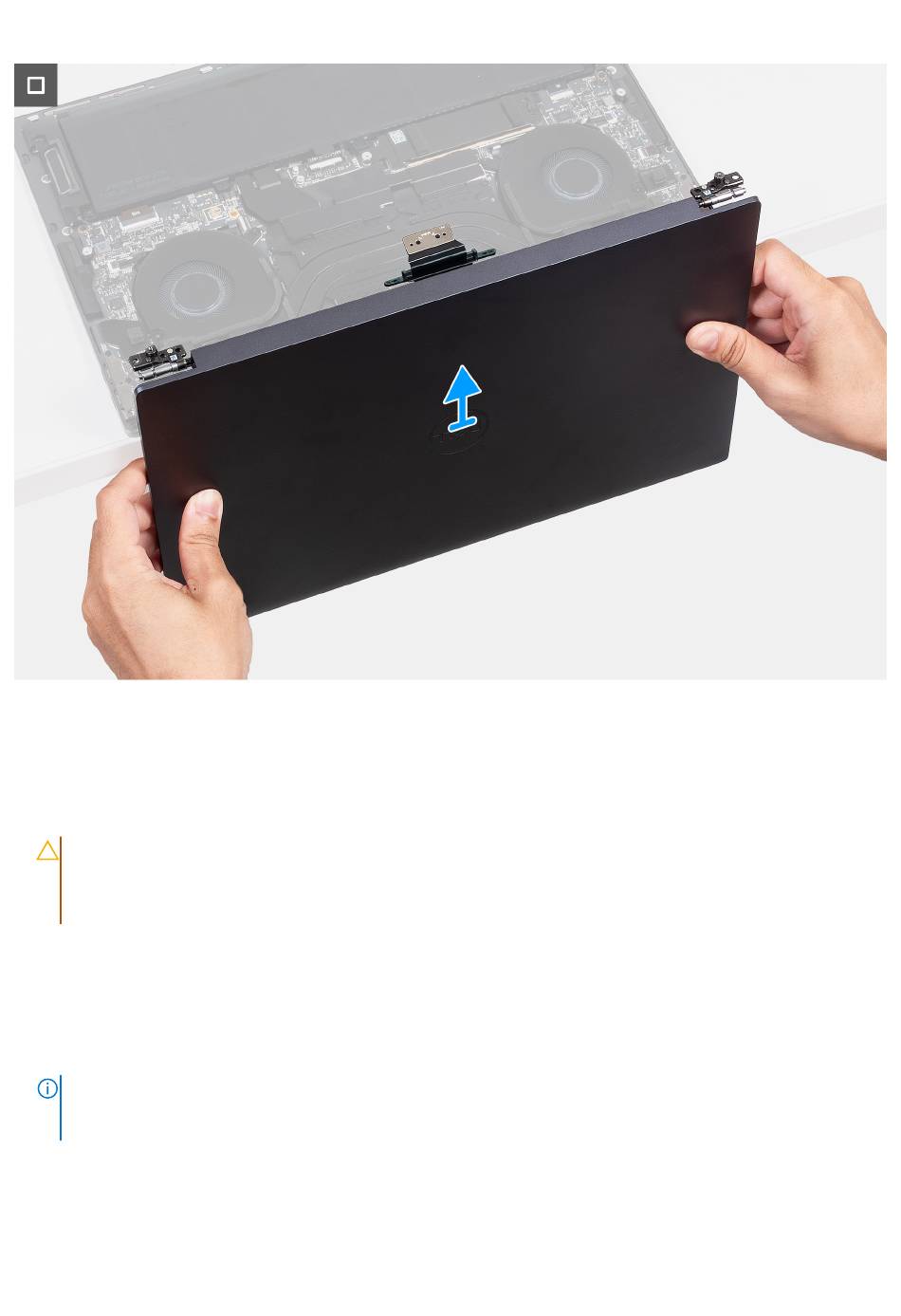

Afbeelding 28. De beeldschermeenheid verwijderen
Stappen
1. Verwijder de twee schroeven (M1.6x4) waarmee de beeldschermkabel aan de systeemkaart wordt bevestigd.
2. Koppel de beeldschermkabel los van de connector van de beeldschermkabel (JEDP1) op de systeemkaart.
3. Verwijder de interposerkaart van de beeldschermkabel van de systeemkaart.
WAARSCHUWING:
losgekoppeld om te voorkomen dat de kaart uit de computer valt. De pinnen op de interposerkaart zijn kwetsbaar.
Vermijd contact met de pinnen op de kaart en pak de kaart in plaats daarvan vast door de randen of zijkanten op te
tillen en vast te houden.
4. Verwijder de twee schroeven (M1.6x3.5) waarmee de houder van de beeldschermkabel aan de palmsteuneenheid is bevestigd.
5. Open het beeldscherm onder een hoek van 90 graden en plaats de computer aan de rand van een platte tafel.
6. Verwijder de zes schroeven (M2.5x5.5) waarmee de linker- en rechterbeeldschermscharnieren aan de systeemkaart en
palmsteuneenheid zijn bevestigd.
7. Til het beeldscherm van de palmsteuneenheid.
8. Nadat u alle bovenstaande stappen hebt uitgevoerd, blijft de beeldschermeenheid over.
OPMERKING:
De beeldschermeenheid is een Hinge-Up Design-eenheid (HUD) en kan niet verder uit elkaar worden gehaald
wanneer deze eenmaal van de palmsteuneenheid is verwijderd. Als een component van de touchscreeneenheid niet goed werkt en
vervangen dient te worden, dient de gehele touchscreeneenheid te worden vervangen.
60
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
Technici moeten de interposerkaart onmiddellijk verwijderen nadat de beeldschermkabel is
