Stappen
1. Verwijder de schroef (M2x2.5) waarmee het thermische M.2 SSD-schild op de systeemkaart is bevestigd.
2. Schuif en til het thermische M.2 SSD-schild weg van de systeemkaart.
3. Til en schuif de M.2 2230 SSD uit het SSD-slot.
OPMERKING:
XPS 14 9440 heeft een thermische mat die is bevestigd aan de systeemkaart onder de M.2 SSD. De
thermische mat kan los komen van de systeemkaart of worden bevestigd aan de SSD. Bevestig de thermische mat aan het
SSD-compartiment als deze tijdens het verwijderingsproces loskomt van de systeemkaart.

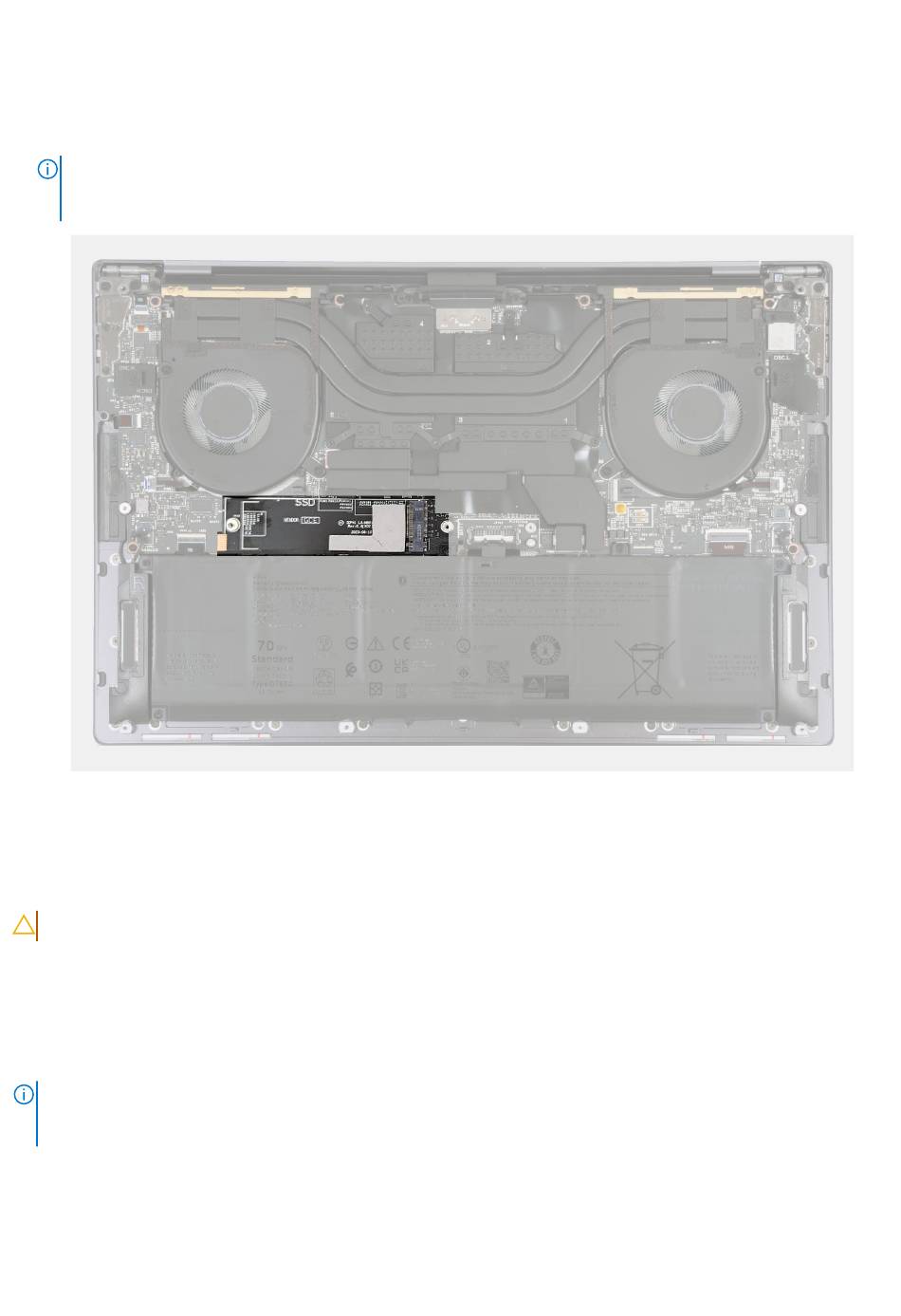

Afbeelding 19. Thermische M.2 SSD-mat
De M.2 2230 SSD installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeelding geeft de locatie van de M.2 2230 SSD aan en biedt een visuele weergave van de installatieprocedure.
OPMERKING:
XPS 14 9440 bestaat uit een thermische mat die is bevestigd aan de systeemkaart onder de M.2 SSD. De thermische
mat kan los komen van de systeemkaart of worden bevestigd aan de SSD. Bevestig de thermische mat aan het SSD-compartiment
als deze tijdens het verwijderingsproces loskomt van de systeemkaart.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
47
