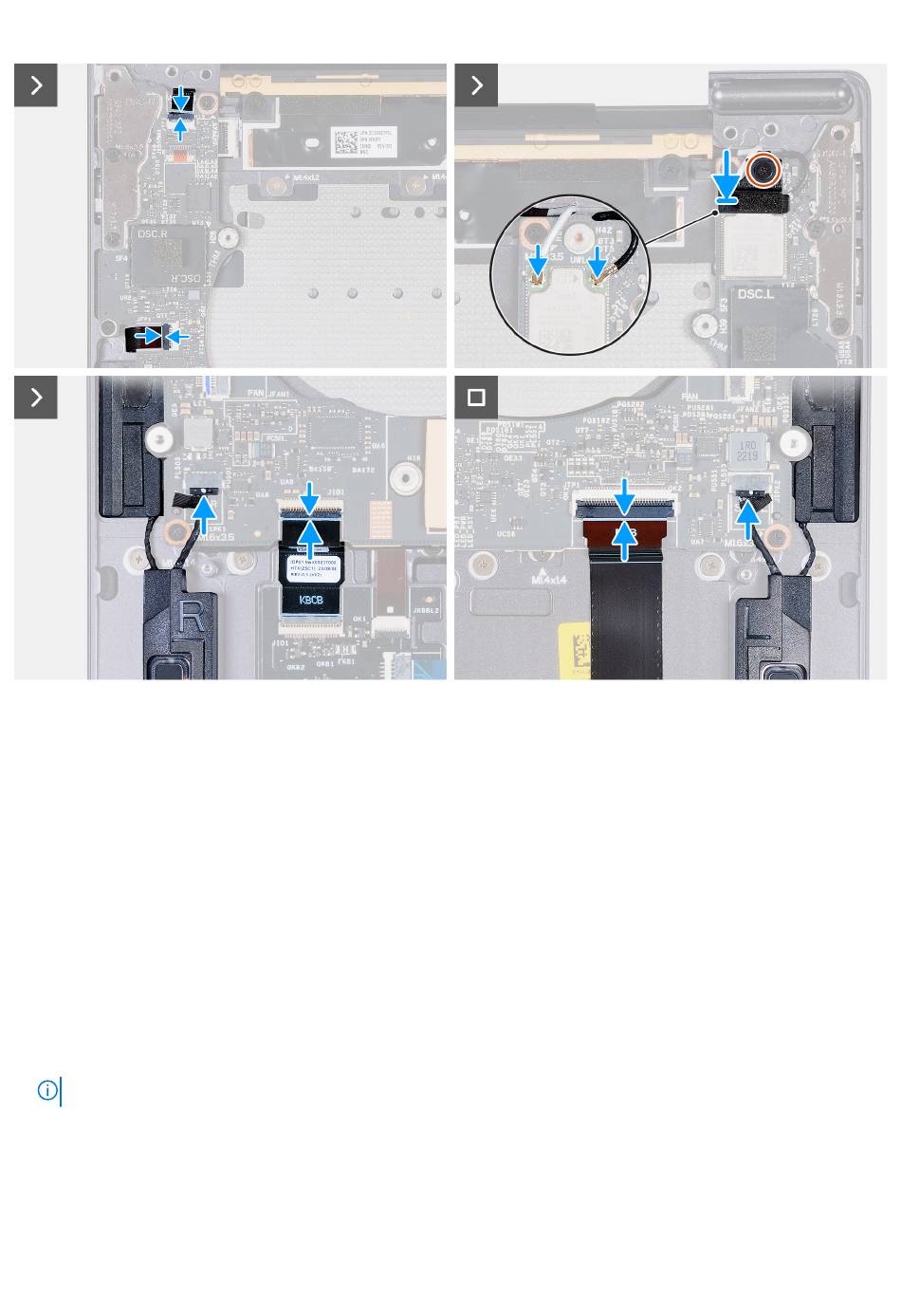

Afbeelding 37. De systeemkaart installeren
Stappen
1. Lijn met behulp van de uitlijnpunten de schroefgaten op de systeemkaart uit met de schroefgaten op de palmsteuneenheid.
2. Plaats de systeemkaart op de palmsteuneenheid.
3. Plaats de elf schroeven (M1.6x3.5) terug waarmee de systeemkaart aan de palmsteuneenheid wordt bevestigd.
4. Sluit de kabel van de rechterluidspreker aan op de connector van de rechterluidsprekerkabel (JSPK1) op de systeemkaart.
5. Sluit de kabel van de haptische module aan op de kabelconnector van de haptische module (JTP1) op de systeemkaart en sluit de
vergrendeling om de kabel te vergrendelen.
6. Sluit de kabel van de toetsenbordkaart aan op de connector van de toetsenbordkaart (JIO1) op de systeemkaart en sluit de
vergrendeling om de kabel te vergrendelen.
7. Sluit de linkerluidsprekerkabel aan op de connector van de linkerluidsprekerkabel (JSPK2) op de systeemkaart.
8. Sluit de kabel van de aan/uit-knop en vingerafdruklezer aan op de connector van de aan/uit-knop en vingerafdruklezer (JFP1) op de
systeemkaart en sluit de vergrendeling om de kabel vast te zetten.
9. Sluit de antennekabels aan op de draadloze module.
10. Lijn de beugel van de draadloze module uit en plaats die op de systeemkaart.
11. Draai de geborgde schroef vast waarmee de beugel van de draadloze module op de systeemkaart wordt bevestigd.
OPMERKING:
Zorg ervoor dat de kleine transparante sluitring die de geborgde schroef op zijn plek houdt, blijft zitten.
12. Sluit de kabel van het capacitief touchpanel aan op de connector van de capacitieve touchpanelconnector (JTF1) op de systeemkaart.
Vervolgstappen
1. Installeer de
koelplaateenheid - voor computers die worden verzonden met een geïntegreerde grafische kaart
voor computers die worden verzonden met een afzonderlijke grafische
kaart, afhankelijk van welke van toepassing is.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
of
koelplaateenheid -
69
