Systeemkaart
De systeemkaart verwijderen
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
3. Verwijder de
M.2 2230 SSD
4. Verwijder de
batterij.
5. Verwijder de beeldschermeenheid.
6. Verwijder de
koelplaateenheid - voor computers die worden verzonden met een geïntegreerde grafische kaart
voor computers die worden verzonden met een afzonderlijke grafische
Over deze taak
De volgende afbeelding geeft de connectors en componenten op uw systeemkaart aan.

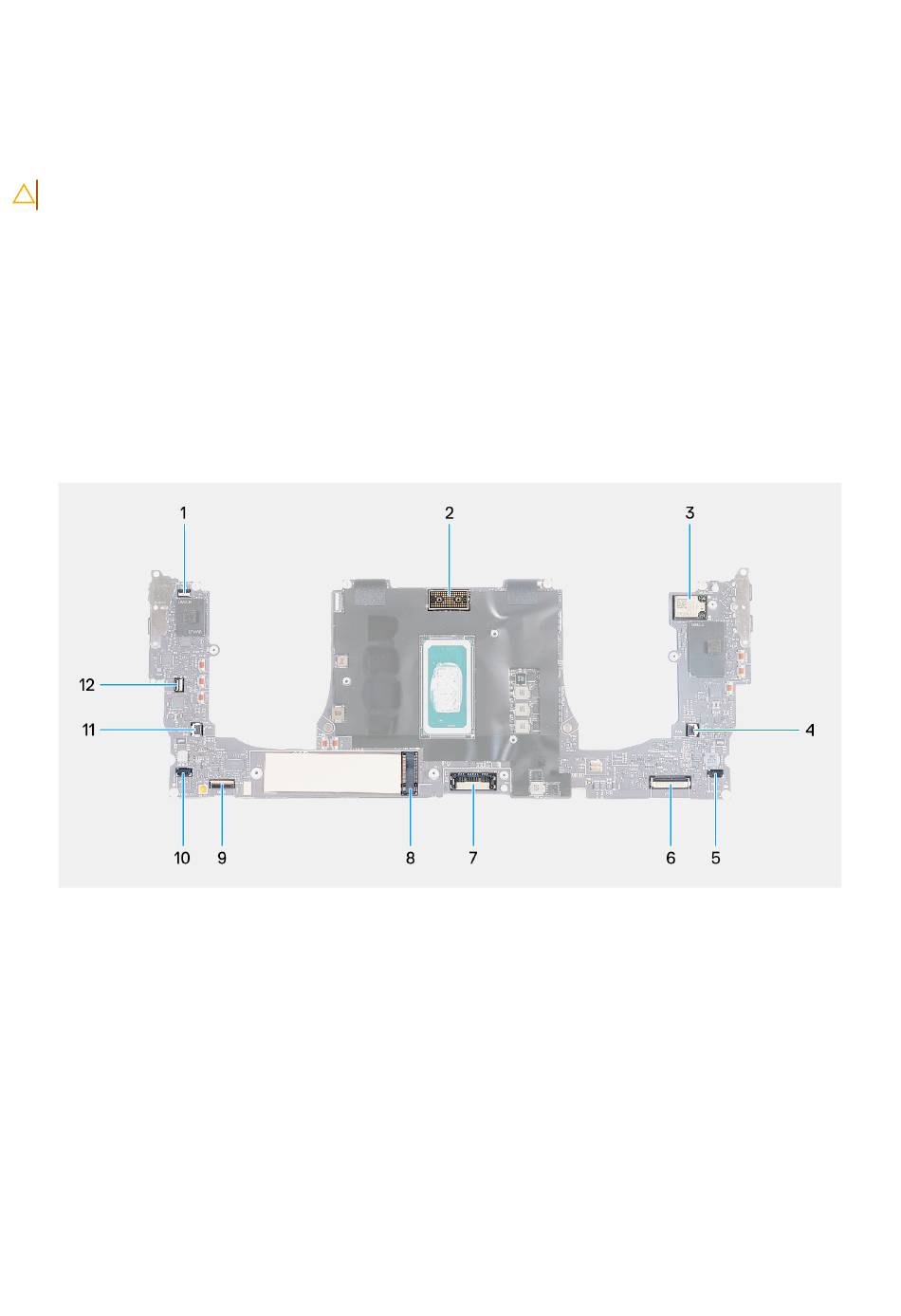

Afbeelding 32. Systeemkaartconnectoren
1. Kabelconnector van rij voor touchfunctie (JTF1)
3. Kabelconnector van geïntegreerde draadloze kaart
5. Kabelconnector van de linkerluidspreker (JSPK2)
7. Batterijkabelconnector (BATT)
9. Kabelconnector van de toetsenbordkaart (JIO1)
11. Kabelconnector van de rechterventilator (JFAN1)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
64
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
werken.
of
M.2 2280 SSD
uit het M.2 SSD-slot, afhankelijk van welke van toepassing is.
kaart, afhankelijk van welke van toepassing is.
2. Kabelconnector van beeldschermeenheid (JEDP1)
4. Kabelconnector van de linkerventilator (JFAN2)
6. Kabelconnector van de haptische module (JTP1)
8. Slot van de M.2 SSD
10. Kabelconnector van de rechterluidspreker (JSPK1)
12. Kabelconnector van aan/uit-knop en vingerafdruklezer (JFP1)
of
koelplaateenheid -
