Stappen
1. Verwijder de vier schroeven (M1.4x2) waarmee de aan/uit-knopbeugel aan de palmsteuneenheid wordt bevestigd.
2. Til de aan/uit-knopbeugel weg van de palmsteuneenheid.
3. Trek de kabel van de aan/uit-knop en vingerafdruklezer los van de bovenkant van de palmsteuneenheid.
4. Draai de palmsteuneenheid om. Leid de kabel van de aan/uit-knop en de vingerafdruklezer uit de opening op de palmsteuneenheid en
verwijder de aan/uit-knop met vingerafdruklezer.
De aan/uit-knop met vingerafdruklezer plaatsen
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de aan/uit-knop met vingerafdruklezer aan en bieden een visuele weergave van de
installatieprocedure.

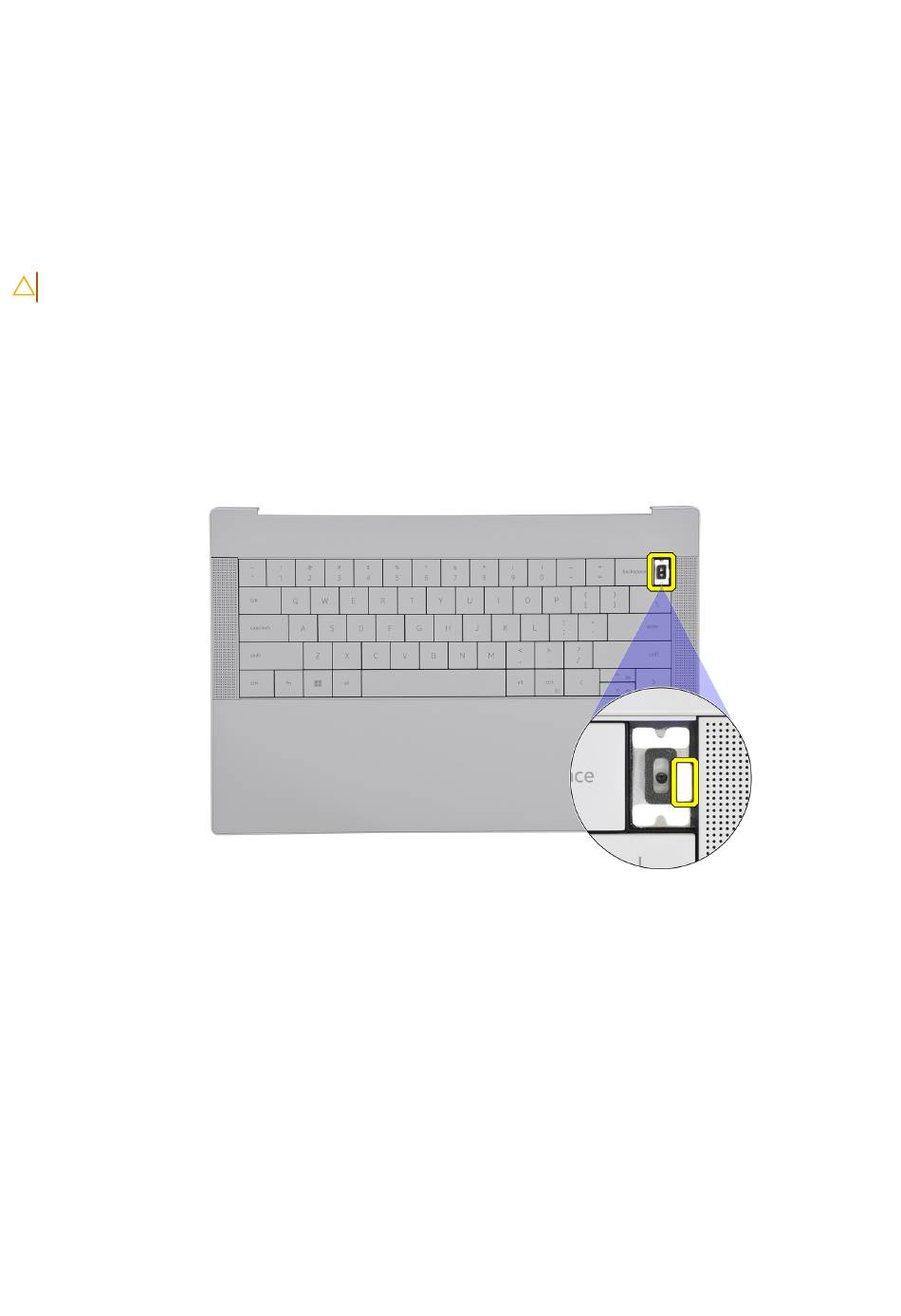

Afbeelding 39. Aan/uit-knop met vingerafdruklezer
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
71
