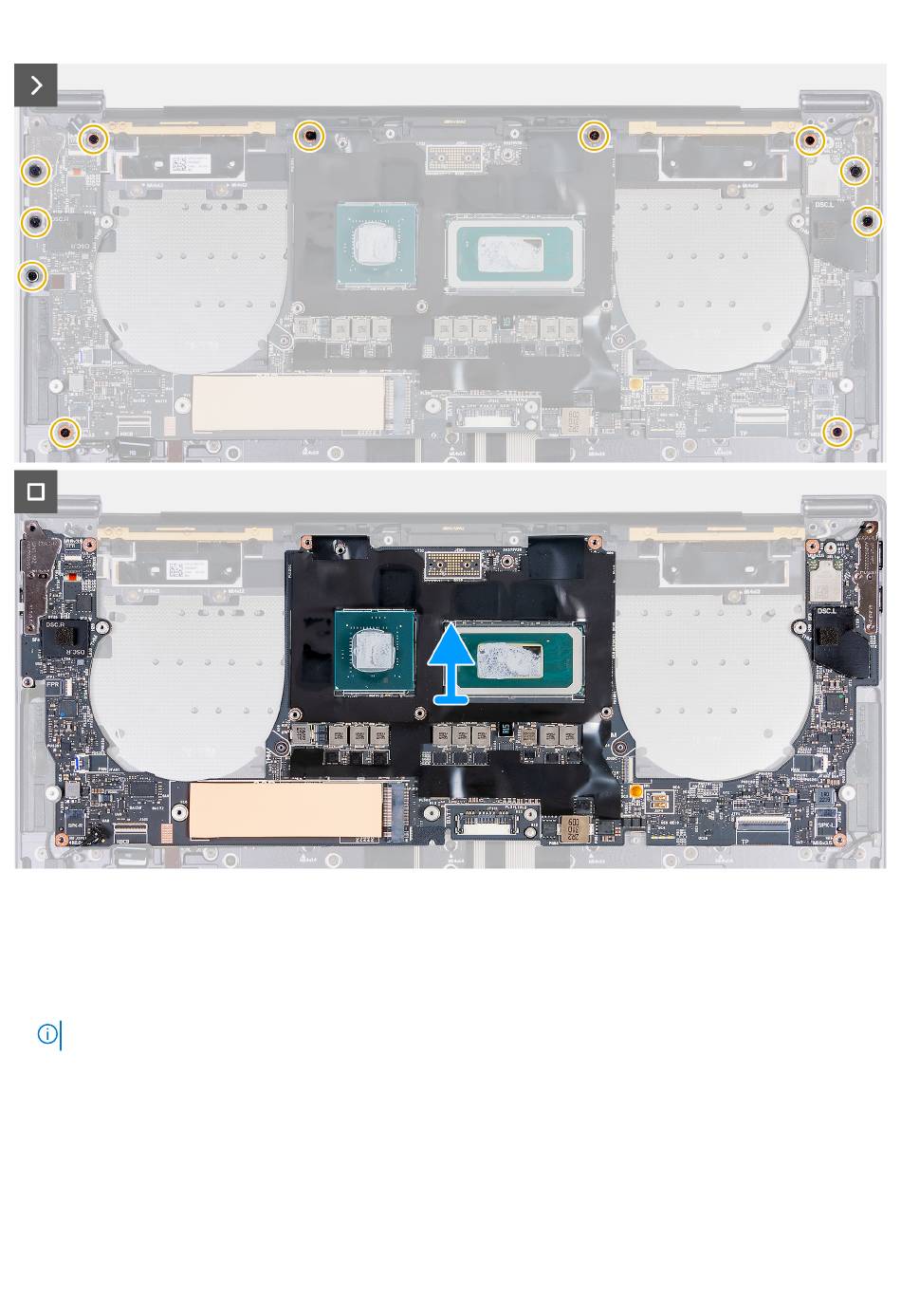

Afbeelding 34. De systeemkaart verwijderen
Stappen
1. Open de vergrendeling van de capacitieve touchpanelconnector (JTF1) en koppel de kabel van het capacitieve touchpanel los van de
systeemkaart.
2. Draai de geborgde schroef los waarmee de beugel van de draadloze kaart op de systeemkaart is bevestigd.
OPMERKING:
Zorg ervoor dat de kleine transparante sluitring die de geborgde schroef op zijn plek houdt, blijft zitten.
3. Til de beugel van de draadloze module van de systeemkaart.
4. Haal de twee antennekabels los van de draadloze module.
5. Til de vergrendeling van de kabel van de aan/uit-knop en vingerafdruklezer omhoog en koppel de kabel van de aan/uit-knop en
vingerafdruklezer los van de respectievelijke connectoren op de systeemkaart.
6. Gebruik het treklipje om de linker-luidsprekerkabel los te koppelen van de connector van de linker-luidsprekerkabel (JSPK2) op de
systeemkaart.
7. Open de vergrendeling van de kabel van de toetsenbordkaart en gebruik het treklipje om de kabel van de toetsenbordkaart los te
koppelen van de connector van de toetsenbordkaart (JIO1) op de systeemkaart.
66
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
