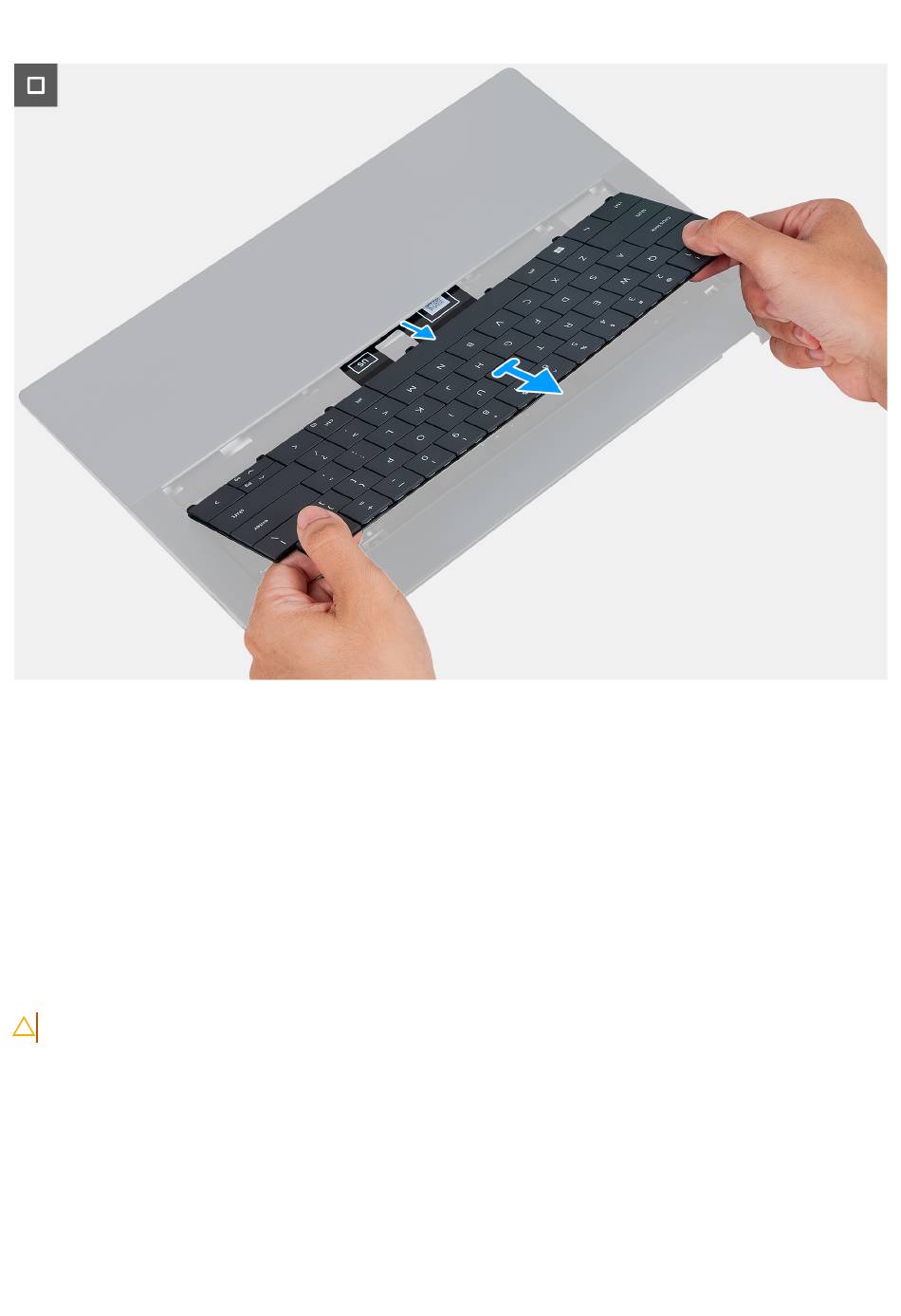

Afbeelding 42. Het toetsenbord verwijderen
Stappen
1. Open de vergrendeling van de kabel van de toetsenbordverlichting en gebruik het treklipje van de kabel om de kabel van de
toetsenbordverlichting los te koppelen van de connector van de toetsenbordverlichting (JKBBL2) op de systeemkaart.
2. Open de vergrendeling van de toetsenbordkabel en gebruik het treklipje om de toetsenbordkabel los te koppelen van de connector van
de toetsenbordkabel (JKB1) op de systeemkaart.
3. Verwijder de zeventien schroeven (M1.4x1.2) en de zeven schroeven (M1.4x1.4) waarmee het toetsenbord aan de palmsteuneenheid is
bevestigd.
4. Leid de kabel van de toetsenbordverlichting en de toetsenbordkabel uit de openingen van de palmsteuneenheid.
5. Til het toetsenbord van de palmsteuneenheid totdat de lipjes van het toetsenbord uit de openingen op de palmsteuneenheid komen.
Het toetsenbord plaatsen
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van het toetsenbord aan en bieden een visuele weergave van de installatieprocedure.
74
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
