Sistema con 2 sonde di livello: in questo caso vanno utilizzati gli ingressi B e C (A non deve essere ponticellato). Le sonde
•
di livello nella vasca vanno posizionate come in Figura 19. Per l'installazione elettrica vedere Figura 22.
Sistema a 3 galleggianti o sonde di livello: in questo caso vanno utilizzati gli ingressi A, B e C. I galleggianti o sonde di
•
livello vanno posizionati come in Figura 19. Per l'installazione elettrica vedere Figura 22.
Contatto comune degli ingressi A, B, C, R, N. Il contatto comune è uno solo per tutti gli ingressi ed è connesso ai
morsetti pari dal 2 al 10. Per cui se si utilizzano elettro sonde il comune per gli ingressi: A, B, C, R, N va collegato ai
morsetti con numerazione pari: 2, 4, 6, 8, 10.
Sonde di livello: possono essere usate solo con acqua chiara e pulita.
6.6
Collegamento Sensore di profondità
L'Ebox come dispositivo di controllo può utilizzare un sensore di profondità. Se si utilizza un Ebox con display gli allarmi di livello
massimo o minimo possono essere generati con le informazioni del sensore di profondità. Quindi non è necessario collegare
galleggianti o sonde di livello agli gli ingressi R o N. Se si desidera il massimo della affidabilità si possono utilizzare oltre al sensore
di profondità anche 2 galleggianti o sonde di livello, per gli allarmi R ed N.
Il sensore di profondità va posizionato nei pressi fondo del serbatoio, avendo cura che sia al di sopra di eventuali residui solidi, presenti
o futuri.
ATTENZIONE: il cablaggio errato del sensore può danneggiare l'apparato e il sensore.
6.7
Impostazione tramite display, wizard
L'Ebox D può essere configurato tramite un semplice wizard, il dispositivo chiede all'utente tutti i parametri necessari alla propria
configurazione. Se necessario può essere richiamato premendo i tasti "set" + "+" all'accensione. Per navigare nel wizard si utilizzano
i seguenti tasti:
"mode" per accettare il parametro visualizzato e passare al successivo,
•
"mode" premuto per più di 1 secondo per tornare indietro nella scelta del parametro,
•
"-" e "+" per variare il valore del parametro.
•
ITALIANO

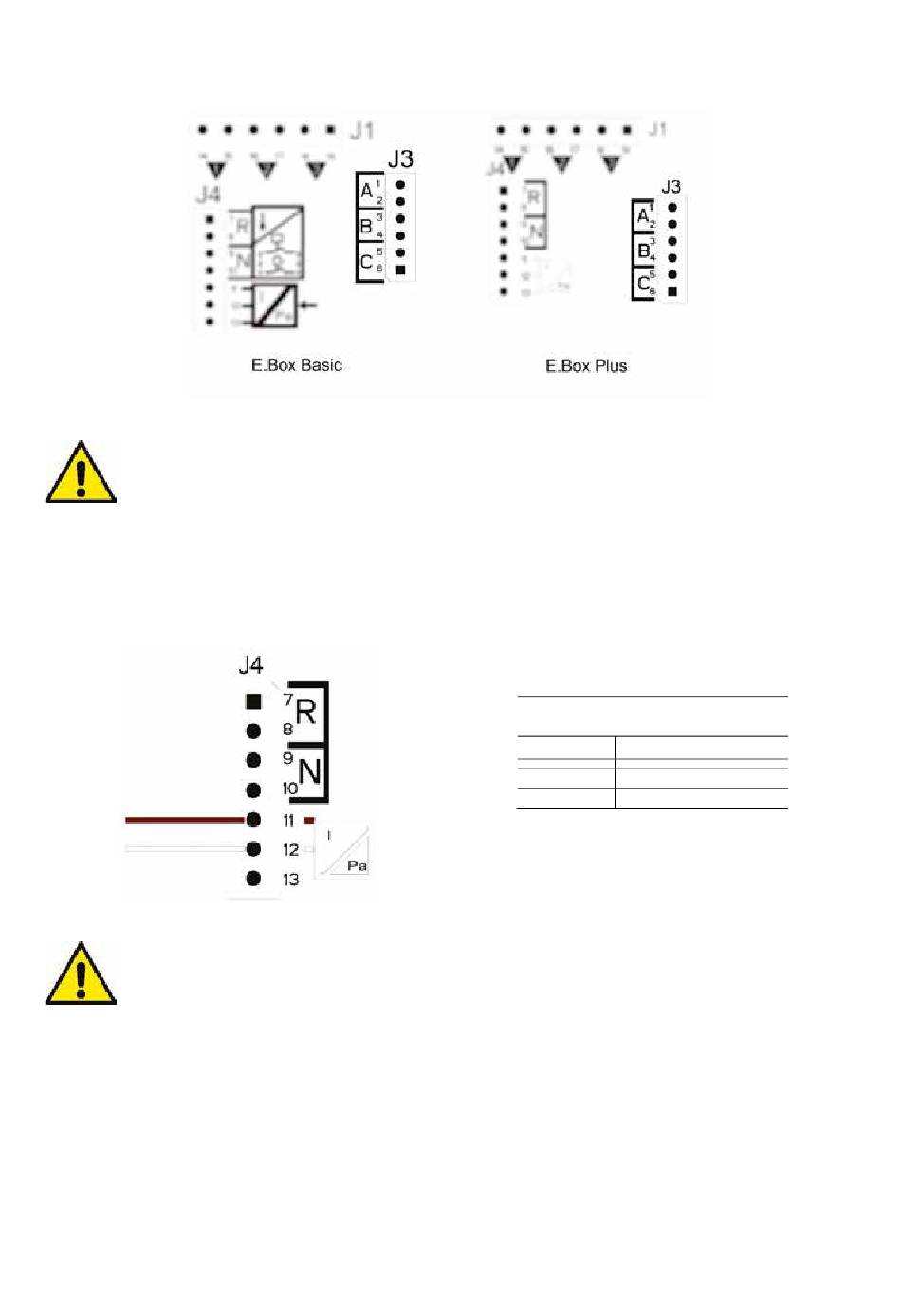

Figura 22: Ingressi
Collegamenti del sensore di pressione
Morsetto
11
12
Figura 23: Collegamento sensore di profondità
23
4..20mA
Cavo da collegare
- OUT/GND
+VCC
