Funkcja
QS1
Przełącznik izolujący przewód zasilania (na przednim panelu Ebox nie pokazanym na rysunku)
L1 – L2 – L3
Podłączenie linii zasilania trójfazowego
L – N
Podłączenie linii zasilania jednofazowego
Podłączenie uziemienia
U - V - W
Trójfazowe podłączenie elektryczne pomp P1 i P2
L - N
Jednofazowe podłączenie elektryczne pomp P1 i P2
C - A - P
Podłączenie elektryczne dla jednofazowych pomp P1 i P2 z kondensatorem zewnętrznym
Podłączenie elektryczne dla zewnętrznego kondensatora startowego do pomp jednofazowych z
C1 – C2
kondensatorem zewnętrznym. Dla P1 i P2. Tylko wersja podstawowa.
Podłączenie elektryczne dla zewnętrznego kondensatora startowego dla pomp jednofazowych z
A - P
kondensatorem zewnętrznym. Dla P1 i P2. Tylko wersja Plus.
KK1- KK2
Wejście ochrony termicznej dla silnika pomp P1 i P2
POLSKI

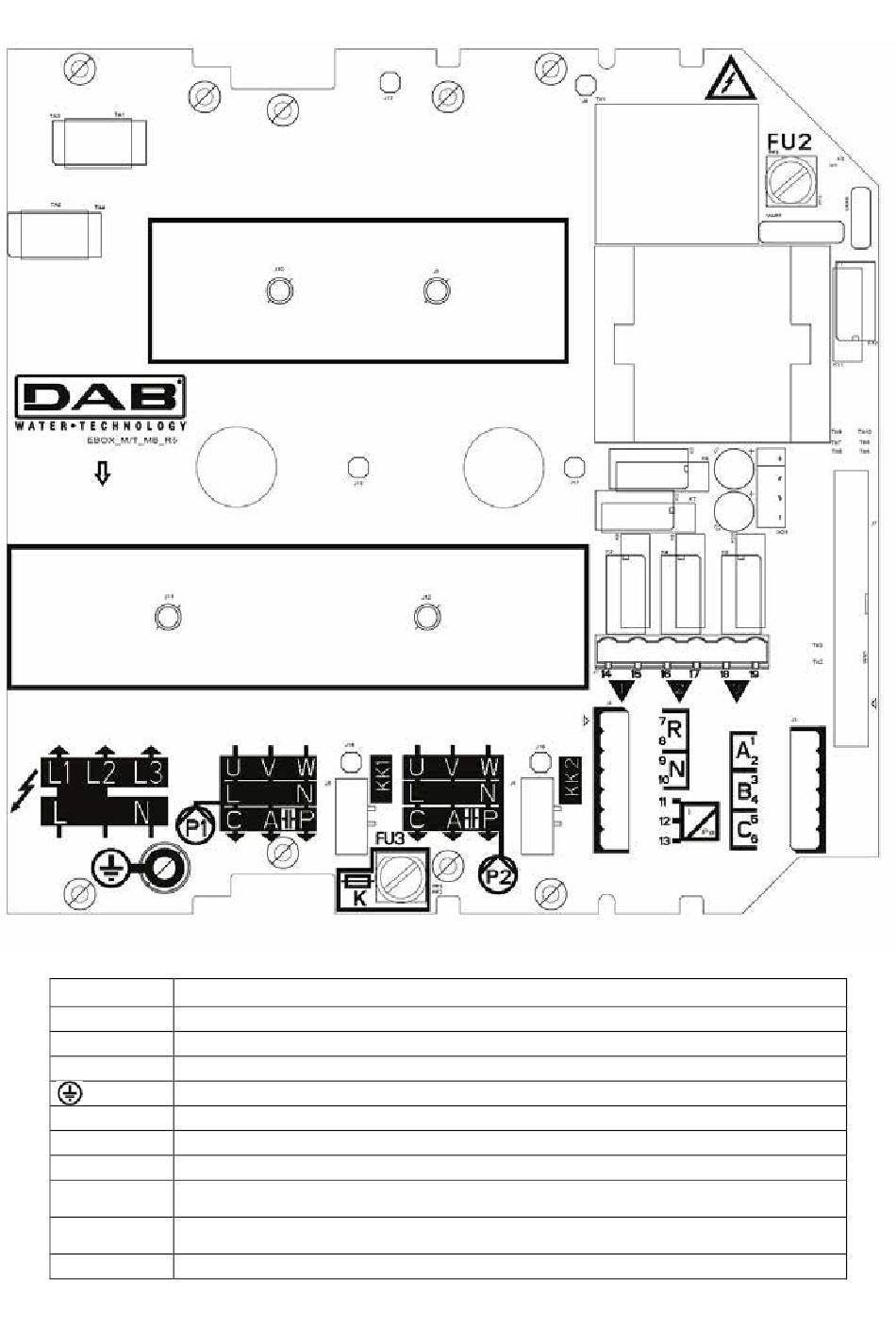

Rysunek 2: Płyta Ebox Plus
