A-B-C
R-N
I: 11-12
Q1: 14-15
Q2: 16-17
Q3: 18-19
FU2 - FU3
FU5
FU4
Η τάση τροφοδοσίας του πίνακα EBOX PLUS πρέπει να είναι ίδια με την τάση των χρησιμοποιούμενων αντλιών. Για
−
παράδειγμα αν τροφοδοτείται ο πίνακας με τάση 3~400V οι αντλίες πρέπει να είναι 3~400V.
Ο πίνακας EBOX BASIC πρέπει να τροδοτείται με τάση 1~230V. Οι αντλίες πρέπει να είναι μονοφασικές 230V.
−
Συνδέστε τα καλώδια γείωσης των αντλιών στους ακροδέκτες γείωσης στον πίνακα Ebox! Βεβαιωθείτε πως όλα τα
−
καλώδια είναι κατάλληλα διαστασιολογημένα για τις εντάσεις ρεύματος που πρέπει να σηκώσουν.
Αν η μονοφασική αντλία χρειάζεται έναν εξωτερικό πυκνωτή, αυτός μπορεί να τοποθετηθεί στο εσωτερικό του πίνακα.
−
Αν χρησιμοποιούνται 2 αντλίες πρέπει να είναι ολόιδιες.
−
Προσοχή, μια λανθασμένη ηλεκτρική σύνδεση μπορεί να κάνει ζημιά στον πίνακα Ebox.
−
2.2
Hλεκτρική συνδεσμολογία αντλιών
Σύνδεση τριφασικών αντλιών
Οι τριφασικές αντλίες μπορούν να συνδεθούν μόνο στο Ebox Plus. Συνδέονται στους ακροδέκτες Ρ1 και Ρ2 όπως φαίνεται στην
Εικόνα 3. Πρέπει να τηρείτε τη σωστή διαδοχή των φάσεων U, V και W προκειμένου να περιστρέφονται σωστά οι αντλίες.
Σύνδεση μονοφασικών αντλιών με εσωτερικό πυκνωτή
Οι αντλίες με εξωτερικό πυκνωτή συνδέονται στους ακροδέκτες Ρ1 και Ρ2 που φαίνονται στην Εικόνα 3. Το καλώδιο του ουδέτερου πρέπει να
συνδεθεί στον ακροδέκτη Ν και το καλώδιο της φάσης στον ακροδέκτη με την ένδειξη L.
Σύνδεση μονοφασικών αντλιών με εξωτερικό πυκνωτή
Οι αντλίες με εξωτερικό πυκνωτή πρέπει να συνδεθούν στους ακροδέκτες Ρ1 και Ρ2 που φαίνονται στην Εικόνα 3. Πρέπει να δώσετε ιδιαίτερη
προσοχή στην αντιστοιχία μεταξύ σήμανσης ακροδεκτών και ονομάτων στα καλώδια της αντλίας. Το καλώδιο της αντλίας με τη σήμανση C
πρέπει να συνδεθεί στον ακροδέκτη C. Το ίδιο ισχύει για τα καλώδια Α και Ρ. Βλέπε Εικόνα 3.
Ο πυκνωτής της αντλίας μπορεί να συνδεθεί στο εσωτερικό του πίνακα Ebox, πάνω στο ειδικό μεταλλικό υποστήριγμα.
Οι πυκνωτές πρέπει να συνδεθούν όπως φαίνεται στην Εικόνα 4. Επισημαίνουμε πως στο Ebox Plus μοιράζονται τον ίδιο ακροδέκτη της αντλίας.
Ακροδέκτες σύνδεσης ψηφιακών εισόδων ελέγχου στάθμης ή πίεσης
Ακροδέκτες σύνδεσης ψηφιακών εισόδων συναγερμών
Ακροδέκτης σύνδεσης εισόδου αισθητήρα
Ακροδέκτες σύνδεσης συναγερμών Q1, Q2, Q3.
Τηκτές ασφάλειες προστασίας του πίνακα (μόνο στο μοντέλο Plus)
Τηκτή ασφάλεια προστασίας αντλίας P2 (μόνο στο μοντέλο Plus)
Τηκτή ασφάλεια προστασίας αντλίας P1 (μόνο στο μοντέλο Plus)

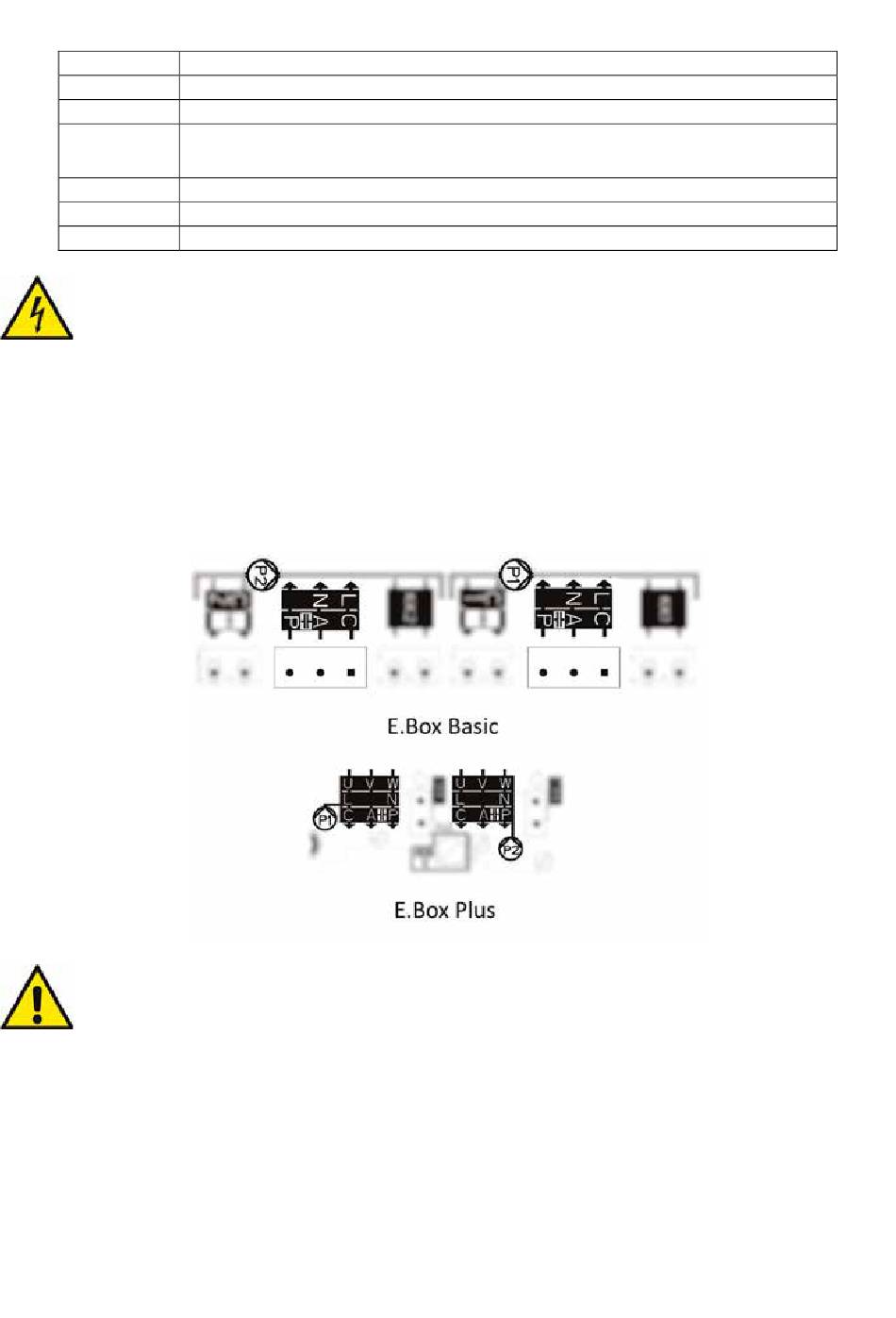

Εικόνα 3: Ηλεκτρική συνδεσμολογία αντλιών
ΕΛΛΗΝΙΚΑ
590
