Tulojen A, B, C, R ja N yleiskosketin. Yleiskosketin on yhteinen kaikille tuloille ja se liitetään liittimiin 2–10. Siten käytettäessä
sähköantureita tulojen A, B, C, R, N yhteinen kosketin tulee liittää liittimiin 2, 4, 6, 8, 10.
Tasoanturit: voidaan käyttää ainoastaan kirkkaassa ja puhtaassa vedessä.
6.6
Syvyysanturin liitäntä
Ebox-sähkötaulu voi käyttää ohjauslaitteena syvyysanturia. Jos käytössä on näytöllä varustettu Ebox, maksimi- tai minimitason hälytysten
laukeamisen aiheuttavat syvyysanturin tiedot. Siten uimureita tai tasoantureita ei tarvitse liittää tuloon R tai N. Mahdollisimman suuren
luotettavuuden takaamiseksi syvyysanturin lisäksi käyttöön voidaan ottaa myös 2 uimuria tai tasoanturia hälytyksiä R ja N varten.
Syvyysanturi tulee sijoittaa lähelle säiliön pohjaa. Varmista, että se on mahdollisten kiinteiden hiukkasten (ottaen huomioon myös myöhemmin
kerääntyvät hiukkaset) yläpuolella.
VAROITUS: anturin virheellinen johdotus saattaa vaurioittaa laitetta ja anturia.
6.7
Asetus näytön kautta, ohjattu toiminto
Ebox D voidaan määrittää yksinkertaisella ohjatulla toiminnolla. Laite pyytää käyttäjältä kaikki määritykseen tarvittavat parametrit. Se voidaan
tarvittaessa avata painamalla set ja + -näppäimiä käynnistyksen yhteydessä. Selaa ohjattua toimintoa seuraavilla näppäimillä:
mode: hyväksy näytetty parametri ja siirry seuraavaan
•
mode: paina yli sekunti palataksesi parametrin valintaan
•
- ja +: muuta parametrin arvo.
•
SUOMI

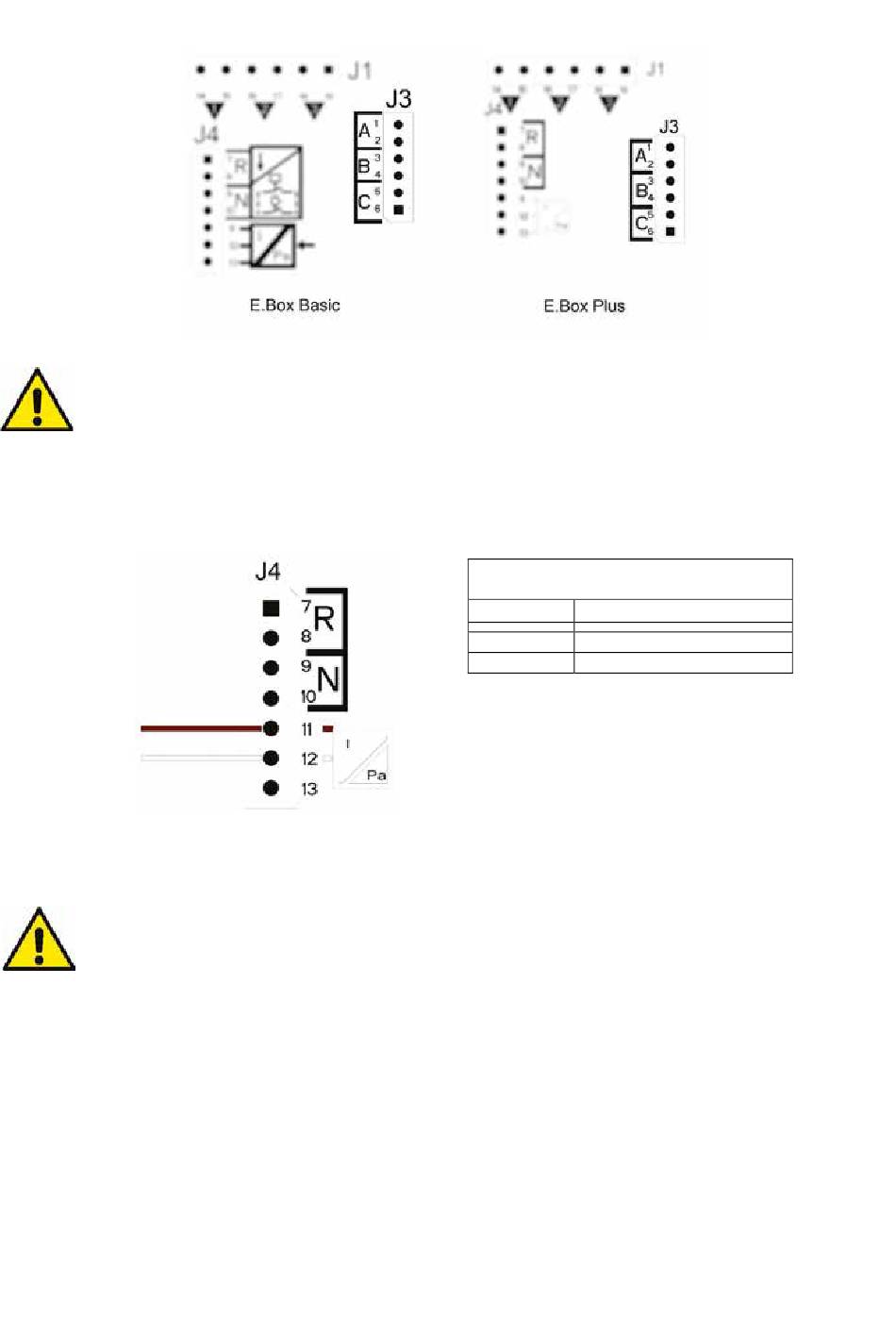

Kuva 22. Tulot
Syvyysanturin liitäntä
4 – 20mA
Liitin
11
12
Kuva 23. Syvyysanturin liitäntä
430
Liitettävä kaapeli
- OUT/GND
+VCC
