Il sensore di profondità va posizionato nei pressi fondo del serbatoio, avendo cura che sia al di sopra di eventuali residui solidi o
impurità, presenti o futuri.
ATTENZIONE: il cablaggio errato del sensore può danneggiare l'apparato e il sensore.
7.7
Impostazione tramite display, wizard
L'Ebox D può essere configurato tramite un semplice wizard, il dispositivo chiede all'utente tutti i parametri necessari alla propria configurazione.
Se necessario può essere richiamato premendo i tasti "set" + "+" all'accensione. Per navigare nel wizard si utilizzano i seguenti tasti:
"mode" per accettare il parametro visualizzato e passare al successivo,
•
"mode" premuto per più di 1 secondo per tornare indietro nella scelta del parametro,
•
"-" e "+" per variare il valore del parametro.
•
7.8
Configurazione galleggianti o sonde di livello
Dopo la configurazione lo stato del sistema sarà uno fra quelli visibili in Figura 37 a seconda che si usino sonde di livello o galleggianti.
Figura 37: Stato del sistema in modalità drenaggio, A con sonde di livello. B con galleggianti
Figura 36: Configurazione Drenaggio galleggianti o sonde di livello
ITALIANO
Collegamenti del sensore di pressione
Morsetto
11
12

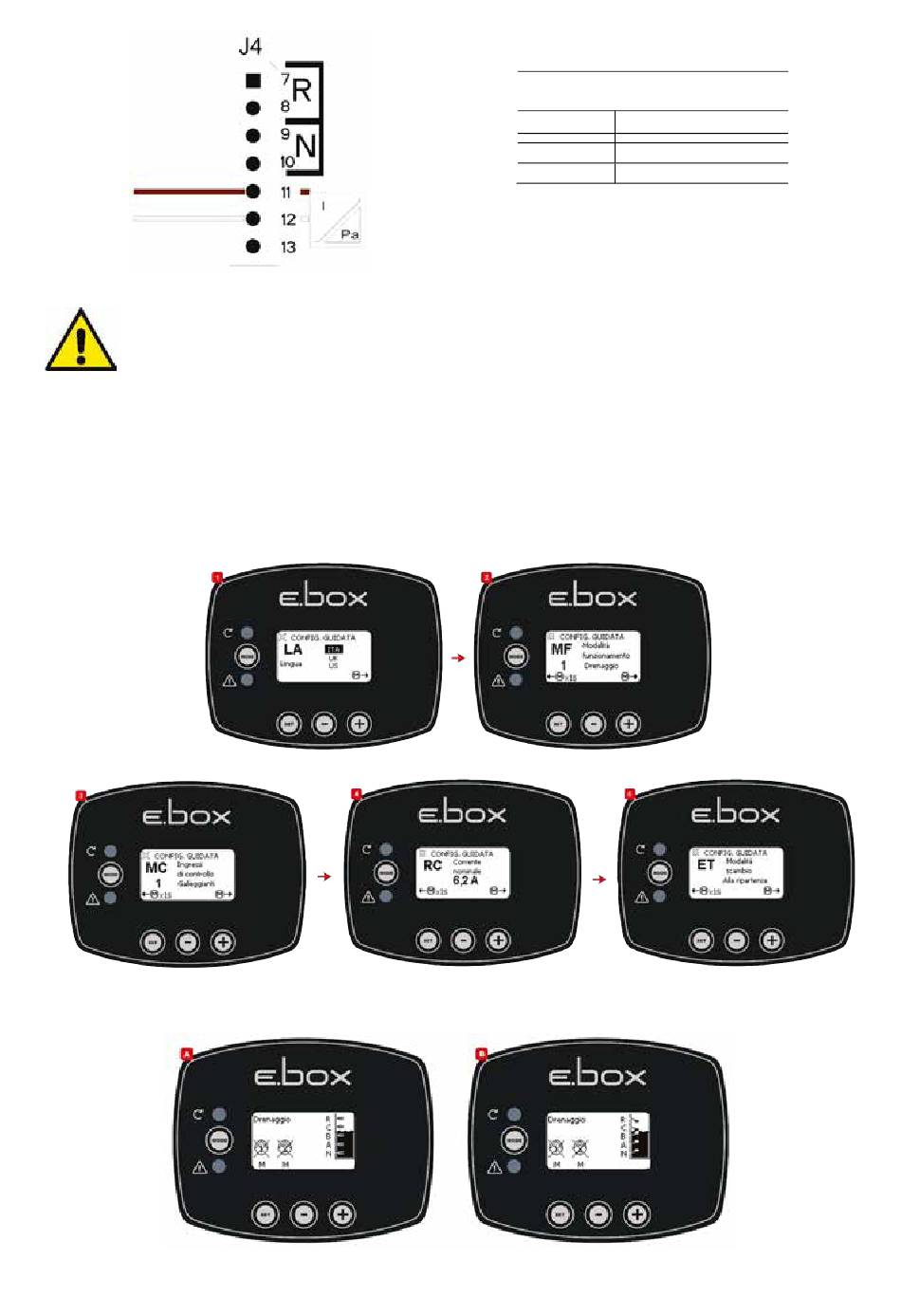

Figura 35: Collegamento sensore di profondità
31
4..20mA
Cavo da collegare
- OUT/GND
+VCC
