4 | Nödvändiga kontakter för CI-BUS
Pos. Beskrivning
11
Bormall för inomhusenheten
4
Nödvändiga kontakter för
CI-BUS
HÄNVISNING
Detta kapitel är endast tillämpligt om inomhusenheten
till Cool Top Trail 20G - 24G är utrustad med en CI-BUS-
enhet och denna CI-BUS-enhet måste anslutas till ett
SV
externt CI-BUS-system.
CI-BUS-enhet måste anslutas till CI-BUS-systemet i husvagnen,
husbilen eller fordon med avdelning för boende.
För detta ändamål krävs en CI-BUS-kabel mellan CI-BUS-
systemet och CI-BUS-enhet i Cool Top Trail 20G - 24G. Denna
kabel ingår inte i leveransen.
Om det finns två Cool Top Trail-luftkonditioneringar måste en
CI-BUS-anslutningskabel installeras mellan CI-BUS-enheter i
luftkonditioneringarna. Denna kabel ingår inte i leveransen.
CI-BUS-kablarna måste installeras med Molex-kontakter. Dessa
kontakter är sammansatta av listade delar och visas nedan.
Dessa delar ingår inte i leveransen:

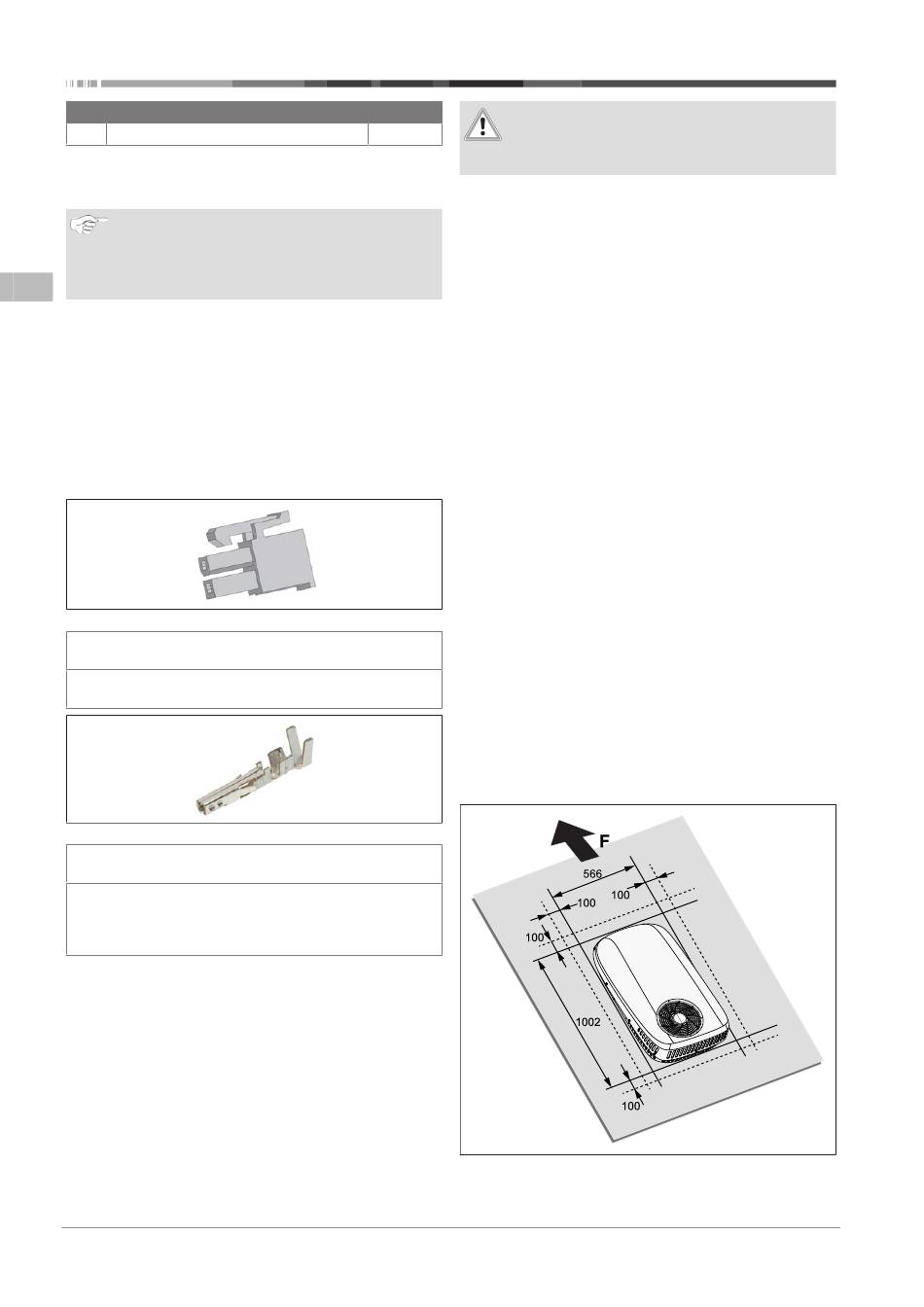

Bild 3 Kåpa
Molex Mini-Fit Jr. behållarhus, Dual Row, 2 kretsar, UL 94V-2,
naturlig
Molex del nummer:
39012020 (teknik / gammalt delnummer: 5557-02R)
Bild 4 Krimpterminal
Molex Mini-Fit krimpterminal hona, tenn (Sn) över koppar (Cu)
pläterad mässing
Molex del nummer (välj en typ):
39000038 / (teknik / gammalt delnummer: 5556T)
39000046 / (teknik / gammalt delnummer: 5556T2)
39000059 / gammalt delnummer: 5556PBT
5
Monteringsanvisningar
5.1
Allmänt
l Läs igenom och förstå den här handboken grundligt före
monteringen.
l Lägg inte till några andra delar och ändra inte produkten
under monteringen.
l Konstultera Webasto eller den lokala distributören vid
ovanliga tillämpningar eller monteringsförhållanden som
inte specifikt täcks i den här handboken.
126 / 146
Antal
VARNING
Om ett värmaravgasrör monteras genom taket nära
1
luftkonditioneringsenheten måste avgasröret dras 10
cm över luftkonditioneringsenheten.
5.2
Monteringskrav
l Fordonets tak måste kunna bära upp luftkonditioneringens
vikt.
l Takets minimitjocklek är 25 mm och takets maximala
tjocklek är 70 mm.
l Taket ska vara plant och jämnt.
5.3
Utskärningar av olika storlekar
Installation är möjlig för utskärningar i olika storlek.
Montering istället för en taklucka på 400 x 400 mm:
1.
Demontera takluckan och använd resten av utskärningen.
2.
Ta bort tätningsmedelsrester och ojämnheter.
3.
Fyll skruvhålen med ett ickehärdande karosstätningsmedel
av butyl.
4.
Adapterramen för utskärningar på 400x400 mm är en del
av leveransens omfattning.
Montering istället för en taklucka på 360 x 360 mm:
1.
Demontera takluckan och använd resten av utskärningen.
– Antingen har du köpt en enhet med en 360x360 mm
adapterram eller så måste du köpa en adapterram
(tillval) för sådana utskärningar. Den kan användas
istället för adapterramen på 400x400 mm.
2.
Ta bort tätningsmedelsrester och ojämnheter.
3.
Fyll skruvhålen med ett ickehärdande karosstätningsmedel
av butyl.
Göra en ny utskärning:
Gör en utskärning i taket som motsvarar storleken på
adapterramen.
Rådgör med fordonets tillverkare om det mest lämpliga sättet
och den mest lämpliga positionen för att skapa en ny
utskärning.
5.4
Monteringsposition
Bild 5 Monteringsriktning för utomhusenheten
Överväg monteringspositionen innan du inleder
monteringsarbetet:
9045225A_OI-II_Cool Top Trail 20G-24G ML
