5 | Istruzioni di montaggio
1
IT

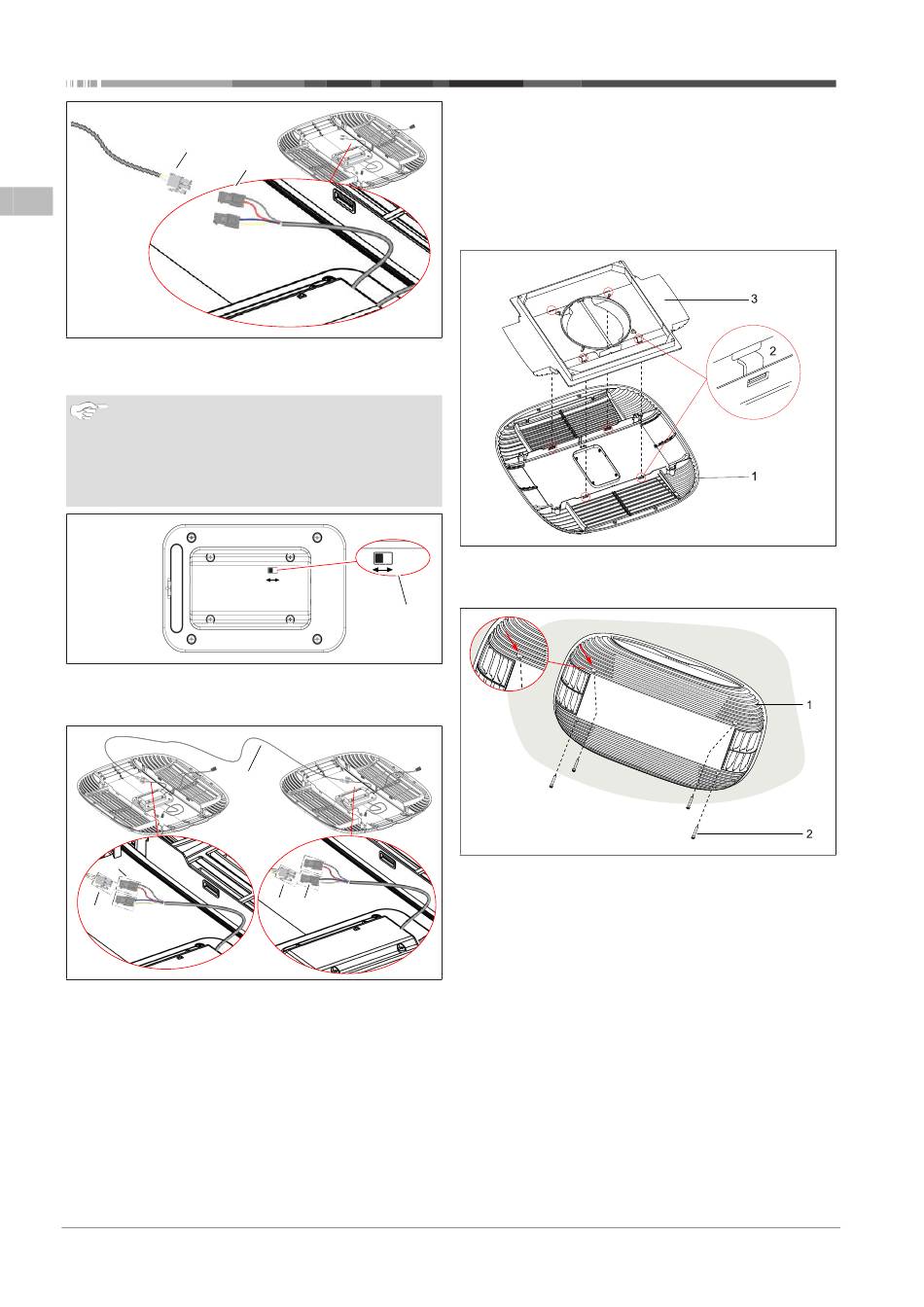

Fig. 24 Collegamento del sistema CI-BUS all'unità CI-BUS
1.
Inserire il connettore CI-BUS (1) nel connettore CI-BUS corri-
spondente (2) dell'unità CI-BUS.
AVVERTENZA
Impostazioni dell'interruttore
Se si dispone di due condizionatori Cool Top Trail, en-
trambi con una unità CI-BUS installato, è necessario im-
postare l'interruttore ID di ciascuna unità CI-BUS in mo-
do diverso.
Fig. 25 Vista dall'alto dell'unità CI-BUS
2.
Impostare l'interruttore ID (1) in posizione sinistra per una
unità CI-BUS e in posizione destra per l'altra unità CI-BUS.
3
2
Fig. 26 Collegamento di due unità CI-BUS
3.
Se sono installati due condizionatori Cool Top Trail, utilizza-
re il cavo di interconnessione (1).
4.
Inserire il connettore (2) del cavo nel connettore CI-BUS (3)
della prima unità CI-BUS
5.
Inserire l'altro connettore (4) del cavo nel connettore CI-
BUS ausiliario (5) della seconda unità CI-BUS.
70 / 146
2
1
1
4
5
5.15
Installazione del gruppo diffusore
dell'aria
1.
Collegare il diffusore dell'aria (1) alla staffa di montaggio (3)
bloccando i due componenti.
– Si sentiranno quattro clic dei fermi (2) quando il distribu-
tore dell'aria (1) e la staffa di montaggio (3) si collegano
insieme.
Fig. 27 Collegare il gruppo diffusore dell'aria alla staffa di montaggio
2.
Collegare il diffusore dell'aria (1) alla staffa di montaggio
con quattro viti a testa bombata ST4,2*19 (2).
Fig. 28 Fissare il gruppo diffusore dell'aria alla staffa di montaggio
– Il seguente passaggio è facoltativo. Lo scopo di tale pas-
saggio è quello di ridurre un potenziale spazio tra il dif-
fusore dell'aria e il soffitto del veicolo utilizzando 4 viti a
testa svasata.
– Per installare queste viti:
3.
Fissare il diffusore dell'aria (1) al soffitto utilizzando 4 viti a
testa svasata (2).
9045225A_OI-II_Cool Top Trail 20G-24G ML
