5.10
Anschließen der Stromversorgung
1.
Schauen Sie im Fahrzeug nach oben und suchen Sie die
Klemmleisten (1).
2.
Öffnen Sie die orangefarbenen Hebel.
3.
Isolieren Sie die Leiter auf einer Länge von 10 mm ab (für
WAGO 222-412).
4.
Führen Sie die Leiter des Stromversorgungskabels in die 2-
poligen Klemmleisten ein. Achten Sie auf die passende Zu-
ordnung von Phase, Nullleiter und Schutzleiter (Erde).
5.
Schließen Sie die orangefarbenen Hebel wieder, damit das
Stromkabel sicher und zuverlässig angeschlossen ist.
HINWEIS
Die unzureichende Sicherung der Anschlüsse kann zum
Kurzschluss oder Brand führen.

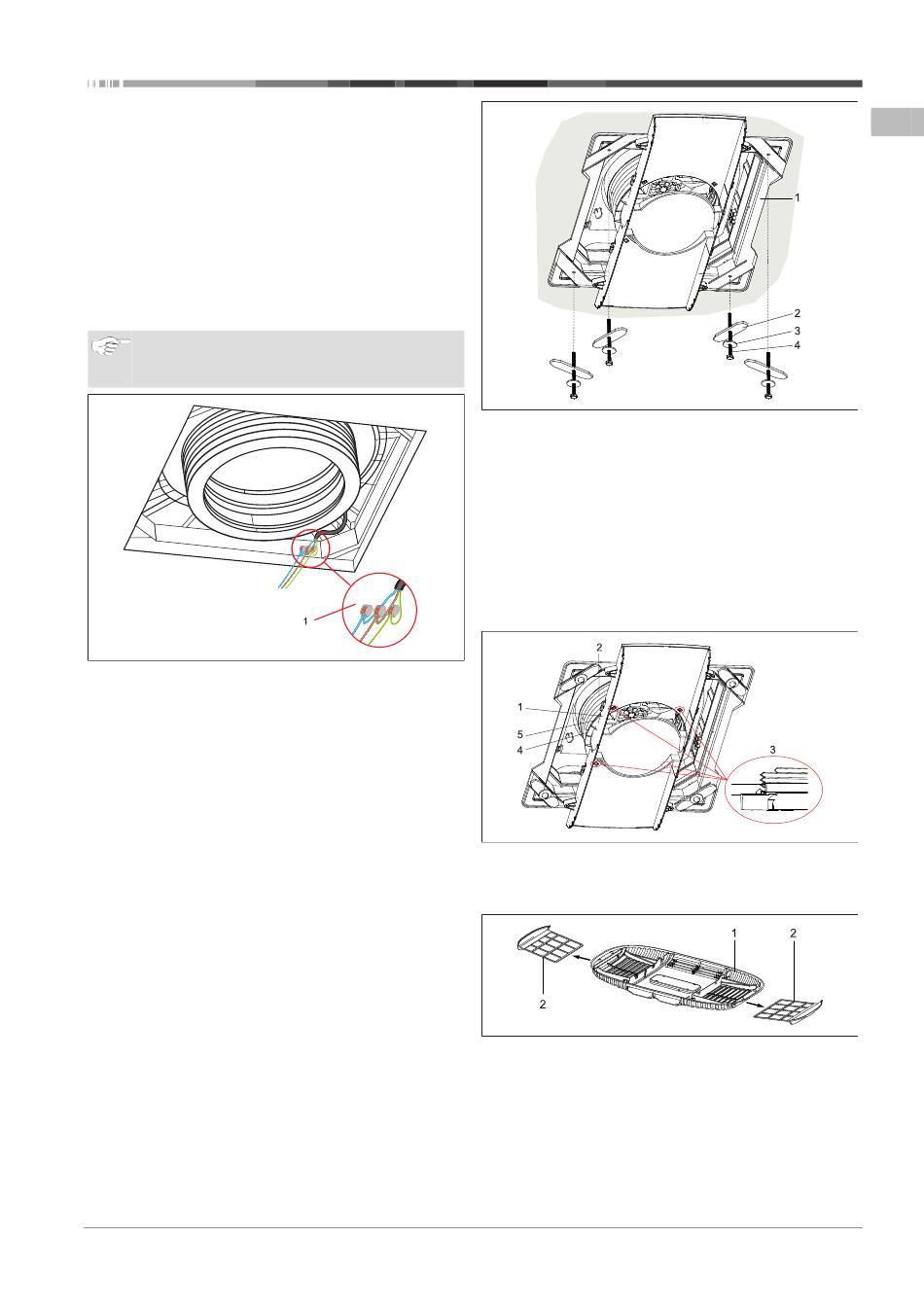

Abb. 19 Position der Klemmleisten
5.11
Einbau der Luftverteiler-Halterung
1.
Bereiten Sie die M8-Schrauben (4), Unterlegscheiben (3)
und Metall-Befestigungsplatten (2) wie abgebildet vor.
2.
Halten Sie die Luftverteiler-Halterung (1) an die Klimaan-
lage.
3.
Setzen Sie die M8-Schrauben mit ihren Unterlegscheiben
und Metall-Befestigungsplatten in die vorgesehenen
4 Bohrlöcher der Luftverteiler-Halterung ein.
4.
Drehen Sie die Schrauben von Hand in die Gewindelöcher,
damit sie richtig greifen.
5.
Achten Sie darauf, alle Schrauben korrekt einzuschrauben.
Drehen Sie die Schrauben um mind. 2 Drehungen ein, da-
mit es nicht zum Verschneiden kommt.
6.
Achten Sie beim Anziehen der Schrauben darauf, dass die
Metall-Befestigungsplatten in die vorgesehenen Aussparun-
gen der Luftverteiler-Halterungen passen.
7.
Ziehen Sie abschließend alle vier Schrauben gleichmäßig mit
8 Nm fest.
9045225A_OI-II_Cool Top Trail 20G-24G ML
Abb. 20 Einsetzen der Schrauben
5.12
Anschließen des Luftaustrittkanals
1.
Halten Sie das Ende des Luftaustrittkanals (2) und ziehen
Sie es herunter, bis es die Luftverteiler-Halterung (1) be-
rührt.
2.
Ziehen Sie den Rand des Zuluftkanals weiter nach unten,
bis er unter den vier Haken (3) der Luftverteiler-Halterung
einrastet.
3.
Der Zuluftkanal ist richtig angeschlossen, wenn Sie an je-
dem der vier Haken ein Klicken gehört haben und der Rand
des Zuluftkanals (5) glatt an der Halterung (4) anliegt.
Abb. 21 Anschließen des Luftaustrittkanals
5.13
Anschließen der Kabel von Innen-
und Außeneinheit
Abb. 22 Ausbau des Luftfilters
1.
Entfernen Sie die Luftfilter (2) aus dem Luftverteiler (1).
Einbauanweisung | 5
DE
29 / 146
