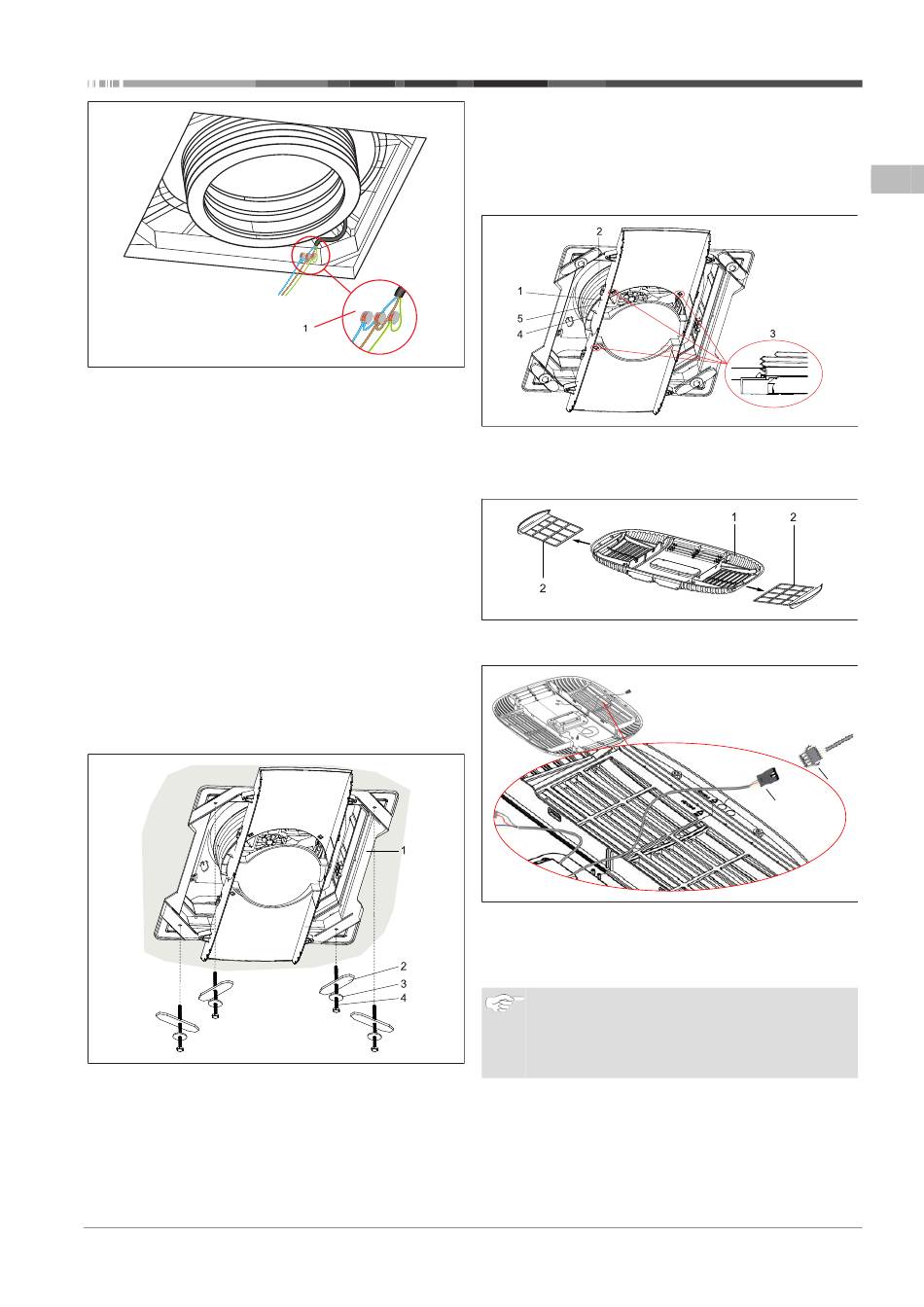

Fig. 19 Posizione delle morsettiere
5.11
Installazione della staffa di
montaggio per il diffusore dell'aria
1.
Preparare i bulloni M8 (4), le rondelle (3) e le barre di fissag-
gio in metallo (2) come mostrato in figura.
2.
Sollevare la staffa di montaggio del diffusore dell'aria (1)
verso il condizionatore.
3.
Inserire i bulloni M8, insieme alle rondelle, e le barre di fis-
saggio in metallo nei 4 fori agli angoli della staffa di mon-
taggio del diffusore dell'aria.
4.
Avvitare manualmente i bulloni sulle filettature per garanti-
re il corretto bloccaggio.
5.
Assicurarsi che tutti i bulloni siano avvitati correttamente.
Eseguire 2 rotazioni per evitare l'incrocio delle filettature.
6.
Assicurarsi che le barre di fissaggio in metallo siano allinea-
te con la corrispondente rientranza della staffa di montag-
gio del diffusore dell'aria mentre si avvitano i bulloni.
7.
Infine stringere in maniera uniforme i quattro bulloni con
una coppia di 8 Nm.
Fig. 20 Installazione dei bulloni
5.12
Collegare il condotto di uscita
dell'aria
1.
Afferrare l'estremità libera del condotto di uscita dell'aria
(2) e tirarlo giù fino a che non tocca la staffa di montaggio
per il diffusore dell'aria (1).
9045225A_OI-II_Cool Top Trail 20G-24G ML
2.
Continuare a tirare giù il bordo del condotto fino a che non
si blocca con i quattro perni (3) sulla staffa di montaggio
del diffusore dell'aria.
3.
Si sa che il condotto è correttamente collegato se i quattro
perni fanno clic e il bordo del condotto (5) è parallelo alla
superficie della staffa (4).
Fig. 21 Collegare il condotto di uscita dell'aria
5.13
Collegamento dei cavi dell'unità
interna ed esterna
Fig. 22 Rimozione del filtro dell'aria
1.
Rimuovere i filtri dell'aria (2) dal diffusore d'aria (1).
Fig. 23 Collegamento del connettore dell'unità esterna a l'unità CI-BUS
2.
Inserire il connettore dell'unità esterna (1) nel connettore
corrispondente (2) dell'unità CI-BUS.
5.14
Collegamento dei cavi CI-BUS
AVVERTENZA
Questo capitolo è applicabile solo se Cool Top Trail 20G
- 24Gl'unità interna è dotata di una unità CI-BUS e que-
sta unità deve CI-BUS essere collegata a un sistema CI-
BUS esterno.
Istruzioni di montaggio | 5
1
2
69 / 146
IT
