5 | Instrucciones de montaje
5.4
Posición de montaje
ES

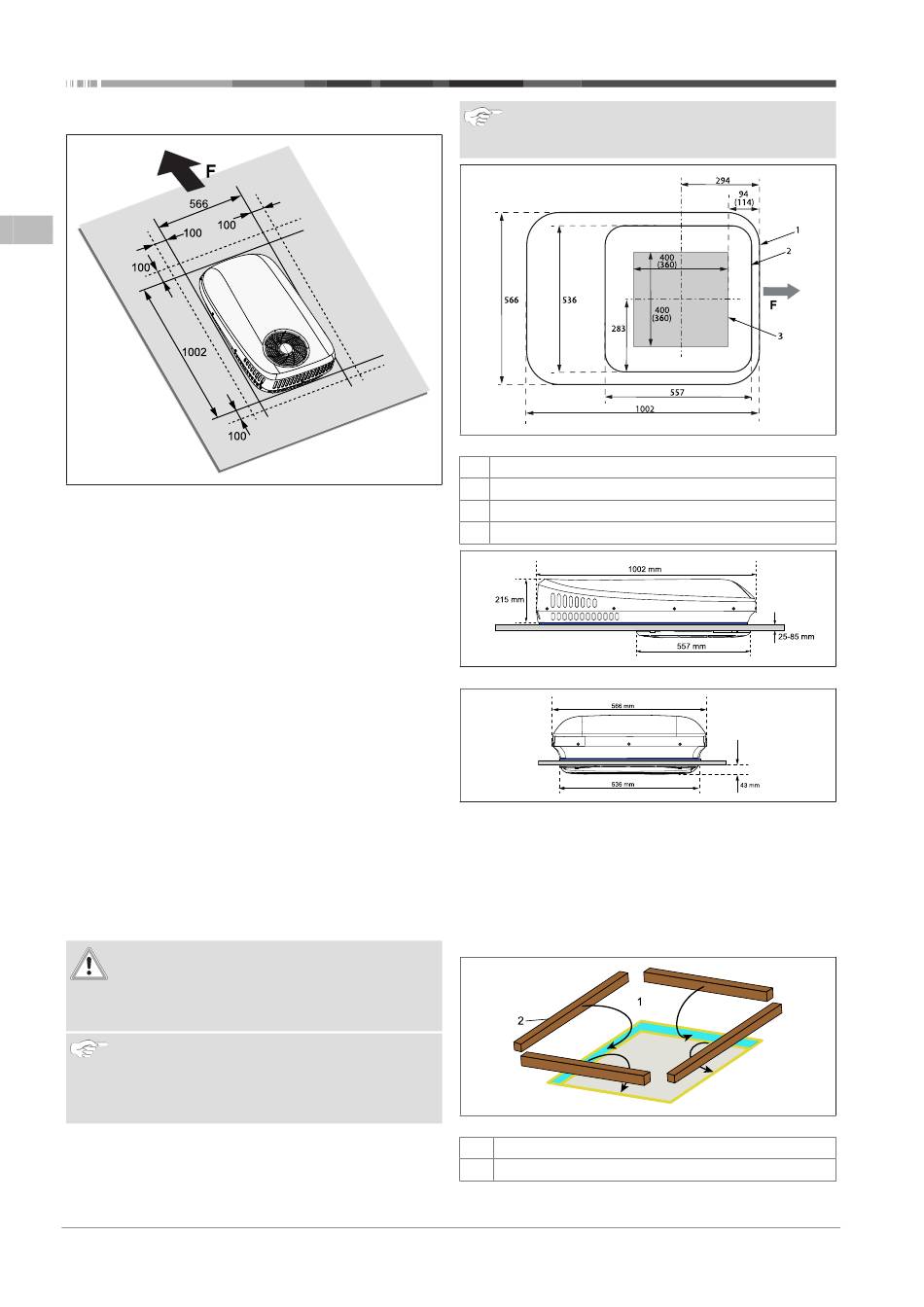

Fig. 5 Dirección de montaje de la unidad exterior
Antes de la instalación, considere la posición de montaje:
l La posición prevista no debe interferir con estructuras o ca-
bles ya existentes.
l La unidad de aire acondicionado se debe montar lo más
cerca posible del centro del techo.
l La posición de montaje de la unidad exterior debe corres-
ponderse con la dirección de desplazamiento (F) del vehícu-
lo.
l Asegúrese de que haya suficiente espacio en el interior del
vehículo para montar el distribuidor de aire.
l Tenga en cuenta la posición de montaje del distribuidor de
aire y asegúrese de que sus salidas estén separadas al me-
nos 400 mm de armarios, paredes laterales y paredes de se-
paración que podrían redirigir el aire acondicionado hacia la
admisión del aire de retorno. Si alguna salida queda a me-
nos de 400 mm de un obstáculo, se debe tapar y sellar. De
lo contrario, la unidad realizará ciclos frecuentes de encen-
dido y apagado.
l El recorte debe evitar en la medida de lo posible las juntas
del revestimiento del techo.
l Elija una posición de montaje situada entre dos soportes o
secciones longitudinales si es posible.
l Debe quedar un espacio libre mínimo de 100 mm alrededor
de la unidad de techo para garantizar un flujo de aire ade-
cuado y el acceso para mantenimiento.
ADVERTENCIA
Si el aire acondicionado sustituye a una claraboya con
función de ventilación de seguridad, deberá garantizar
que la ventilación de seguridad se restablezca en otro
punto.
NOTA
El ángulo de inclinación del aire acondicionado no debe
superar los 5° (= 8,8 %), y la parte posterior del aire
acondicionado no debe quedar más alta que la parte
delantera.
Las siguientes figuras (Fig. 6, Fig. 7 y Fig. 8) muestran el espacio
de montaje necesario para la unidad exterior y el distribuidor de
aire del interior, para los dos tamaños de recorte diferentes.
Centre el distribuidor de aire utilizando el recorte.
86 / 146
NOTA
Todas las dimensiones se expresan en mm, salvo que se
indique lo contrario.
Fig. 6 Medidas de montaje (vista superior/inferior)
1
Posición de la unidad exterior
2
Posición del distribuidor de aire
3
Recorte cuadrado
F
Dirección de desplazamiento
Fig. 7 Medidas de montaje (vista lateral)
Fig. 8 Medidas de montaje (vista frontal)
5.5
Refuerzos del techo
Deberá reforzar el recorte con un bastidor de madera a base de
listones de, al menos, 20 mm de anchura. Es posible que tenga
que retirar previamente el material aislante.
La finalidad del bastidor de refuerzo es garantizar que el techo
no se comprima por efecto de los pernos de montaje y que no
entre aire acondicionado en el espacio del techo.
Fig. 9 Refuerzo de techo
1
Techo
2
Listones de madera
9045225A_OI-II_Cool Top Trail 20G-24G ML
