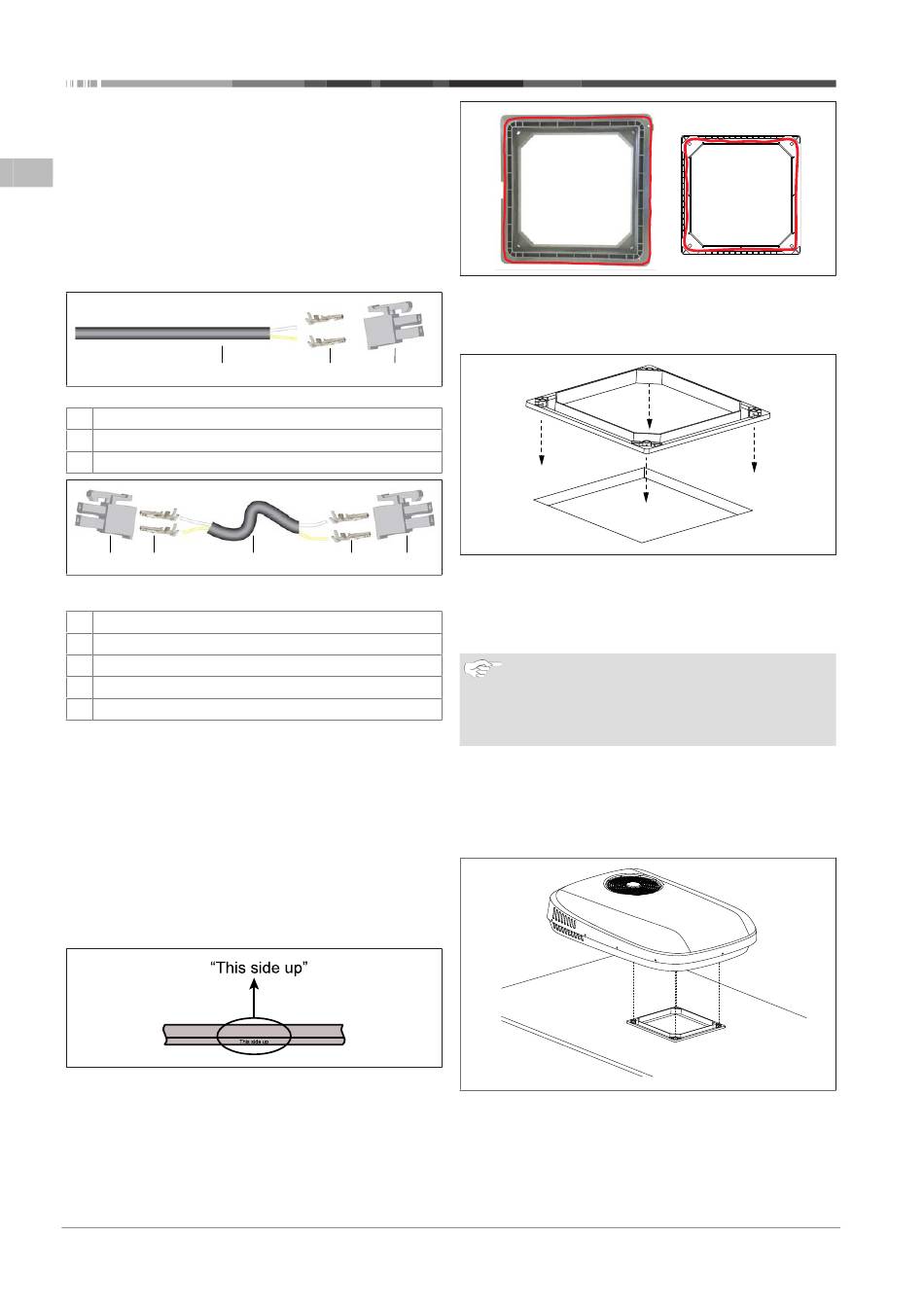

5 | Notice de montage
8.
Introduisez le câble CI-BUS dans le climatiseur Cool Top
trail.
9.
Si deux climatiseurs d'air Cool Top Trail sont installés, utili-
sez le câble d'interconnexion CI-BUS entre les deux Unités
FR
CI-BUS.
5.7.1
Ensemble câble CI-BUS
Les câbles CI-BUS doivent être assemblés avec les bornes à sertir
correspondantes et un boîtier adéquat. Voir chapitre 4,
"Connecteurs nécessaires pour le CI-BUS" à la page 45 pour les
spécifications. Respectez toujours les consignes du fabricant.
Fig. 13 Ensemble câble CI-BUS
1
Câble
2
Bornes à sertir
3
Boîtier
1
2
Fig. 14 Ensemble câble d'interconnexion CI-BUS entre deux Unités CI-
BUS
1
Boîtier CI-BUS (Unité CI-BUS 1)
2
Bornes à sertir CI-BUS (Unité CI-BUS 1)
3
Câble
4
Bornes à sertir CI-BUS (Unité CI-BUS 2)
5
Boîtier CI-BUS (Unité CI-BUS 2)
5.8
Installation du cadre de
l'adaptateur
1.
Assurez-vous que le toit soit propre et sec, et exempt
d'huile ou de graisse.
2.
Insérez le cadre adaptateur dans la découpe pour vérifier
qu'il n'interfére pas avec le câble d'alimentation électrique
et le câble CI-BUS (le cas échéant). Si le câble fait obstruc-
tion, coupez ou percez une ouverture dans le bas du châs-
sis pour faire passer le câble.
3.
Orientez le châssis correctement en plaçant l'étiquette
« This side up » (vers le haut).
Fig. 15 Orientation du châssis adaptateur
4.
Retournez la pièce, et du côté opposé au logo « This side
up », appliquez un joint silicone de façon uniforme sur le
contour indiqué.
48 / 146
1
2
3
3
4
400 x 400
Fig. 16 Cordons de joint
5.
Retournez à nouveau la pièce et vérifiez que « This side up »
soit au-dessus. Appuyez fermement au-dessus de l'ouver-
ture d'installation et éliminez le joint en excédent.
5
Fig. 17 Réalisation d'un assemblage étanche
5.9
Installation de l'unité extérieure
Placez l'unité extérieure au-dessus du cadre adaptateur installé
et ajustez soigneusement la position pour être certain qu'elle
soit alignée avec les 4 trous de boulons aux coins du cadre.
REMARQUE
L'unité extérieure est lourde. Faites-vous toujours aider
d'une seconde personne pour la porter.
Ne levez pas l'unité extérieure par le couvercle blanc su-
périeur. Levez-la par la base inférieure.
Vérifiez avec les boulons M8 que les trous de l'unité extérieure
sont alignés avec ceux du cadre adaptateur. Si ce n'est pas le
cas, repositionnez l'unité extérieure pour que les trous soient ali-
gnés.
N'appliquez pas de joint entre l'unité extérieure et le cadre
adaptateur.
Fig. 18 Positionnement de l'unité extérieure
5.10
Branchement de l'alimentation
électrique
1.
Depuis l'intérieur du véhicule, regardez vers le haut et loca-
lisez les connecteurs à bornes (1).
9045225A_OI-II_Cool Top Trail 20G-24G ML
360 x 360
