5 | Einbauanweisung
DE

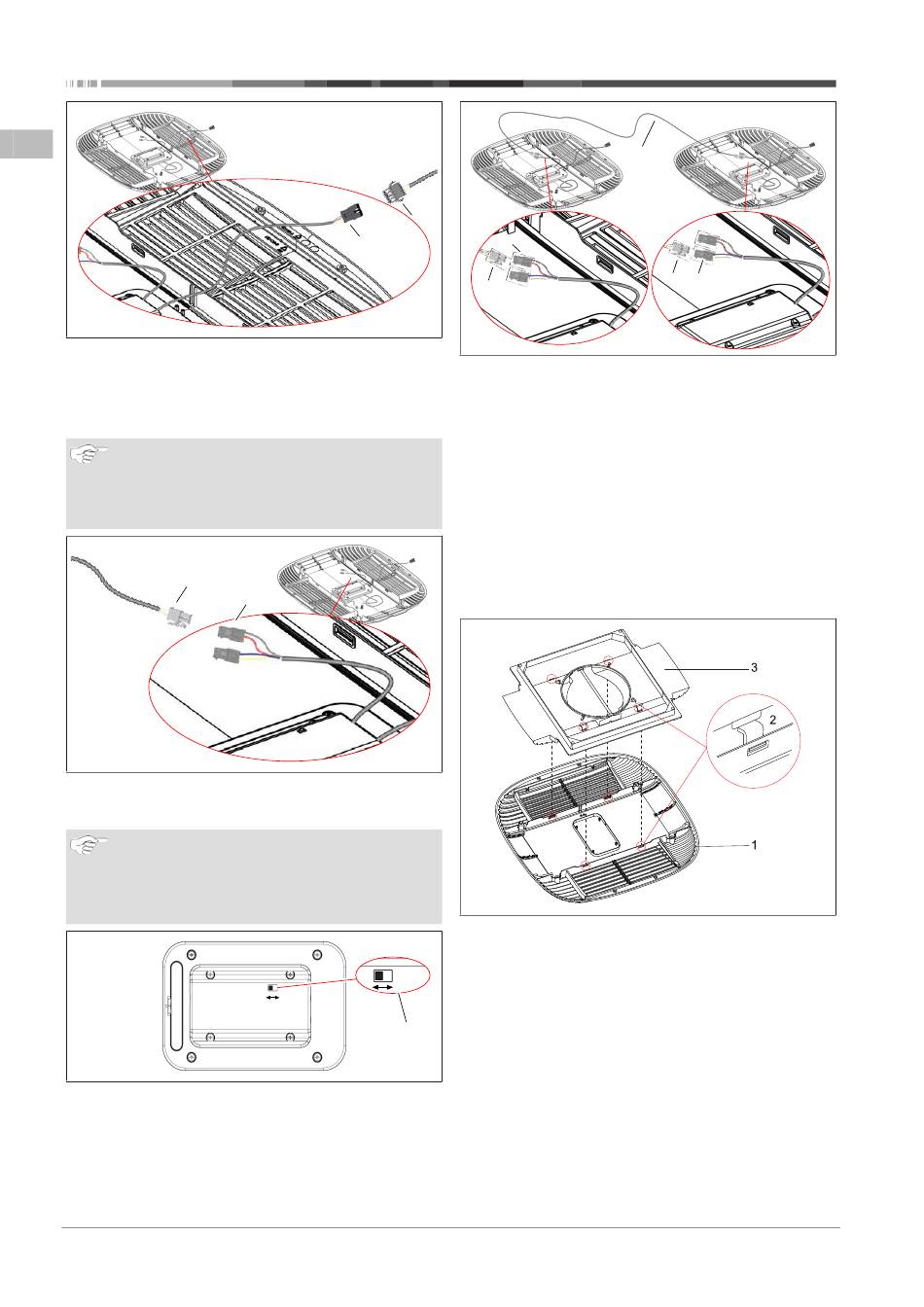

Abb. 23 Anschließen des Steckers der Außeneinheit an die CI-BUS-Ein-
heit
2.
Stecken Sie den Stecker der Außeneinheit (1) in den ent-
sprechenden Steckverbinder (2) der CI-BUS-Einheit.
5.14
Anschließen der CI-BUS-Kabel
HINWEIS
Dieses Kapitel gilt nur, wenn die Cool Top Trail 20G–
24G Inneneinheit über eine CI-BUS-Einheit verfügt und
diese CI-BUS-Einheit mit einem externen CI-BUS-System
verbunden werden muss.
1
Abb. 24 Anschließen des CI-BUS-Systems an die CI-BUS-Einheit
1.
Stecken Sie den CI-BUS-Steckverbinder (1) in den entspre-
chenden CI-BUS-Steckverbinder (2) der CI-BUS-Einheit.
HINWEIS
Schaltereinstellung
Wenn Sie zwei Cool Top Trail-Klimaanlagen jeweils mit
installierter CI-BUS-Einheit haben, müssen Sie den ID-
Schalter jeder CI-BUS-Einheit anders einstellen.
Abb. 25 Draufsicht der CI-BUS-Einheit
2.
Stellen Sie den ID-Schalter (1) der einen CI-BUS-Einheit nach
links und den ID-Schalter der anderen CI-BUS-Einheit nach
rechts.
30 / 146
1
2
2
1
3
2
Abb. 26 Verbinden von zwei CI-BUS-Einheiten
3.
Bei Einbau von zwei Cool Top Trail-Klimaanlagen verwen-
den Sie das Verbindungskabel (1).
4.
Stecken Sie den Steckverbinder (2) des Kabels in den CI-
BUS-Steckverbinder (3) der ersten CI-BUS-Einheit.
5.
Stecken Sie den anderen Steckverbinder (4) des Kabels in
den zusätzlichen CI-BUS-Steckverbinder (5) der zweiten CI-
BUS-Einheit.
5.15
Einbau des Luftverteilers
1.
Bringen Sie den Luftverteiler (1) an der Luftverteiler-Halte-
rung (3) an, indem Sie ihn an der Halterung einrasten.
– Sie hören an jedem der vier Haken (2) ein Klicken, wenn
der Luftverteiler (1) und die Halterung (3) sich verbinden.
Abb. 27 Anbringen des Luftverteilers an der Halterung
2.
Sichern Sie den Luftverteiler (1) mit vier ST4,2*19 Flachkopf-
schrauben (2) an der Luftverteiler-Halterung.
9045225A_OI-II_Cool Top Trail 20G-24G ML
