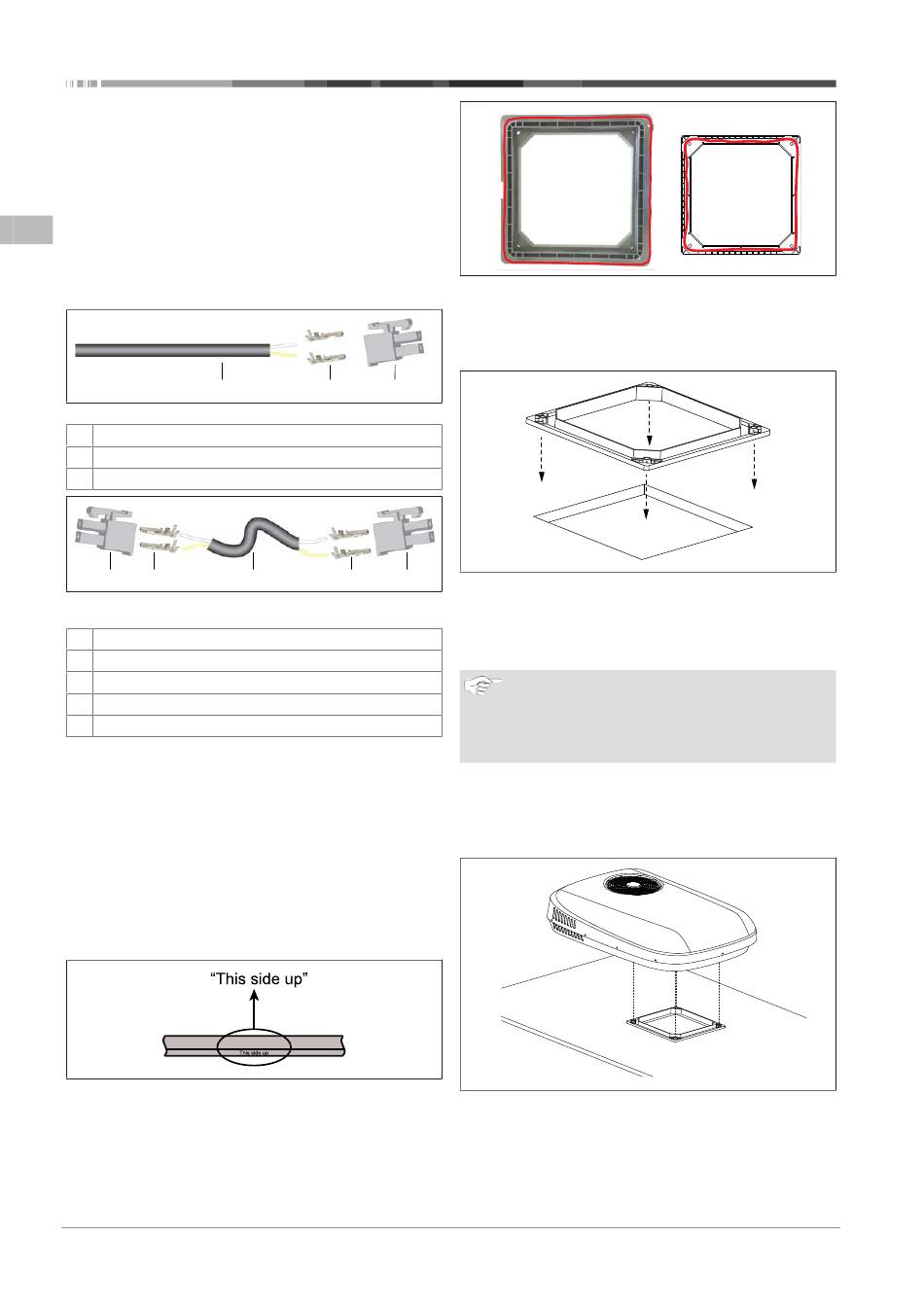

5 | Instrucciones de montaje
8.
Guíe el cable de CI-BUS hasta la unidad de aire acondicio-
nado Cool Top Trail.
9.
En caso de que haya dos unidades de aire acondicionado
Cool Top Trail, guíe un cable de CI-BUS de interconexión
entre las dos unidades CI-BUS.
5.7.1
Montaje del cable de CI-BUS
Los cables de CI-BUS deben montarse con los terminales de en-
ES
gaste adecuados y con la carcasa correspondiente. Véanse los
detalles de la especificación en el capítulo 4, "Conectores nece-
sarios para el CI-BUS" en la página 85. Respete en todo momen-
to las instrucciones del fabricante.
Fig. 13 Montaje del cable de CI-BUS
1
Cable
2
Terminales de engaste
3
Carcasa
1
2
Fig. 14 Montaje del cable de interconexión de CI-BUS entre dos unida-
des CI-BUS
1
Carcasa de CI-BUS (unidad CI-BUS 1)
2
Terminales de engaste de CI-BUS (unidad CI-BUS 1)
3
Cable
4
Terminales de engaste de CI-BUS (unidad CI-BUS 2)
5
Carcasa de CI-BUS (unidad CI-BUS 2)
5.8
Instalar el bastidor adaptador
1.
Asegúrese de que el techo esté limpio y seco y que no pre-
sente restos de aceite o grasa.
2.
Inserte el bastidor adaptador en el recorte para asegurarse
de que el cable de alimentación eléctrica y el cable de CI-
BUS (si lo hay) no interfieran con el bastidor. Si los cables
provocan cualquier tipo de obstrucción, corte o taladre
aberturas en la cara inferior del bastidor para poder pasar
los cables por ellas.
3.
Confirme la orientación correcta del bastidor mediante la
etiqueta "This side up" (Esta cara hacia arriba).
Fig. 15 Orientación del bastidor adaptador
4.
Dé la vuelta a la pieza y, en el reverso de "This side up" (Es-
ta cara hacia arriba), aplique una capa uniforme de sellador
de silicona a lo largo de las líneas marcadas.
88 / 146
1
2
3
3
4
400 x 400
Fig. 16 Líneas de sellador
5.
Voltee de nuevo la pieza y asegúrese de que la cara identifi-
cada por "This side up" (Esta cara hacia arriba) queda orien-
tada hacia arriba. Presione con firmeza contra el orificio de
montaje y elimine cualquier resto de sellador que rebose.
5
Fig. 17 Cómo formar una junta eficaz
5.9
Instalación de la unidad exterior
Coloque la unidad exterior sobre el bastidor adaptador instalado
y ajuste la posición para asegurarse de que los cuatro orificios
para pernos de las esquinas queden correctamente alineados.
NOTA
La unidad exterior es pesada. Pida ayuda siempre a otra
persona a la hora de transportar la unidad.
No levante la unidad exterior por la tapa superior de co-
lor blanco. Levántela por la base.
Utilice los pernos M8 para comprobar que los orificios de la uni-
dad exterior estén alineados con los orificios del adaptador. Si
no lo están, reposicione la unidad exterior como corresponda.
No aplique en ningún caso más sellador entre la unidad exterior
y el bastidor adaptador.
Fig. 18 Posicionamiento de la unidad exterior
5.10
Conexión de la alimentación
eléctrica
1.
Mire hacia arriba desde el interior del vehículo y localice los
bloques de terminales (1).
9045225A_OI-II_Cool Top Trail 20G-24G ML
