5 | Istruzioni di montaggio
l La posizione prevista non deve interferire con le strutture e i
cavi esistenti.
l Il condizionatore deve essere installato il più vicino possibile
al centro del tetto.
l La posizione di montaggio dell'unità esterna deve essere in
linea con la direzione di viaggio (F) del veicolo.
IT
l Assicurarsi che all'interno del veicolo vi sia spazio sufficiente
per montare il diffusore dell'aria.
l Considerare la posizione di montaggio del diffusore
dell'aria e assicurarsi che le uscite siano distanti almeno 400
mm da armadietti, pareti e paratie che possano reindirizza-
re l'aria condizionata verso l'ingresso dell'aria di ritorno. Se
un'uscita si trova a meno di 400 mm da un'ostruzione, è
necessario chiuderla con sigillante. In caso contrario, l'unità
si accenderà e si spegnerà frequentemente.
l Se possibile, il taglio deve evitare le giunture di rivestimento
del tetto.
l Scegliere una posizione di montaggio tra due supporti o se-
zioni longitudinali, se presenti.
l Deve esserci uno spazio minimo di 100 mm tutt'intorno
all'unità del tetto per garantire un flusso d'aria sufficiente e
accesso per i lavori di manutenzione.
AVVISO
Quando un portello con funzione di ventilazione di sicu-
rezza viene sostituito da un condizionatore, è necessa-
rio garantire che la ventilazione di sicurezza venga ripri-
stina in un'altra postazione.
AVVERTENZA
L'angolo di inclinazione del condizionatore non deve es-
sere maggiore di 5° (= 8,8%) e la parte posteriore del
condizionatore non deve essere più alta della parte
frontale.
Le seguenti figure (Fig. 6, Fig. 7 e Fig. 8) indicano lo spazio di
montaggio necessario per l'unità esterna e il diffusore dell'aria
all'interno per le due differenti versioni di taglio. Centrare il dif-
fusore dell'aria utilizzando il taglio.
AVVERTENZA
Tutte le misurazioni sono espresse in mm, se non diver-
samente indicato.

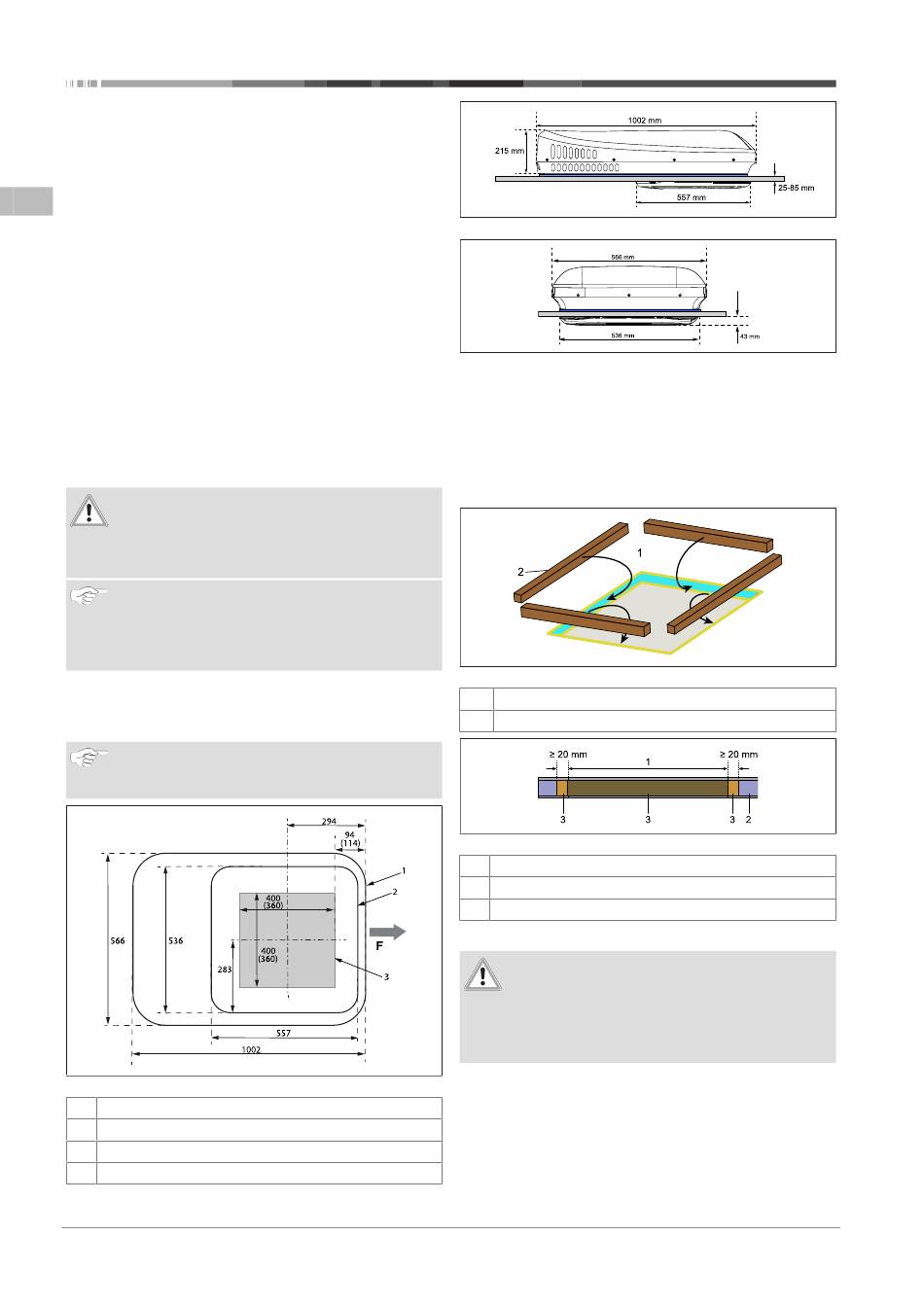

Fig. 6 Misure installazione (vista dall'alto/dal basso)
1
Posizione dell'unità esterna
2
Posizione del diffusore dell'aria
3
Ritaglio quadrato
F
Direzione di marcia
66 / 146
Fig. 7 Misure installazione (vista laterale)
Fig. 8 Misure installazione (vista frontale)
5.5
Rinforzi sul tetto
Occorre rinforzare l'apertura con un telaio in legno utilizzando
delle barre in legno larghe almeno 20 mm. Tuttavia, potrebbe
essere necessario rimuovere prima il materiale isolante.
Il telaio di rinforzo serve a garantire che il tetto non venga
schiacciato dai bulloni di montaggio e che l'aria condizionata
non finisca nel soffitto.
Fig. 9 Rinforzo tetto
1
Tetto
2
Barre in legno
Fig. 10 Ritaglio con rinforzo in legno
1
Taglio
2
Isolamento nel tetto
3
Barre in legno
5.6
Alimentazione
AVVISO
Pericolo di folgorazione
Occorre assicurarsi che non vi sia tensione sui compo-
nenti elettrici prima di iniziare a lavorarci. Assicurarsi
che l'alimentazione elettrica o l'alimentazione fornita
dagli inverter sia isolata.
