6.3
Opstelling van de cv-ketel
De cv-ketel kan op twee manieren worden geïnstalleerd:
• Installatie op een frame (toebehoren).
• Installatie aan de wand.
Om volledig gebruik te maken van het modulaire ontwerp van het sys-
teem, verdient het aanbeveling de cv-ketel in combinatie met het frame
te installeren.
Installatie op een frame (toebehoren)
WAARSCHUWING
Lichamelijk letsel door kantelen van de cv-ketel.
Het frame moet goed op de vloer of wand worden bevestigd zodat de cv-
ketel niet kan kantelen.
▶ Gebruik bevestigingsmateriaal dat geschikt is voor de vloer of wand
en voldoende houvast biedt.
▶ Bevestig het frame op de vloer met de beugel (meegeleverd).
▶ Wanneer boren in de vloer niet is toegestaan, bevestig het frame aan
de wand.
▶ Monteer de dwarsbalken [1] op de staanders [2].
▶ Borg de dwarsbalken met de beugels [3] (meegeleverd).
▶ Plaats het frame op de gewenste locatie in de opstellingsruimte.
▶ Plaats het frame zodanig, dat de markering [4] naar voren wijst.
4
2
3
3
3
3

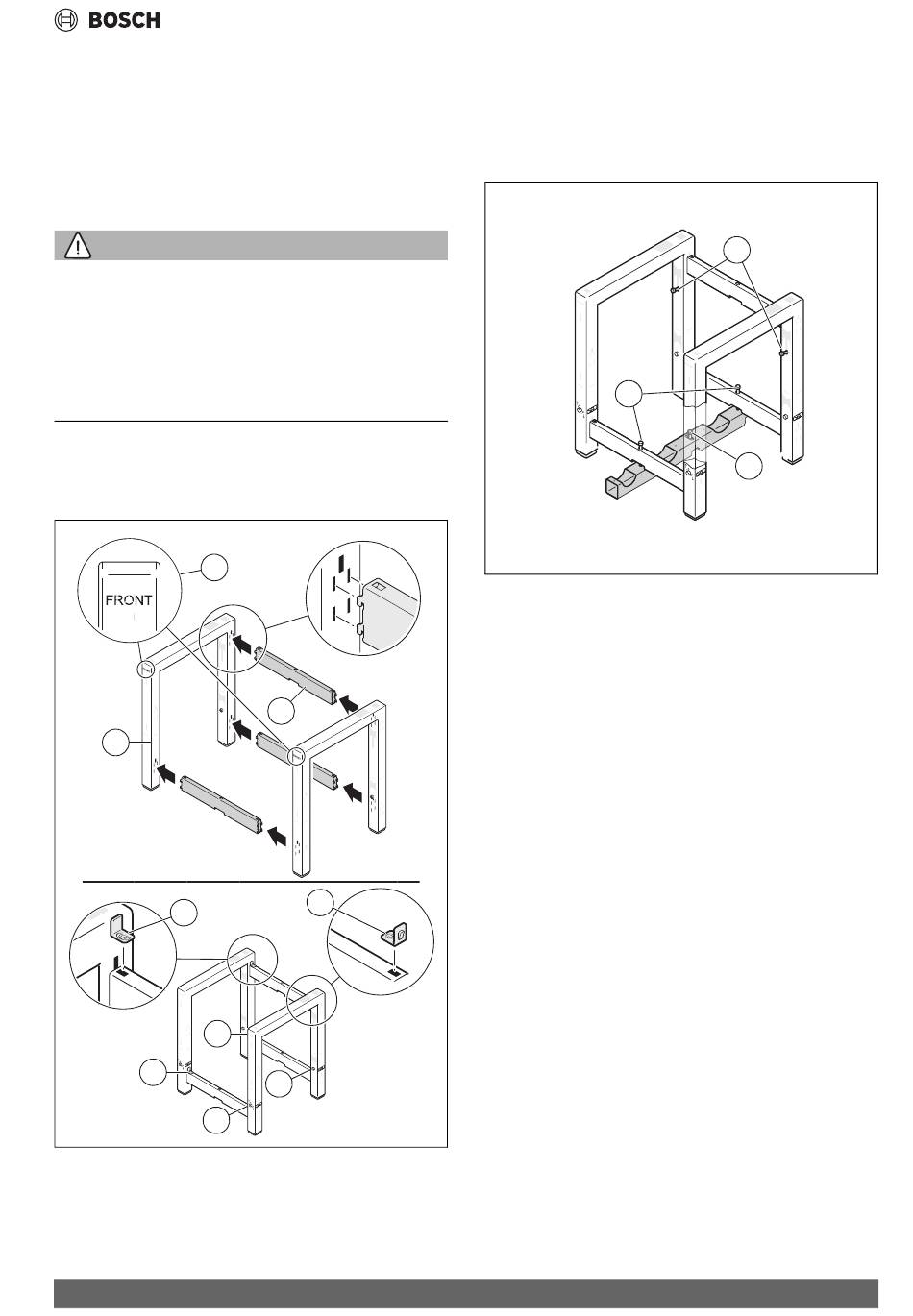

Afb. 8
Installeren van het frame
[1]
Dwarsbalk
[2]
Console
[3]
Hoek
[4]
Markering
Condens 7000 WP – 6721852185 (2024/06)
1
3
3
0010033904-001
▶ Bevestig de beugels [1] aan het frame.
▶ Bevestig de beugels op de vloer [3].
-of-
▶ Bevestig het frame aan de wand [2].
▶ Zet de schroeven niet volledig vast, omdat de cv-ketel nog moet wor-
den ingesteld.
1
Afb. 9
Bevestig het frame aan de wand of vloer
▶ Plaats de cv-ketel op het frame.
De cv-ketel aan de achterkant bevestigd op het frame. Wanneer het
correct wordt geborgd, is een "klik" hoorbaar.
▶ Lijn de cv-ketel uit op het frame met de insteloptie. [1].
▶ Zet de borgschroef in het frame volledig vast.
Installatie
2
3
0010039423-001
13
