Elektrische aansluiting
7.3
Overzicht stekkerstrook
I1
BUS
I3
T1

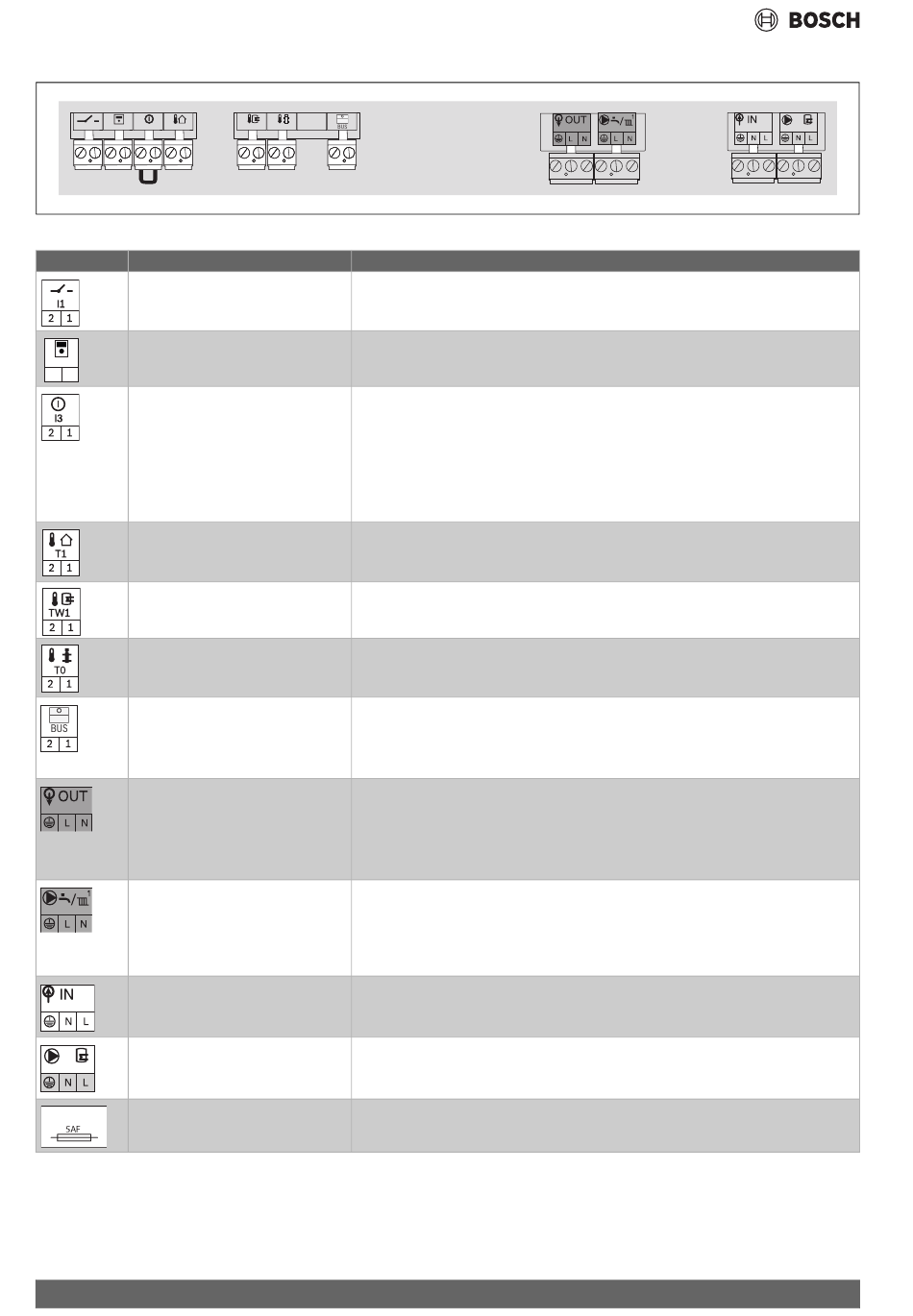

Afb. 23 Overzicht stekkerstrook
Symbool
Functie
Aan/Uit-temperatuurregeling (potenti-
aalvrij)
Modulerende besturing en EMS-bus
BUS
2
1
Extern veiligheidsschakelcontact (po-
tentiaalvrij). Deze aansluiting is stan-
daard kortgesloten.
Buitentemperatuursensor
Boilertemperatuursensor
Temperatuursensor van de evenwichts-
fles
Functiemodules
Netspanning
120/230 VAC
Circulatiepomp
PW2
Netspanning
120/230 VAC
Stratificatiepomp
PW1
Fijnzekering van de branderautomaat
1) Het boilervermogen moet hoger zijn dan de minimale belasting van de cv-ketel.
Tabel 8 Symbolen stekkerstrook
20
TW1
T0
Beschrijving
▶ sluit een aan/uit-temperatuurregelaar aan (sluit geen 230 V direct op deze klemmen
aan).
▶ Warmtevraag via potentiaalvrij contact, gesloten = Aan, open = Uit.
▶ Sluit de modulerende temperatuurregelaar aan (EMS-bus).
Wanneer aansluiting van verschillende veiligheidscomponenten nodig is, bijv. een conden-
spomp en een thermische zekering voor het vloerverwarmingssysteem, moeten deze in serie
worden aangesloten. Wanneer een onderbreking optreedt dor een van de veiligheidscompo-
nenten, wordt de warmtevraag naar de cv-ketel onderbroken.
▶ Oplossen kortsluiting.
▶ Sluit veiligheidscomponenten aan (in serie).
Let op! Sluit 230 V componenten uitsluitend aan via een relais.
▶ Aansluiten buitentemperatuursensor.
▶ Aansluiten boilertemperatuursensor
▶ Aansluiting van een temperatuursensor van een evenwichtsfles.
▶ Stel het gebruik van de evenwichtsfles in het servicemenu in: Instellingen> Hydrauliek >
Open verdeler.
▶ Sluit de buskabel van de functiemodule aan.
▶ Indien geïnstalleerd in de cv-ketel, installeer de functiemodule zoals beschreven in de
handleiding ( hoofdstuk 7.7, pagina 22).
▶ Sluit de 230 V voedingsspanning aan voor de functiemodule.
-of-
▶ Sluit de 3-wegklep aan conform de handleiding( hoofdstuk 7.6, pagina 22).
Let op! Het totale stroomverbruik van de aangesloten componenten mag niet hoger zijn dan
725 W.
▶ Sluit de 230 V voeding aan op de aansluiting van de warmwater-circulatiepompagina
-of-
▶ sluit de 230 V voeding aan op de aansluiting van de circulatiepomp van het cv-circuit
(zonder mengkraan) na de evenwichtsfles (een temperatuurregelaar is nodig om deze
tweede optie te activeren).
Netstekker plug 230 V
▶ Sluit de netstekker aan indien nodig ( hoofdstuk 7.8, pagina 23).
▶ Sluit de boilerpomp aan
-of-
▶ Sluit de 3-wegklep aan conform de handleiding( hoofdstuk 7.6, pagina 22).
Er bevindt zich een reservezekering onder de afdekklep op de branderautomaat.
120/230 VAC
PW2
1)
.
AC
1)
.
Condens 7000 WP – 6721852185 (2024/06)
120/230 VAC
PW1
0010034531-001
